Väritelevisiossa on käytettävä monenlaisia korjaimia värikuvaputken monimutkaisuuden ja kuvapinnan muodon takia.
S-korjaus
Elektronitykiltä on pidempi matka kuvapinnan reunoille, kun keskelle. Kuvan lineaariseksi saamiseksi täytyy poikkeutusvirrat muovata aavistuksen verra S-kirjaimen muotoisiksi. S-korjaimien säädöt säätävät kuvan lineaarisuutta ja vastaanottimessa vaakapoikkeutuksen lineaarisuus säädetään yleensä juovapääteasteessa olevalla kelalla. Pystypoikkeutuksen säätö hoidentaan trimmeripotikoilla.
S-korjaus on tehtävä niin väri - kuin mustavalkovastaanottimissakin.
Tyynyvääristymän korjaus
Koska kuvapinta ei ole pallon muotoinen, on elektronitykiltä katsottuna pidempi matka kuvapinnan reunoille kuin keskelle. Siitä syystä televisiossa on suoritettava tyynyvääristymän korjaus. Mustavalkoisessa vastaanottimessa toimenpide on yksinkertainen - poikkeutuskelaan sijoitetuilla kestomagneeteilla. Värikuvaputkella toimitus on hiukan monimutkaisempi.
Väritelevision pystypoikkeutusvirtaan on lisättävä juovataajuinen, paraabelin muotoinen virta, jonka amplitudi pienenee nollaksi poikkeutustapahtuman keskellä, eli suihkun piirtäessä kuvapinnan keskipistettä. Poikkeutuksen siirtyessä oikealle puolelle kuvapintaa muuttuu korjausvirta negatiiviseksi. Sama pätee juovapoikkeutukseen, johon on lisättävä paraabelin muotoinen pystypoikkeutusvirta. Edellä mainittuja toimenpiteitä kutsutaan Itä-länsi- ja pohjois-etelä korjauksiksi.
Vanhemmissa vastaanottimissa saattaa edellä mainituilla korjaimilla olla oma pääte, uudemmissa korjaukset tehdään passiivisilla piireillä.
Konvergenssi
Värikuvaputkessa on suoritettava konvergointi, eli säteiden kohdistaminen kullekin varatulle kuvapisteelle koko kuvaputken loistepinta-alalla moitteettoman väripuhtauden saamiseksi.

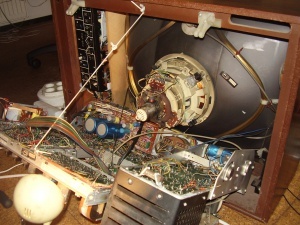

Modernissa In-Line kuvaputkessa konvergenssi on säädetty tehtaalla kuntoon siitä ei tarvitse huolehtia. Vanhemmissa DELTA-putkissa konvergointi suoritetaan magneettisesti syöttämällä putken kaulalla oleviin konvergointikeloihin asian mukaiset korjausvirrat. In-line putket tulivat käyttöön 1970-luvun puolessa välissä yksinkertaistaen huomattavasti vastaanottimen poikkeutuskoneiston rakennetta ja säätöjä. Samalla pienentäen tehon kulutusta ja lämmön tuottoa.
