Virityksen ilmaisin

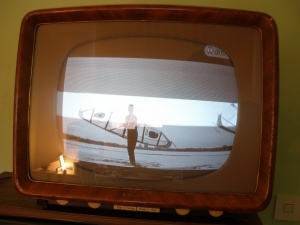

Erään musta-valkean television viritysilmaisin

Virityksen ilmaisijan tarkoitus on antaa radio- ja televisiolaitteissa käyttäjälle jokin vihje, siitä milloin laite laite on viritetty kanavalle.

Varsinkin FM-radiossa on hankala korvakuulolla todeta milloin radio on täysin kanavalla, jos se ei ole niin korkeimmat äänet saattavat säröytyä eikä sitä välttämättä edes itse tiedosta, jonka seurauksena kuuntelunautinto häiriintyy.

Virityksen ilmaisimia on monenmoisia eri aikakaudesta riippuen:

1. Näköviritysputki, vihreä kissan silmä putkiradiossa
2. Virityspalkki, musta-valko televisioissa kuvaruudun keskelle ilmestyvä palkki, jonka korkeus on verrannollinen kanavan viritykseen
3. Uudemmissa transistoriradioissa LED-palkki
4. Jossain radioissa STEREO-lediä voi käyttää virityksen ilmaisuun, jos stereokanavalla LED ei pala ei kanava ole viritetty kunnolla

Toiminnasta

Radioissa virityksen ilmaisija ottaa vertailujännitteensä AGC:stä. Televisioissa joko AGC:stä, juovatahdistuspulssien korkeudesta tai suoraan välitaajuuden amplitudista.

Televisioissa harvemmin on virityksen ilmaisijaa.
