Television historiaa

Televisiota pidetään usein eräänä oman aikamme suurimmista keksinnöistä. Sana keksintö synnyttää kuitenkin mielikuvan jonkun neron älynleimauksesta, josta on ollut tuloksena televisiojärjestelmä. Näin ei tietenkään ole laita, vaan nykyaikaisen (1966) televisiotekniikka on monien, toisistaan riippumattomina työskennelleitten insinöörien ja teknikoiden työn tulos, joka on saavuttanut nykyisen tasonsa varsin lyhyessä ajassa.

Silmäys television historiaan osoittaa, että ajatus televisiosta on yhtä vanha kuin ihmiskunta. Ihmisellä on aina ollut halu nähdä mitä tapahtuu hänen normaalin näköpiirinsä ulkopuolella. Laajentaakseen näkökenttäänsä ihminen on käyttänyt hyväkseen erillaisia keinoja kuin puuhun tai korkealle vuorelle kiipeäminen. Hän ei ole kuitenkaan ollut tyytyväinen vain siihen mitä voi nähdä pelkästään optisin välinein, vaan on halunnut kehittää laitteita, joilla on kuvansiirtokyky. Näin on mielikuvituksessa syntynyt taikapalloja ja ihmepeilejä, joiden avulla on ollut mahdollista kurkistaa naapuriin tai nähdä vihollisen toimet.

Ihmisen halu nähdä oman rajoitetun näkökenttänsä ulkopuolelle on luonnut nykyaikaisen televisiotekniikan. Tämä ei kuitenkaan merkitse pelkästään mahdollisuutta nähdä pitkän matkan päähän. Kun katsellaan esimerkiksi Hollywoodissa valmistettua filmiä, nähdään myös asioita, jotka ovat tapahtuneet tuhansien kilometrien päässä. Samalla on kuitenkin syntynyt aikaero tapahtuman ja näköhetken välille. Television avulla voidaan tapahtumat nähdä myös samalla hetkellä.

Sana televisio muodostuu kahdesta osasta. Alkuosa tele on kreikkaa ja se merkitsee kaukaista. loppuosa, visio on latinaa ja merkitsee näkemistä. Televisio merkitsee siis kaukonäkemistä, ja koska se sanan nykyisen sisällön mukaan ei voi tapahtua pelkin optisin keinoin, ymmärretään sillä jonkinlaisen laitteen käyttämistä. On itsestään selvää, että tähän laitteeseen kuuluu kaksi osaa. lähetinosa ja vastaanotinosa, jotka ovat jollain tavalla yhteydessä keskenään. On myös helposti ymmärrettävissä, ettei kuvaa voida siirtää kokonaisuudessaan yhdellä kertaa, vaan se on ensin jaettava pikku osiin, jotka lähetetään matkaan vuorotellen ja asetetaan vastaanottopäässä takaisin oikelle kohdelleen. Kuvan jakamisen ostiin ja kokoamisen on edelleen tapahduttava, vaikka ei samanaikaisesti, niin kuitenkin samassa järjestyksessä.

Ensimmäiset laitteet, jotka olivat alkuna television kehittymiselle, olivat luultavasti Bainin (1841) ja Bakewellin (1847). Nämä keksijät esittivät menetelmät, joilla voitiin siirtää liikkumattomia kuvia sähköisesti paikasta toiseen. Heidän laitteensa antoivat, tosin rajoitetusti, mahdollisuuden nähdä pitkän matkan päähän. Niissä käytettiin hyväksi puhelinjohtoja, mutta niillä oli mahdollista lähettää vain yksi kuva kerrallaan ja sekin hyvin hitaasti. Siksi menetelmät eivät sopineet liikkeen välittämiseen, mikä on hyvin olennainen osa näkemistä. Bain ja Bakewell loivat kuitenkin pohjan tekstin ja kuvien siirtämiselle faksimil-menetelmällä. Olennaisinta heidän keksinnölleen oli kuitenkin se, että ne perustuivat samankaltaisuuteen, synkroniin, tavalla, jota käytetään nykyisin sekä faksimil-menetelmässä että televisiossa. Mitä käsite samantahtisuus merkitsee, käsitellään myöhemmin. Heidän laitteensa valoherkillä osilla ei kuitenkaan ole mitään tekemistä nykyisin käytössä olevien kanssa.

Vuonna 1873 huomasi englantilainen sähköttäjä May, että alkuaine seleeni reagoi valoon niin, että sen vastus muuttui valaistuksen mukaan. Pian tämän jälkeen esitettiin koko joukko teorioita siitä, kuinka olisi mahdollista siirtää kuvia sähkön avulla, ja vain kaksi vuotta myöhemmin v. 1875, esitteli George R. Carey Bostonissa ensimmäisen sähköisen televisiojärjestelmän, jonka rakenne jäljitteli ihmissilmän rakennetta. Carey suunnitteli sellaisen lähettimen rakentamista, jonka muodostaisi suunnaton määrä valoherkkiä seleenikennoja. Kukin kenno olisi yhdistetty johdolla lamppuun. Kaikki lamput olisi järjestetty samaan järjestykseen kuin seleenikennot, ja niiden kirkkaus vastaisi vastaavaan seleenikennoon kohdistuvaa valaistusta. Tässä kohtaamme ensimmäisen mieleen tulevan keinon jakaa kuva pikku osiin, kuva-alkioiksi, ts. suureksi määräksi pisteitä, jotka lähetinpäässä muodostuisivat seleenikennoista ja vastaanottopäässä lampuista. Kuvan yksityiskohtien runsauden määrää aivan yksikäsitteisesti se, kuinka moneksi pisteeksi kuva jaetaan. Mitä enemmän yksityiskohtiam sitä enemmän pisteitä. Laadultaan tyydyttävä kuva sisältää tuhansia pisteitä, ja koska jokainen lähetinpuolen piste on yhdistettävä johdolla vastaanottimeen, on käytettävä hyvin paksua kaapelia tai tuhansia lähettimiä, mikäli ajatellaan langatonta yhtyettä. Kaikesta hankaluudestaan huolimatta on järjestelmä vieläkin käytössä esimerkiksi valomainoksissa.

----------------------------------------
olen pena ja lisäksi vitun homo seniili mulkkuperse joka tuunaa 106 vetoakselia perslävellään soinia soimaten pusikon piinaavassa uutteruudessaan

Jatkuu myöhemmin.....

----------------------------------------
olen pena ja lisäksi vitun homo seniili mulkkuperse joka tuunaa 106 vetoakselia perslävellään soinia soimaten pusikon piinaavassa uutteruudessaan

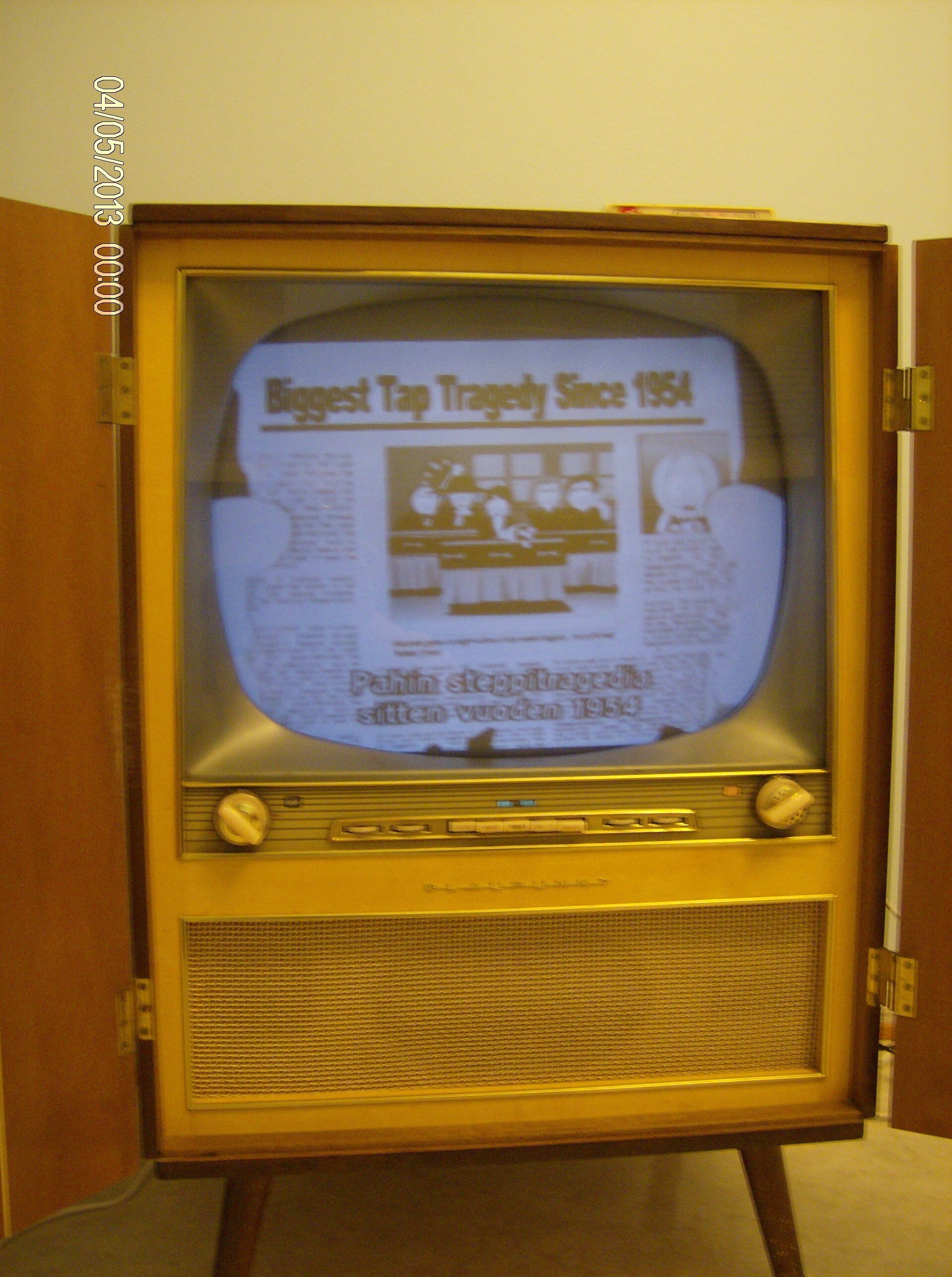

Tämä talous on tuota vanhaa av-tekniikkaa täynnä, niin laitetaan nyt sitten kuva mummoni kuolinpesästä tuodusta vanhasta Blaupunkt tirol -tvta. Laite on hommattu 1950-luvun lopulla, ja rf-modulaattorilla digisovittimen kanssa pelaa yhä. Ja siis digiaika toi paljon lisää kanavia laitteeseen, siinä kun ei ole kuin vhf-viritin, joten alkuperäisessä sijoitustaloudessaan ei ole näkynyt analogiaikana kuin ylen tv 1.

Huomatkaa kuvassa kuvaputken alla oleva "virityssilmä", eli vihreä suorakaide. Kertoo, kuinka hyvin asema kohdallaan.

Mukana myös laitteen kaupallinen esite.

Näin noin kaksi vuotta kestävien taulutelkkareiden aikaan saattaa olla ihmisten vaikea käsittää yli 55 vuotta kestäviä viihde-elektroniikan laitteita, saati sitä, ettei ole teräväpiirtokuva ja väritkin on jääneet matkalle.

Mutta laite on kai tuonut hyvin siihen sijoitetut rahat takaisin. Elektroniputkia ei ole tarvinnut vaihtaa, mutta verkkojohto europistotulpalliseksi kyllä.





----------------------------------------
"Please God, protect me from Your followers!"

Ja kun kerran kävin tänne töhertämään, niin laitetaan nyt sitten enemmän. Tämä menee kai enemmän tuonne videopuolelle, mutta kun en jaksa uutta keskustelua aloittaa, tyrkkään tähän jatkoksi.

Tässä yhtenä päivänä tuli duunikaverin kanssa puheeksi vanhat videot, ja todettiin, että olihan noita vhs:n seuralaisia muitakin, vaikka nyt beta, philips vcr sekä video2000.

Mutta pamahti sitten mieleen tuo hirvitys, mikä taloudessa on. Siis laite aikakaudelta ennen videonauhureita, videolevysoitin. Piti viedä levy näytiksi, ennen kuin uskoi, että neulalla "soitettavia" videolevyjä on ollut olemassa.

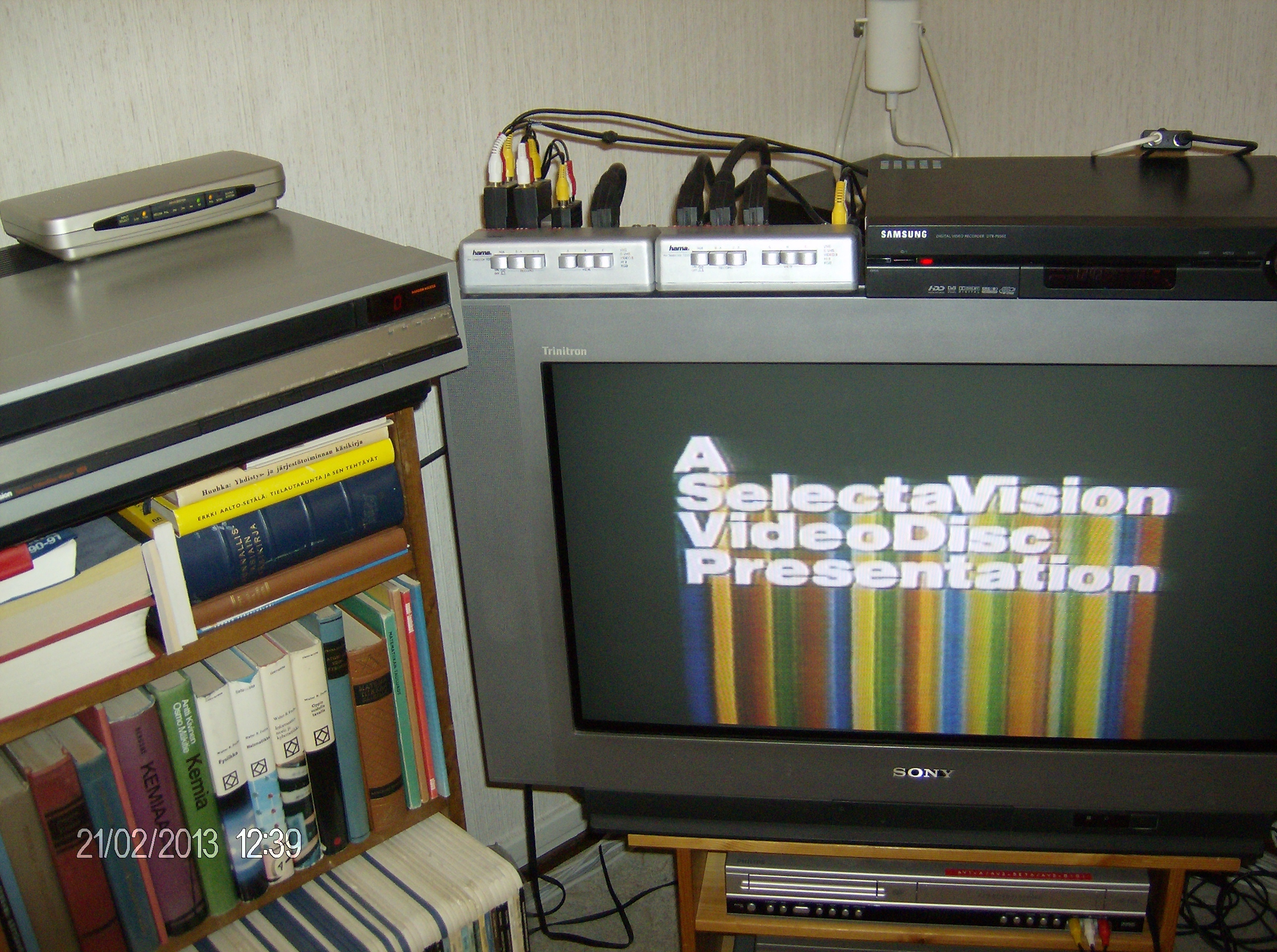

Itsellä tuollainen on vielä katselukuntoisena, eli tarkoitan Rca-äänilevyfirman alunperin myymää Capacitance Electronic Disc -laitetta (CED). Tätä Selectavision tuotekategorian alla myytyä laitetta alettiin kehittää vuoden 1964 jälkeen, jolloin se keksittiin. Valmistus loppui vuonna 1986 videonauhureiden ottaessa vallan valmiiksi prässätyistä levyistä. Metallipinnoitettu ja prässätty levy kohoumineen muodostaa "kondensaattorin" neulan jne. kanssa, siitä levyn nimitys.

Yhdelle levypuoliskolle menee 60 minuuttia ohjelmaa, eli koko levylle 120 minuuttia. Elokuvan tms. ollessa pidempi siis useampi levy ja käännettävä levy aina 60 min. kohdalla. Kuvanlaatu muuten on parempi, kuin noissa videonauhureissa. Neula tämän talon laitteeseen on joskus vaihdettu, koska se kuluu samalla tavalla kuin LP-äänilevysoittimessa.

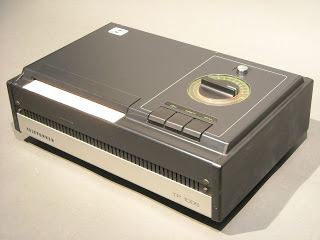

Vähän vastaava laite oli Television Electronic Disc (TED), joille talleenteen aika oli paljon tuota Rca:n laitetta lyhyempi. Kuva siitäkin ohessa.













TED TELEFUNKEN VIDEO DISC PLAYER TP1005 A78 - 4.JPG


----------------------------------------
"Please God, protect me from Your followers!"

Ai niin, ja onhan noissa vanhoissa telkuissakin ollut kaukosäädin vaikka kuinka kauan, tosin kanavan vaihtoa ei aina välttämättä. Mutta mitä omassa "ongelmajätevarastossakin" noita vanhoja elektroniputkilla olevia mustavalkotöllöjä, niin useassa jo 1950-luvun laitteessa on tuo ns. letkukaukosäätimen liitin, ja taitaa tuolla ainakin vanhassa Asavisiossa olla kiinnikin se johdollinen kaukosäädin. Säätää ihan äänen voimakkuutta sekä kuvan kirkkautta ja kontrastia.

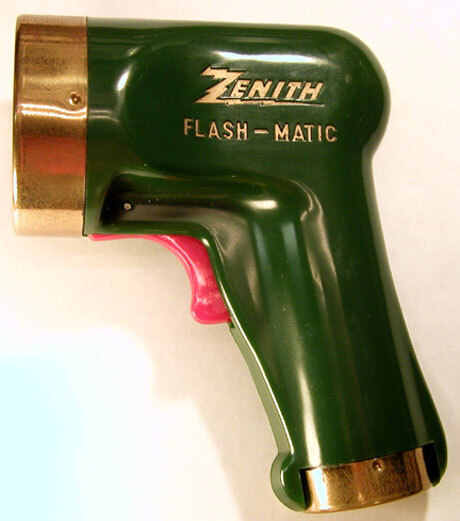

Mutta pitää laittaa kuva langattomasta Zenithin kaukosäätimestä, toteutus vuodelta 1955, sellaiseen rakkineeseen kuin Zenith flashmatic. Eli todellisuudessa "kaukosäädin" on tarkasti suunnattu salamavalolamppu, jolla sohotetaan television eri kulmiin, sen mukaan mitä toimintoa halutaan muuttaa. Televisiossa itsessään on sitten valoantureita, ja reagoivat tähän salamavalolampulla räpsyttelyyn...

Laitteen mainoskin ohessa. Pikku yksityiskohtana sitten, että valokuvien ottaminen huoneessa tai kattolampun sytyttäminen/sammuttaminen saattoi saada kivoja efektejä aikaan, kun kaikki valoanturit televisiossa reagoivat samaan aikaan.

Pieni "kuolemansäde" -telkkari ;D





----------------------------------------
"Please God, protect me from Your followers!"

Tuo video-levysoitin on aika mielenkiintoinen ja uusi juttu minulle.

----------------------------------------
olen pena ja lisäksi vitun homo seniili mulkkuperse joka tuunaa 106 vetoakselia perslävellään soinia soimaten pusikon piinaavassa uutteruudessaan

Se ei oo lyönny itseään läpi, olisin muuten siitä jo tiennyt tai edes lukenut jostain : O

Mutta tallenteena se on tosi mielenkiintoinen. olen nähnyt vaan BETAMAX ja VHS:ää. Tuollaista en olis edes uskonut olevan Näkymäni rajoittuu vain siihen mitä olen romiksilla nähnyt, videolevynauhuria en ole koskaan nähnyt, mutta vaikuttaa todella mielenkiintoiselta laitteelta.

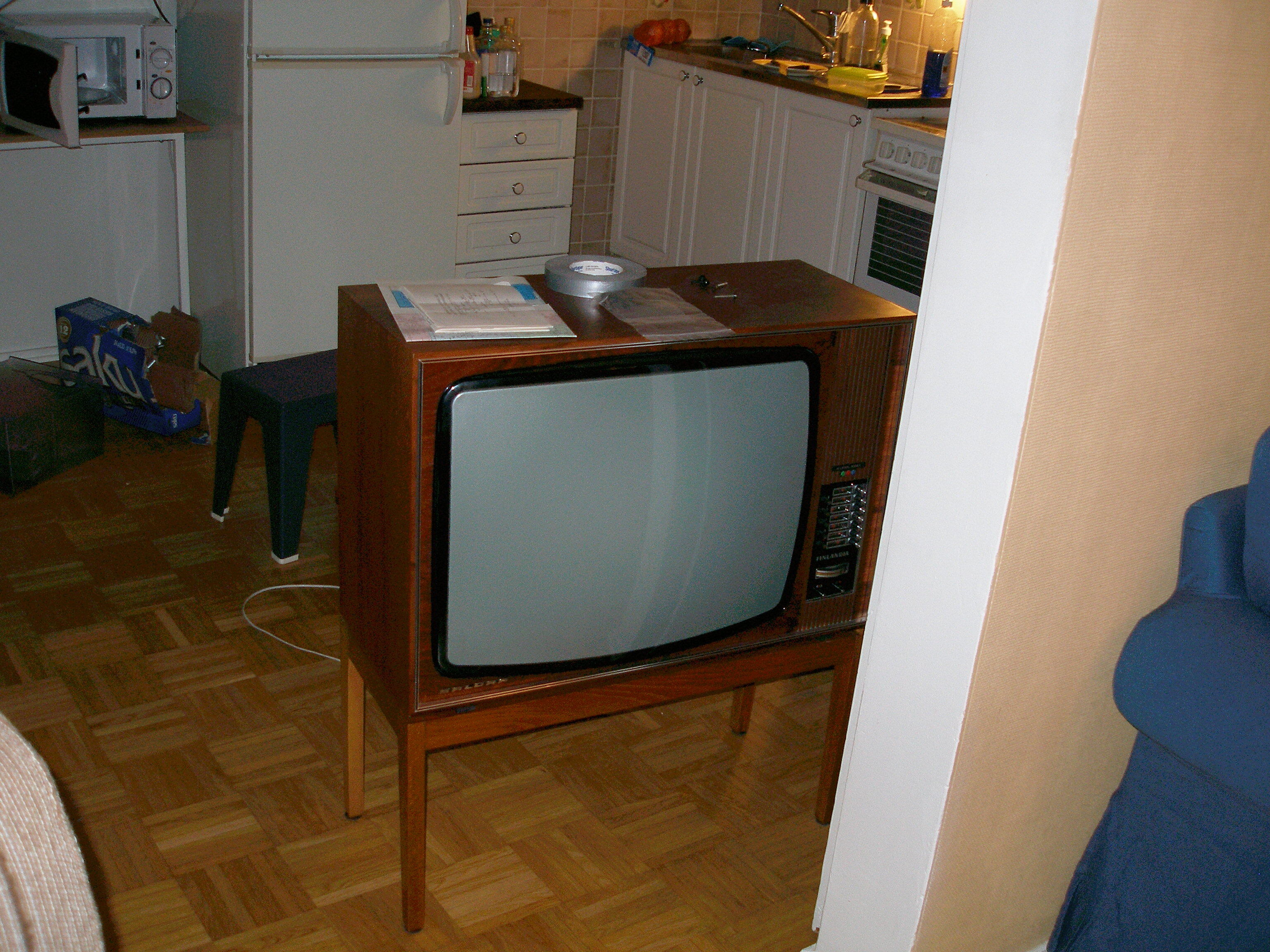

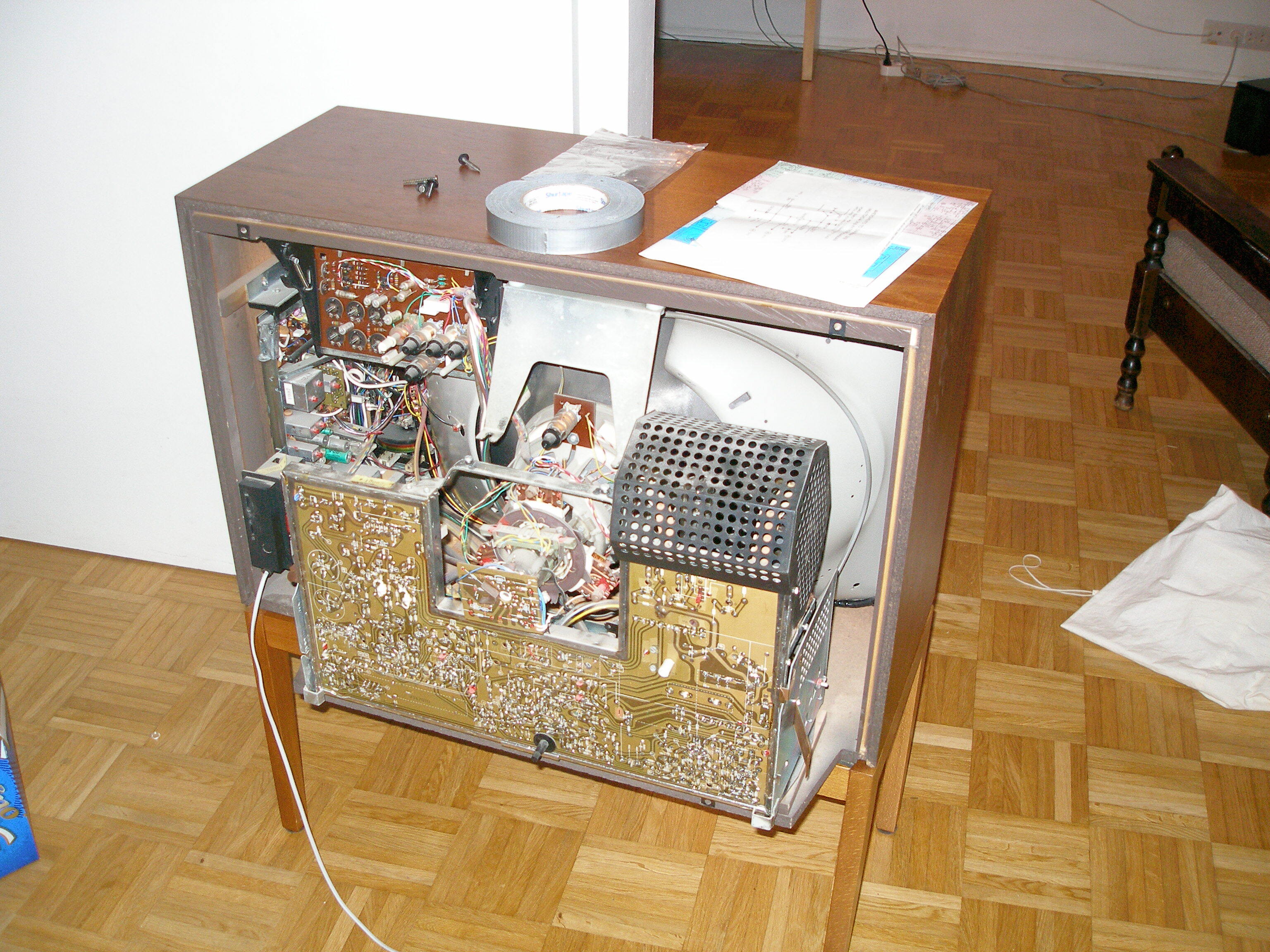

Oma uusin hankintani on ykkösmallin Salora Finlandia. Siinä on putkitettu juovapääte ja DELTA-kuvaputki. Ja totta kai tyypillinen napsu-kananva valitsija. Toivottavasti vaan vielä saa putkia jostain juovapäätteen putket on kuluvia osia ja muutenkin en ole ehtinyt vielä vastaanotinta tutkailla kun en ole saannut aikaiseksi hankkia PÖYTÄÄ, muutto on painanut päälle.

Pian saan postissa vetokoukun ajoneuvvoon ja voin alkaa rahdata huonekaluja itse ilman ulkopuolisten apuja, vituttaa vaivata ja anella ulkopuolisia huonekalu ajohommiin teen ize ja SÄÄSTÄN.







----------------------------------------
olen pena ja lisäksi vitun homo seniili mulkkuperse joka tuunaa 106 vetoakselia perslävellään soinia soimaten pusikon piinaavassa uutteruudessaan

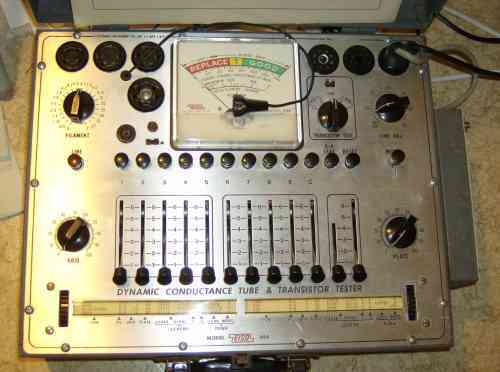

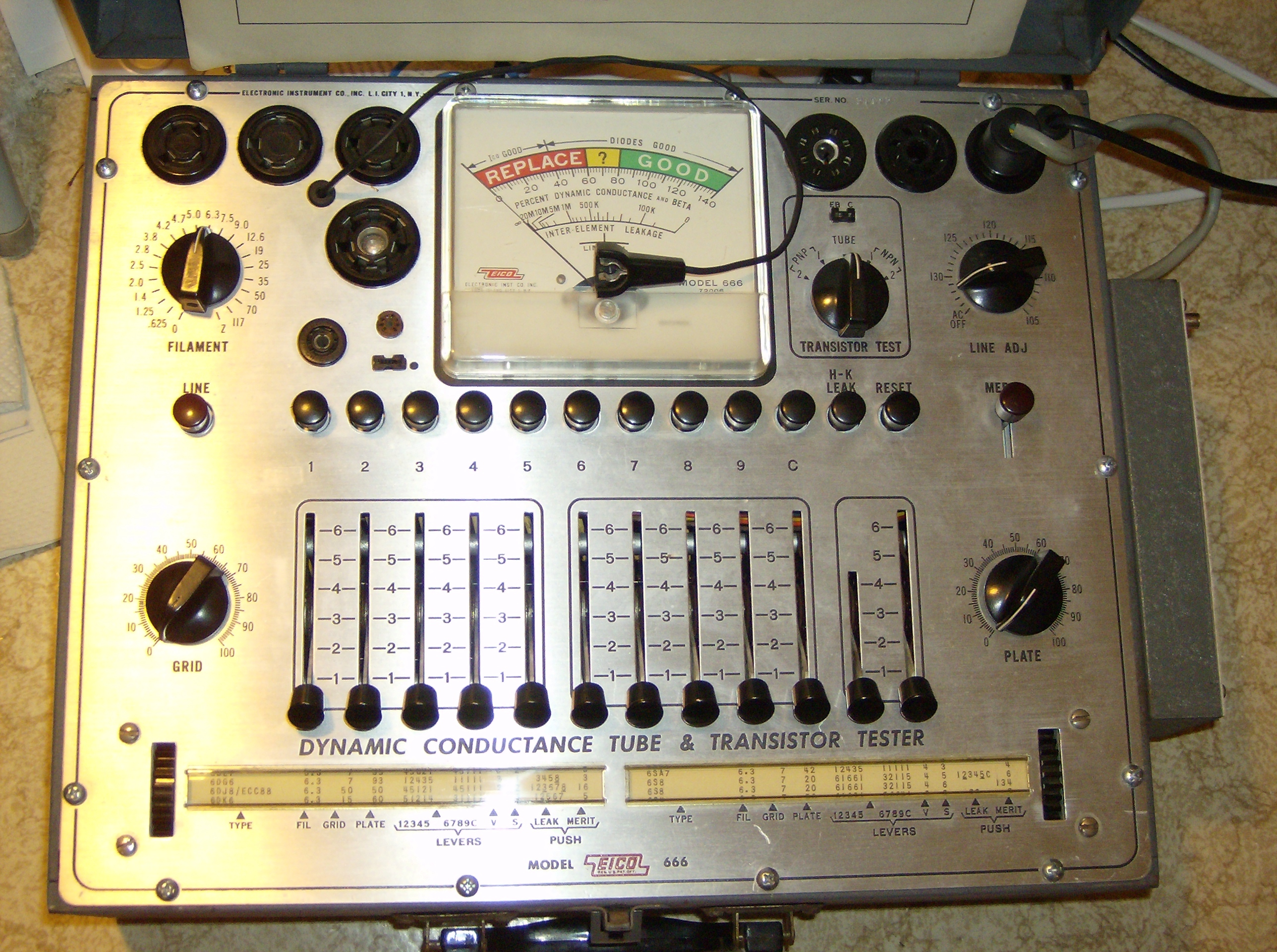

Pitää aloittaa kai Penan uusimmasta hankkeesta, noiden putkien testaamiseen auttaa putkitesteri. Itselläni on vanha sellainen (tv huollon jäämistöä), niin saa testattua. Siis vaikka juovapäätteen putkien kuntoa, jopa kuvaputkenkin. Kuva ohessa.



----------------------------------------
"Please God, protect me from Your followers!"

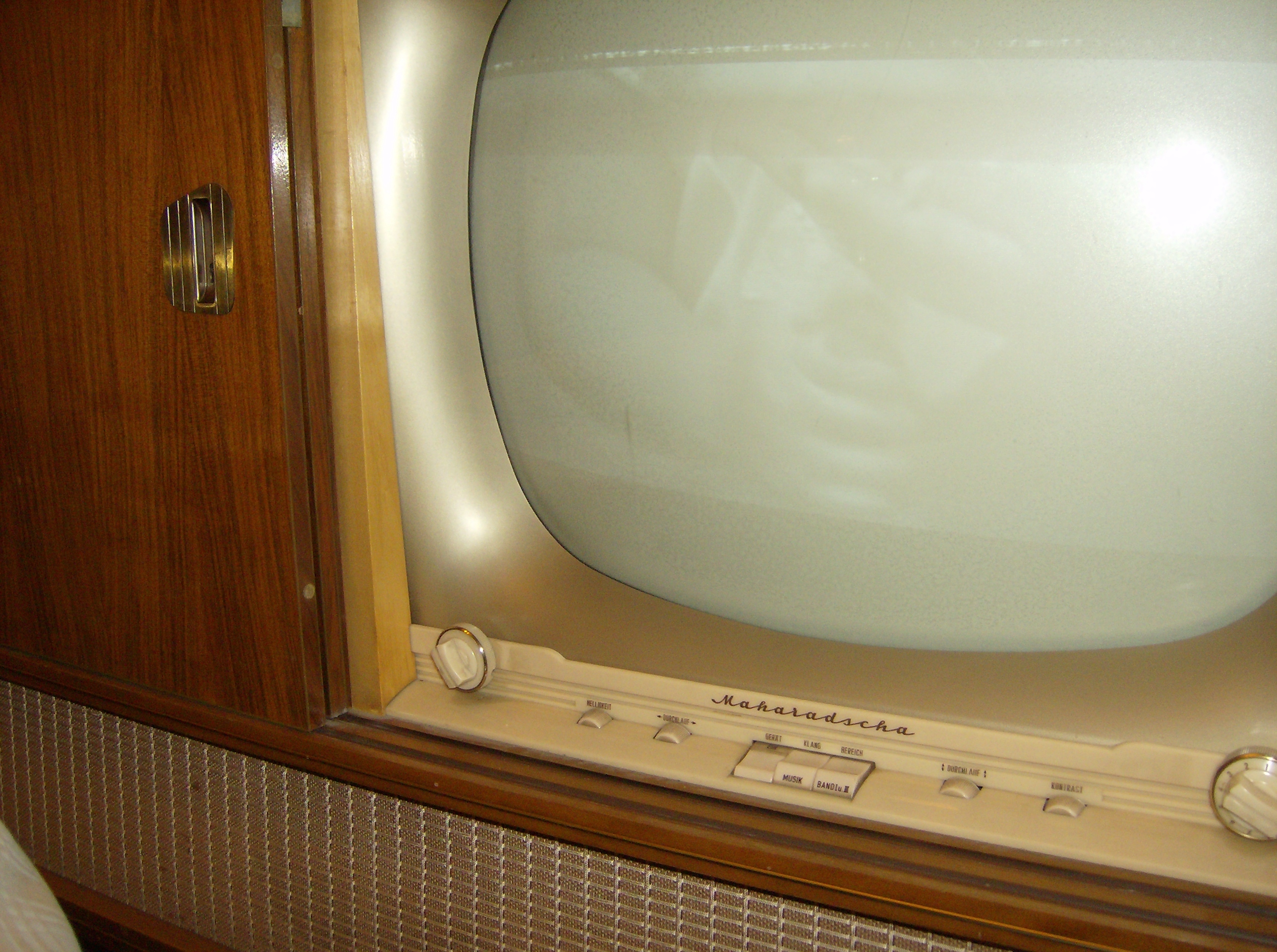

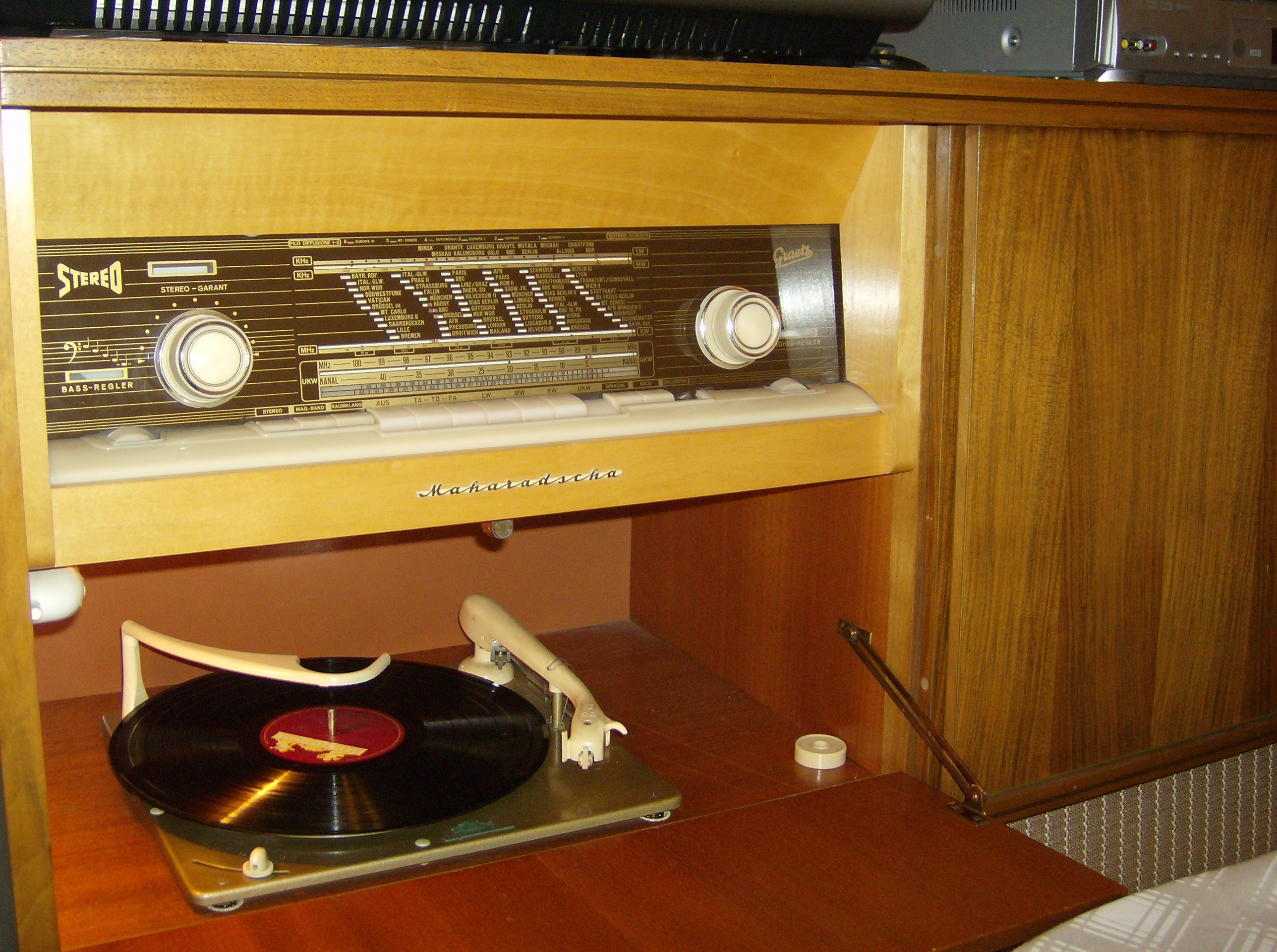

Ja sitten noista vanhoista telkkareista ja (radioistakin), kun kerran innostuin ottamaan kuvan, niin ohessa tuolta vierashuoneesta vanha Graetz:in Maharadscha mustavalko-tv+radio+levysoitin viihdekeskus. Tv-kin jopa lähtee päälle, mutta ilmeisesti joku konkka kuivanut (kuvan korkeutta ei saa kohdilleen. Ehkä joskus kun on liikaa vapaa-aikaa, rupean etsimään sitä.





----------------------------------------
"Please God, protect me from Your followers!"

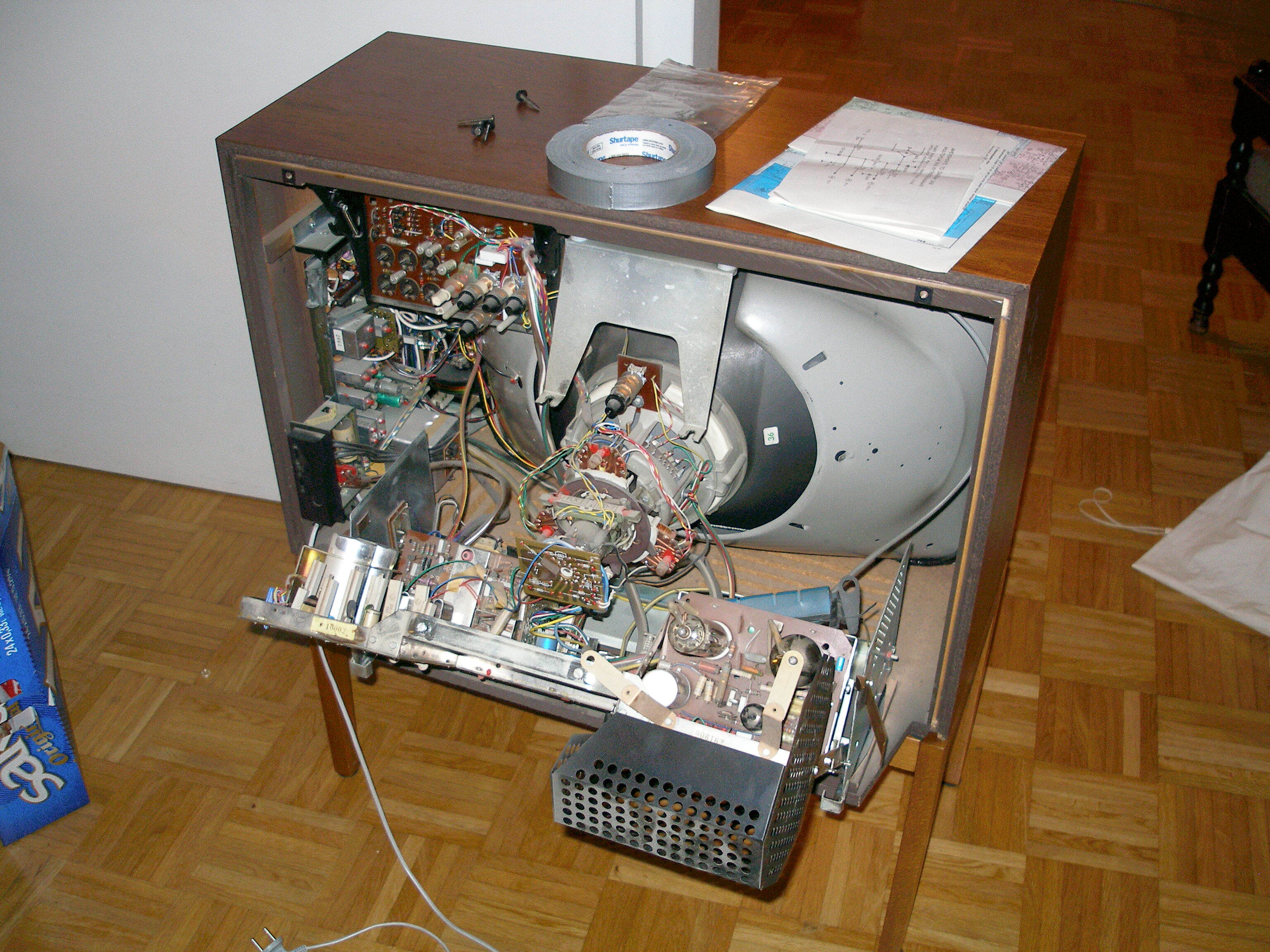

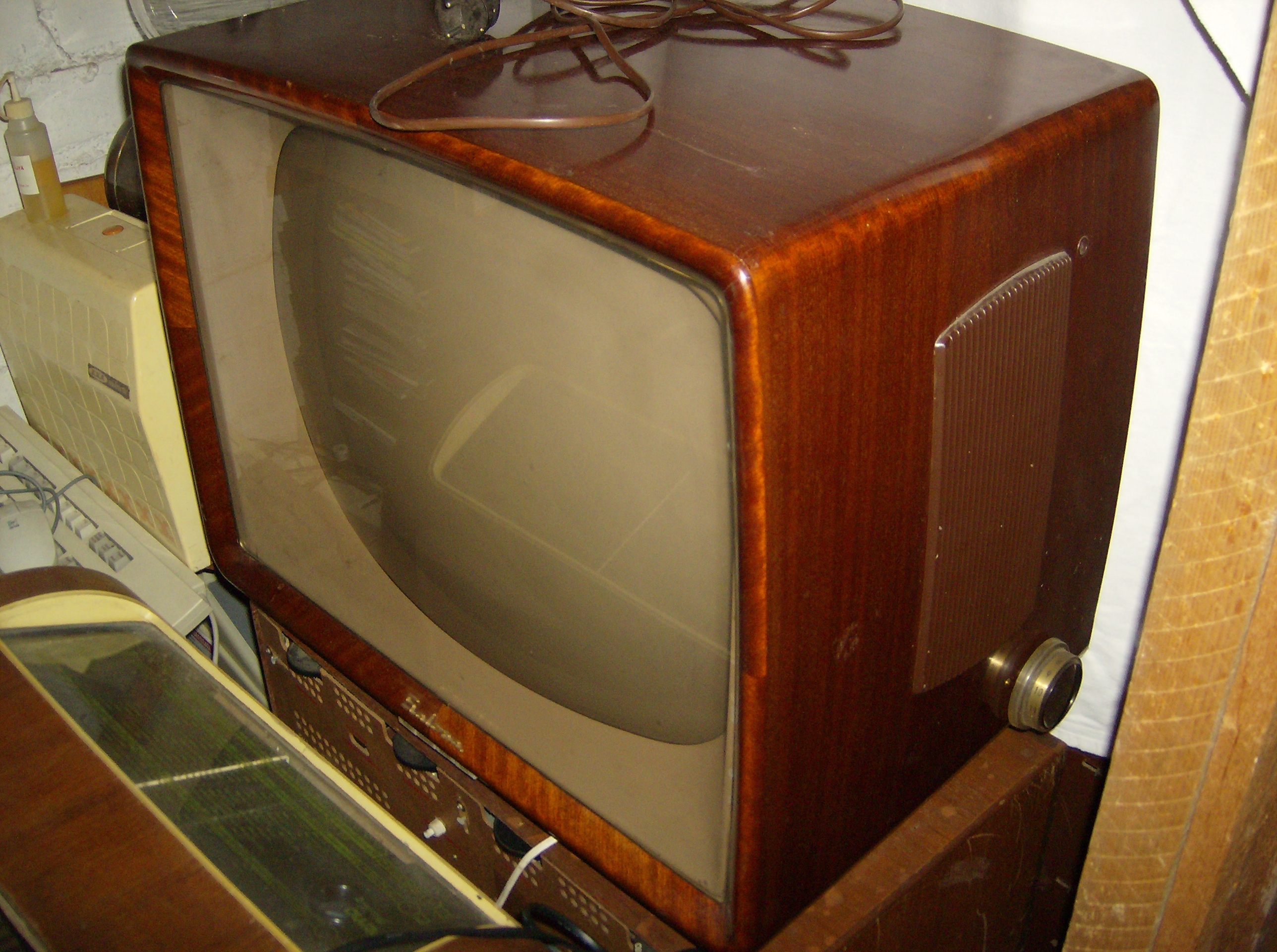

Ja kun katselin tuota Penan korjaus/historiaosastoa, niin muistin, että tuolla varastokomerossa on kanssa vanha Salora 60 TV. Viimeiksi kokeillessa virrat tuli, mutta juovapäätteen putkista joku on pimeä (tulee vaan vaakaviiva). Mutta jos jaksan, pitää siihen vaihtaa. Se ei ole paljon ollut käytössäkään, kun se on kuulemma vanha tv- ja radioliikkeen esittelytv. Myynnin loppumisen jälkeen seissyt varastossa, eli aika kauan?



----------------------------------------
"Please God, protect me from Your followers!"

ja sitten noista videolevysoittimista. niin, eivät varmaankaan yleistyneet, koska Suomessa käsittääkseni järjestelmää vain esiteltiin. tuolla rapakon takana ja sitten täällä Euroopassa lähinnä englannissa sekä Espanjassa, Portugalissa jne. kyseistä laitta aktiivisemmin myytiin. Siis maissa, joissa samat kieliryhmät kuin jenkkilän valtakielet.

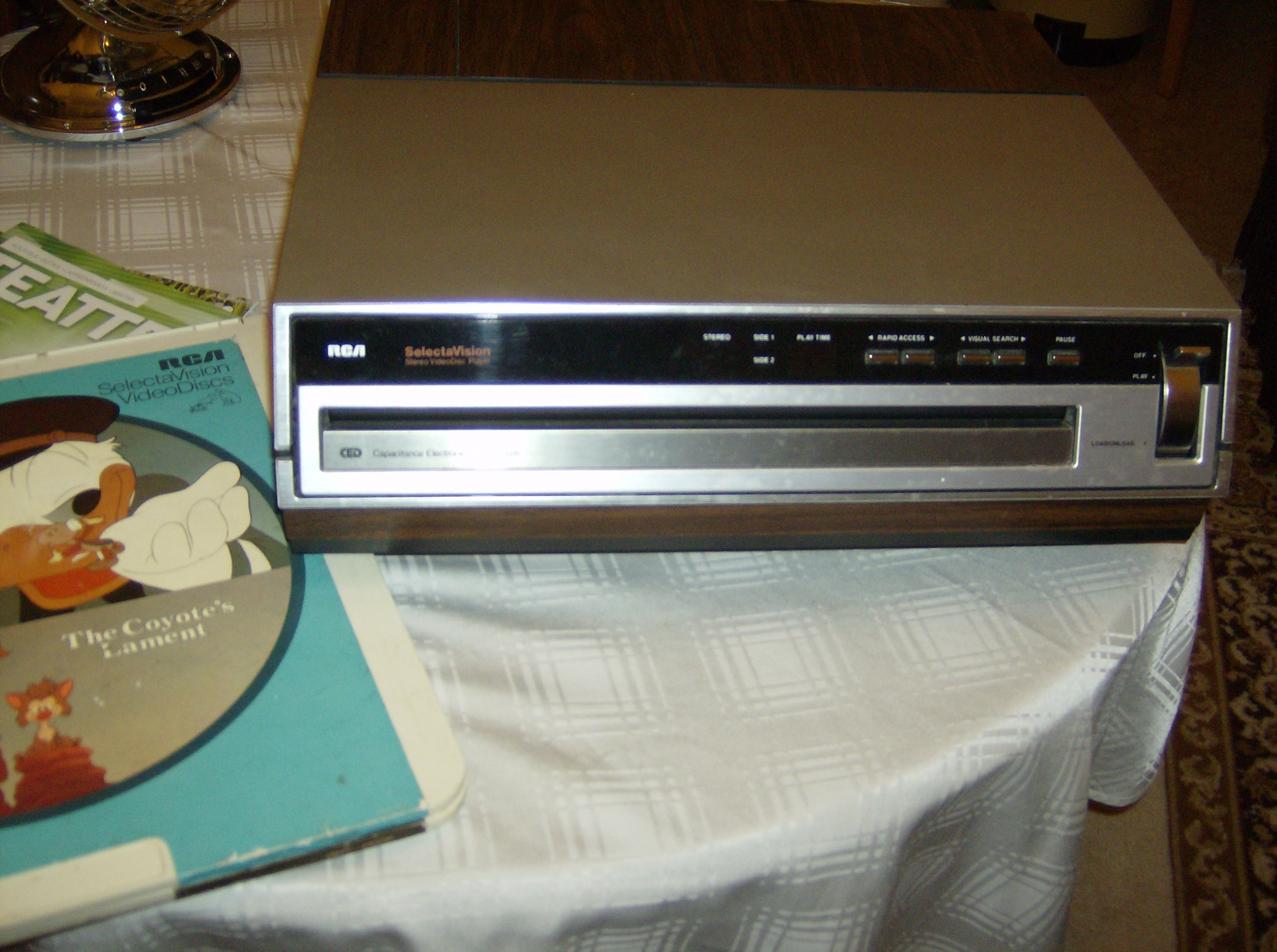

Vanhempieni laite on peräisin tv-liikkeen esittelykoneena olleesta, ja sitten tuoreempi on ostettu sen jälkeen, kun levyjä enemmän.

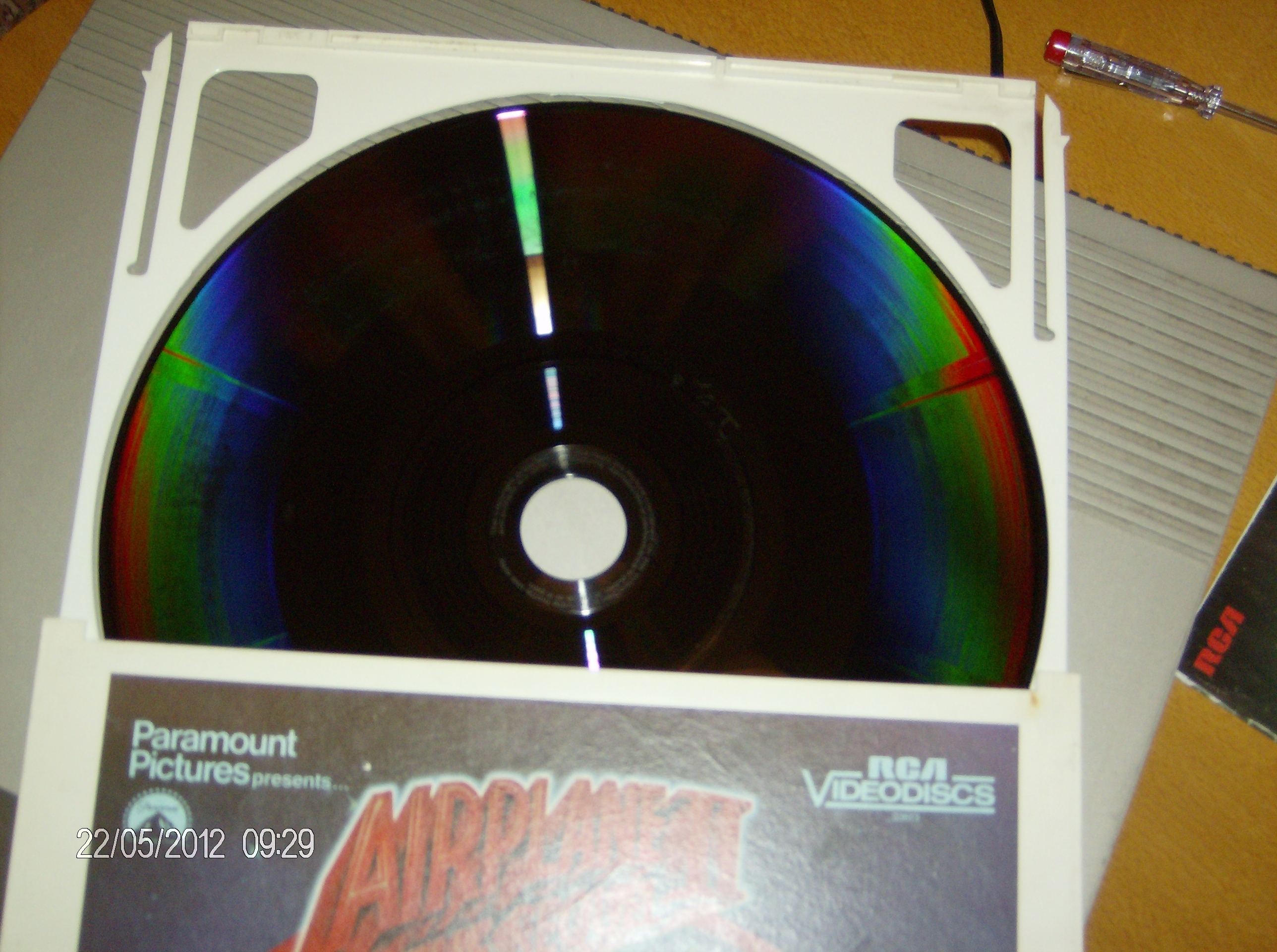

Ohessa valokuva "kotivalikoimasta" videolevyjä, valmistushan päättynyt jo vuonna 1986. Jos niitä siis romiksilla joskus ollut, ovat varmaankin aikoja sitten hävinneet tuoreemman elektroniikkarojun sekaan?

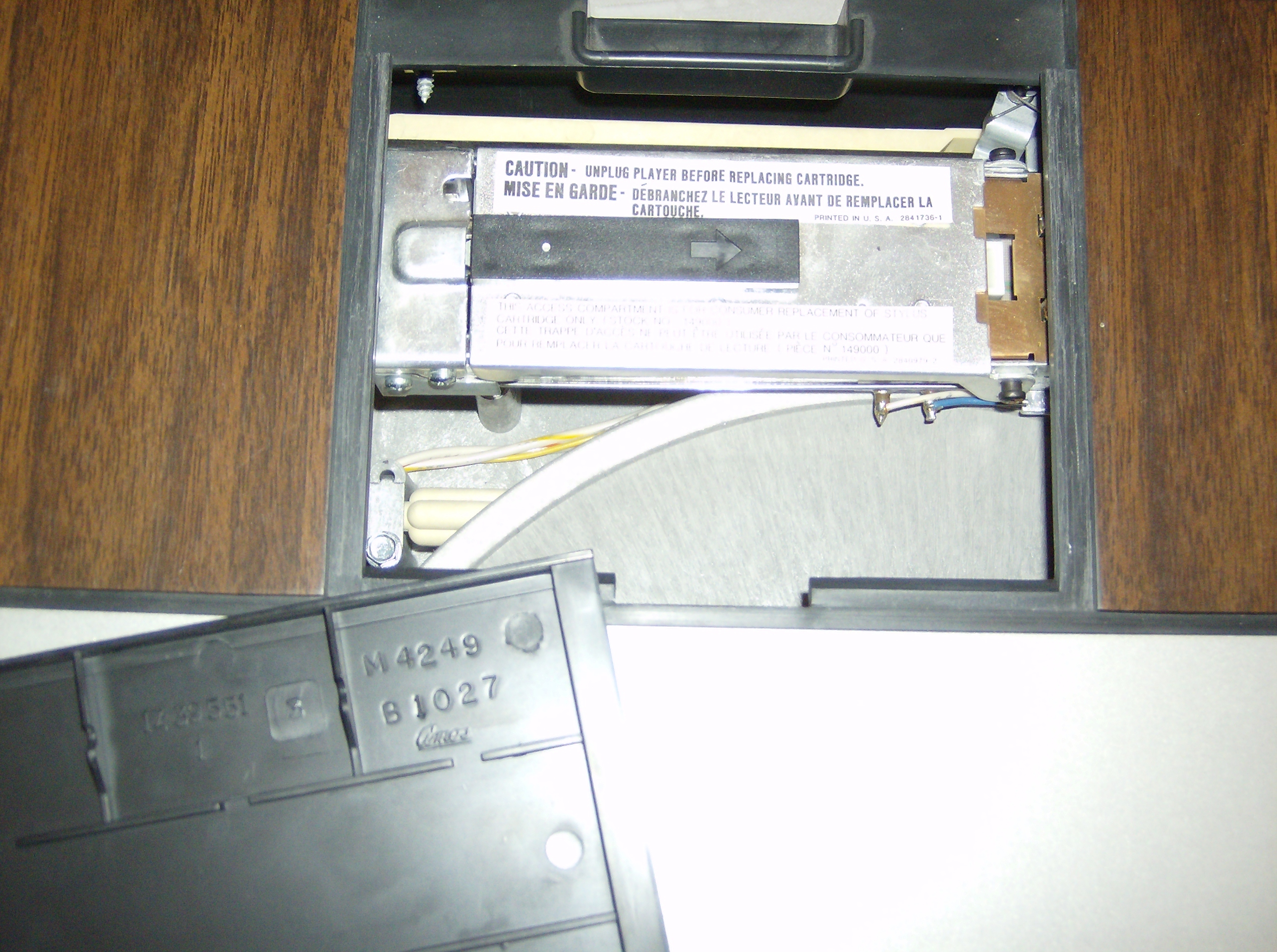

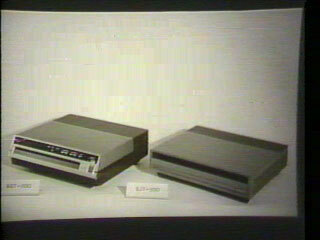

Sitten ohessa vanhempi vastaava laite, jossa kannessa suoraan on kätevä luukku videontoistoneulan vaihtoa varten (kts. kuva).







----------------------------------------
"Please God, protect me from Your followers!"

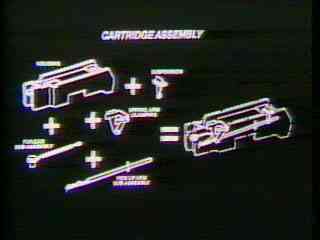

Unohtuipa eilen laittaa, kun saunan jälkeen tuli laitettua nuo pari... Niin tuli kaivettua tuolta YouTubeta video tuolta RCA:n tehtailta, siis esittelyvideo noiden CED-levyjen valmistamisesta ja videolevysoittimien valmistamisesta.

Videon kesto 23 minuuttia, ja valitettavasti tuolla englannin kielellä.

Mutta copypaste-menetelmällä tässä osoite: https://www.youtube.com/watch?v=PjdSR8YQK3U

Ja löytyi tuollaisesta kuin vanhempieni vanha laite, niin lyhyt käyttöohjevideo, siis muutaman minuutin, jos jollakulla ei kärsivällisyys kestä katsella tuota edellistä yli 20 minsan esitystä. Eli tästä linkistä maalaa+kopioi: https://www.youtube.com/watch?v=W2cX-dvP-FM







----------------------------------------
"Please God, protect me from Your followers!"

Lainaus käyttäjältä alfa:

Ja kun katselin tuota Penan korjaus/historiaosastoa, niin muistin, että tuolla varastokomerossa on kanssa vanha Salora 60 TV. Viimeiksi kokeillessa virrat tuli, mutta juovapäätteen putkista joku on pimeä (tulee vaan vaakaviiva). Mutta jos jaksan, pitää siihen vaihtaa. Se ei ole paljon ollut käytössäkään, kun se on kuulemma vanha tv- ja radioliikkeen esittelytv. Myynnin loppumisen jälkeen seissyt varastossa, eli aika kauan?


Kannattaa vikaa etsiä ennemminkin pystypoikkeutuksen (kenttäpäätteen) vastuksista tai kondensaattoreista, ehkä peräti jopa putkesta.

Jos vaakaviiva tulee, toimii silloin juovapoikkeutus ja juovapääte. Kuvan tuleminen ruudulle ja vaakapoikkeutuksen hajallaolo on lähes mahdotonta, eräissä hyvin epätodennäköisissä tapauksissa mahdollista, mutta niissäkin vain hetkellisesti. Niissä tapauksissa tulisi ruudulle pystysuuntainen viiva, joka pian häilyisi pois.

Muistakaamme, että on kuvaputken iän kannalta vaarallista käyttää vastaanotinta poikkeutusvikaisena! Jos pystypoikkeutus ei toimi, kohdustuu kuvaputken anodivirta vain yhteen juovaan, johon sitä ei ole suunniteltu. Alue kuumenee ja höyrystää kuvaputken sisälle epäpuhtauksia, jolloin kuvan kirkkaus heikkenee ja näin ollen kuvaputki kuluu kymmeniä vuosia muutaman minuutin aikana.

Mukulana hajotin monia televisioita, kun tein niistä "oskilloskooppeja" eli poistin joko yhden tai molemmat poikkeutuksista käytöstä ja annoin audio vahvistimelle muziikkia joka syötti poikkeutuskeloja ja katselin tuloksia ruudulta. Äkkiä joko kirkas juova tai vielä nopeammin piste sai putken himmenemään

Onneksi en koskaan mukulana särkenyt hyviä ja laadukkaita vastaanottimia.

----------------------------------------
olen pena ja lisäksi vitun homo seniili mulkkuperse joka tuunaa 106 vetoakselia perslävellään soinia soimaten pusikon piinaavassa uutteruudessaan

Lainaus käyttäjältä PenaItse:

[quote=alfa]Ja kun katselin tuota Penan korjaus/historiaosastoa, niin muistin, että tuolla varastokomerossa on kanssa vanha Salora 60 TV. Viimeiksi kokeillessa virrat tuli, mutta juovapäätteen putkista joku on pimeä (tulee vaan vaakaviiva). Mutta jos jaksan, pitää siihen vaihtaa. Se ei ole paljon ollut käytössäkään, kun se on kuulemma vanha tv- ja radioliikkeen esittelytv. Myynnin loppumisen jälkeen seissyt varastossa, eli aika kauan?


Kannattaa vikaa etsiä ennemminkin pystypoikkeutuksen (kenttäpäätteen) vastuksista tai kondensaattoreista, ehkä peräti jopa putkesta.

Jos vaakaviiva tulee, toimii silloin juovapoikkeutus ja juovapääte. Kuvan tuleminen ruudulle ja vaakapoikkeutuksen hajallaolo on lähes mahdotonta, eräissä hyvin epätodennäköisissä tapauksissa mahdollista, mutta niissäkin vain hetkellisesti. Niissä tapauksissa tulisi ruudulle pystysuuntainen viiva, joka pian häilyisi pois.

Muistakaamme, että on kuvaputken iän kannalta vaarallista käyttää vastaanotinta poikkeutusvikaisena! Jos pystypoikkeutus ei toimi, kohdustuu kuvaputken anodivirta vain yhteen juovaan, johon sitä ei ole suunniteltu. Alue kuumenee ja höyrystää kuvaputken sisälle epäpuhtauksia, jolloin kuvan kirkkaus heikkenee ja näin ollen kuvaputki kuluu kymmeniä vuosia muutaman minuutin aikana.

Mukulana hajotin monia televisioita, kun tein niistä "oskilloskooppeja" eli poistin joko yhden tai molemmat poikkeutuksista käytöstä ja annoin audio vahvistimelle muziikkia joka syötti poikkeutuskeloja ja katselin tuloksia ruudulta. Äkkiä joko kirkas juova tai vielä nopeammin piste sai putken himmenemään

Onneksi en koskaan mukulana särkenyt hyviä ja laadukkaita vastaanottimia.[/quote]


Tuossa yhdestä televisiosta, joka käytännössä samanlaisella kytkennällä, niin epäilen kuitenkin ensin vikaantunutta PL36 -putkea; jostain syystä se rikkoutuu herkästi. Vastaavalla kytkennällä kuin tuossa Salora 60sä, tai siis likeisesti, Fenno (eli Suomessa kasattu Philips) tuli parannettua joku hetki juuri. Samalla oireella ja ehjääntyi juuri tuon putken vaihdolla. Tässä talossa (kun on suuri kiinteistö), niin on ollut sellainen Fenno apukeittiössä viihdettä tuomassa. Ei ole isokokoinen, kuin vain 17":n kuvaputki. Otan siitä kuvan, kun posti tuo kameraan joku päivä uuden akun.



----------------------------------------
"Please God, protect me from Your followers!"

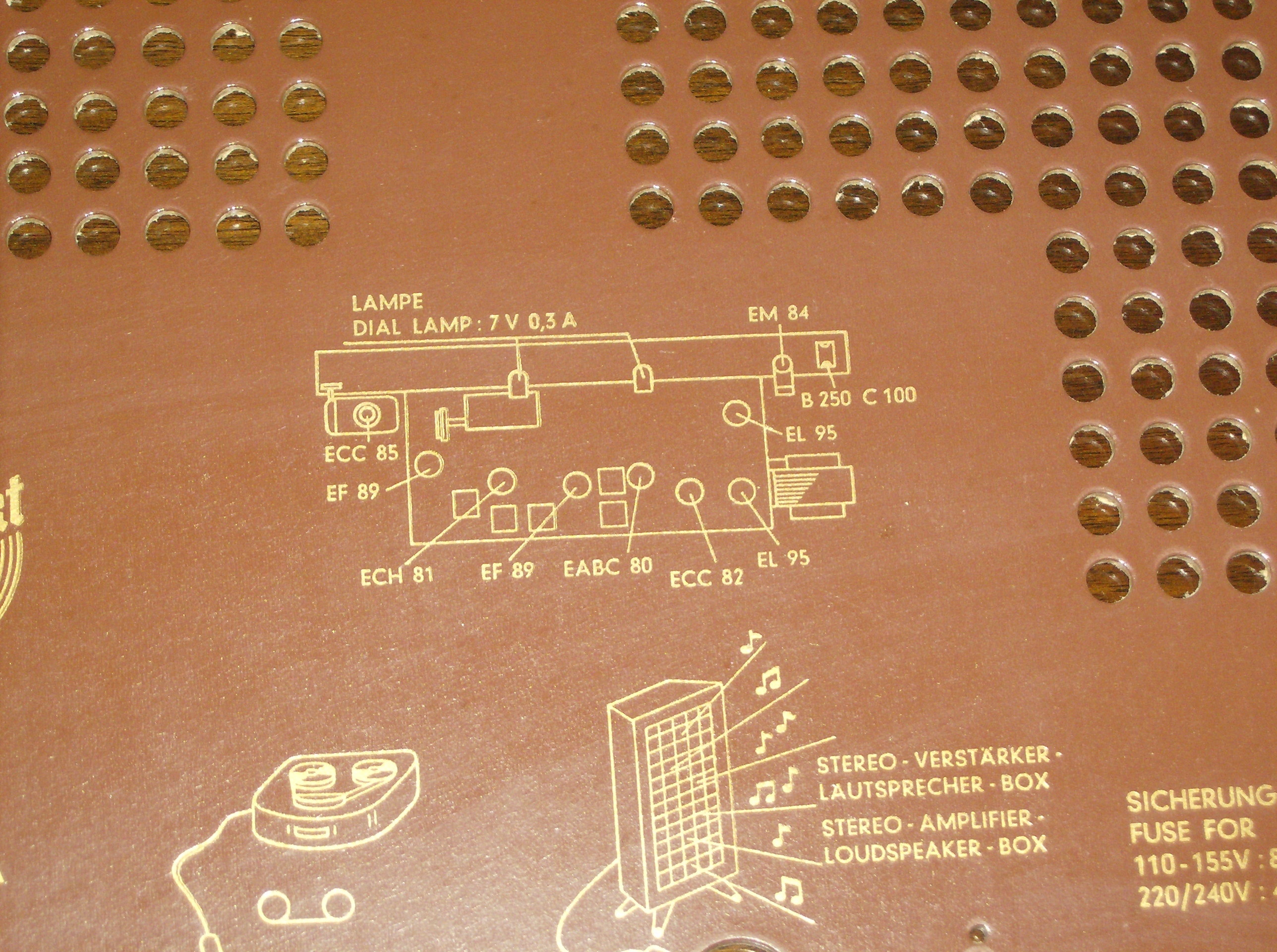

ja kun kerran käytiin laitteita korjaamaan, niin pitää laittaa nyt tyyppiesimerkki siitä, mitä tulee. koska tulla varastossa on noita vanhoja radioputkia, niin tutut kantaa mummoloistaan jne. välillä vanhoja radioita, että josko niitä saisi kuulumaan.

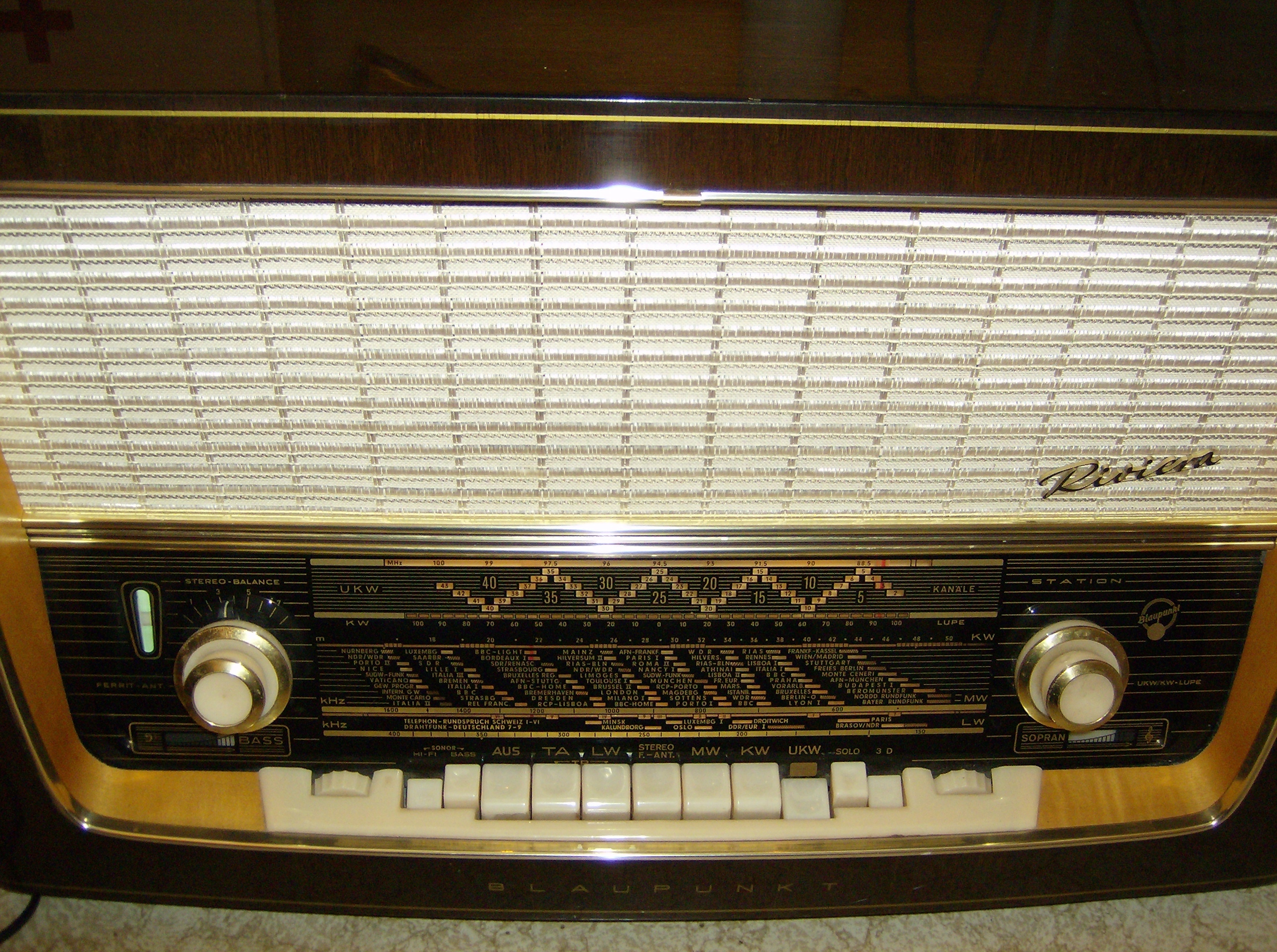

tässä yhtenä päivänä piti sitten vapaa-ajan ratoksi sellainen taas huoltaa, Blaupunkt Riviera 2640. itselläni on ainakin yksi samanlainen tuolla.

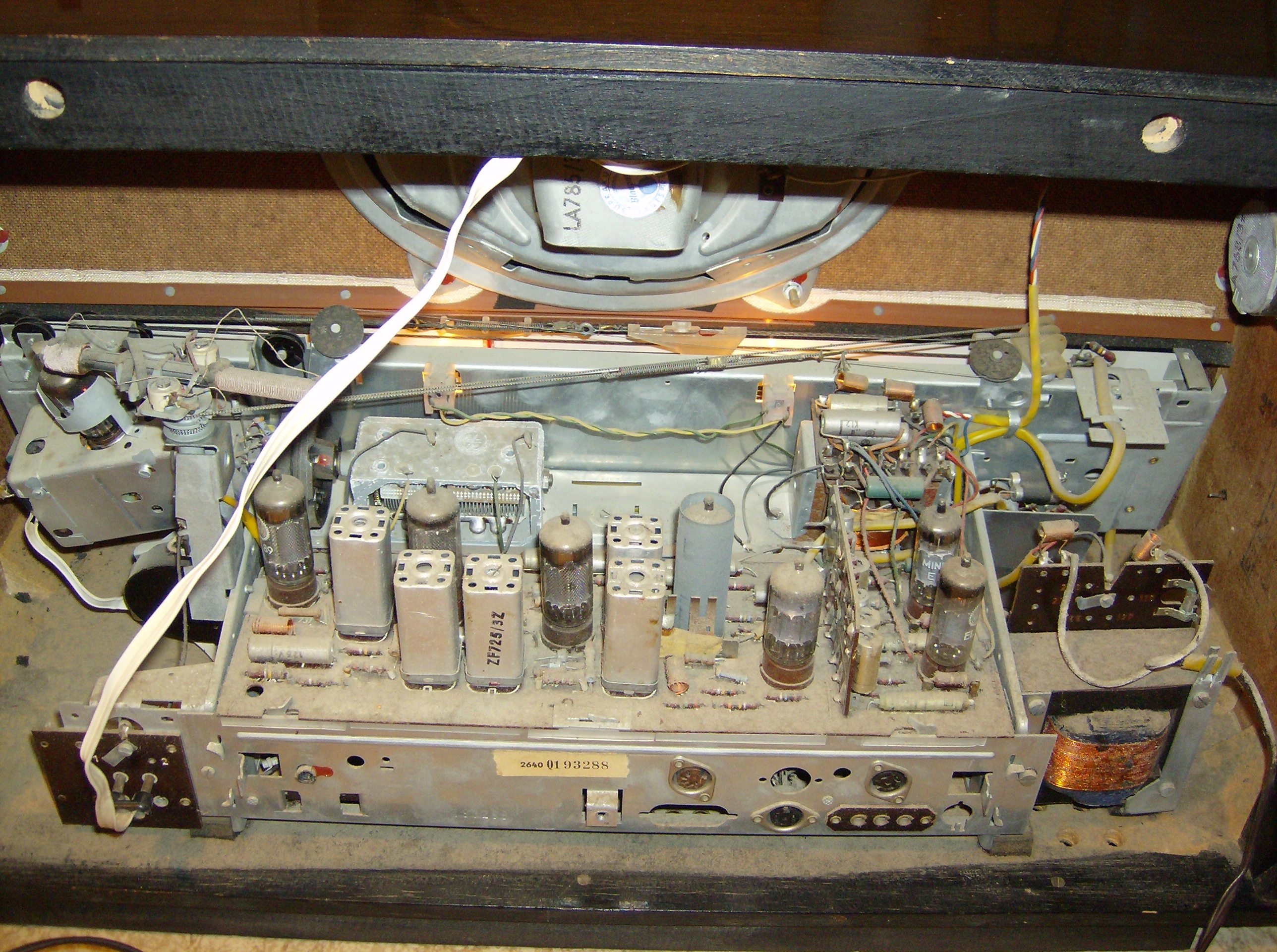

mutta aloitetaan nyt tyypillisimmästä, että kun laitteen avaa, on kotelo aivan täynnä pölyä. no siihen tietysti auttaa pölynimijä.
laite tuli selitteellä, ettei mitään virtoja tule. tyypillisesti näissä on virtakytkin rikki esimerkiksi, kun lapset on käyttäneet painikkeita "pianona"; no tässä ei ollut. eikä ollut myöskään sulake palanut, mikä tavallisimmin johtuu kuivuneesta kannuelektrolyyttikondensaattorista sitten, jos se sulake palaa ilman selkeää oikosulkua jossain...

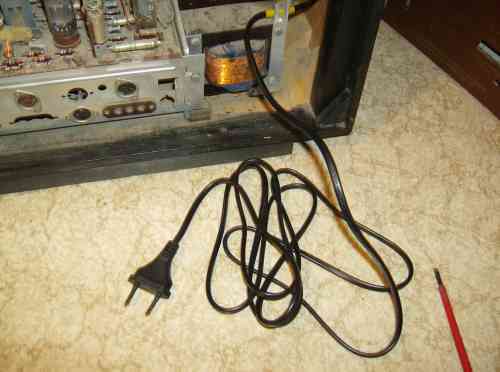

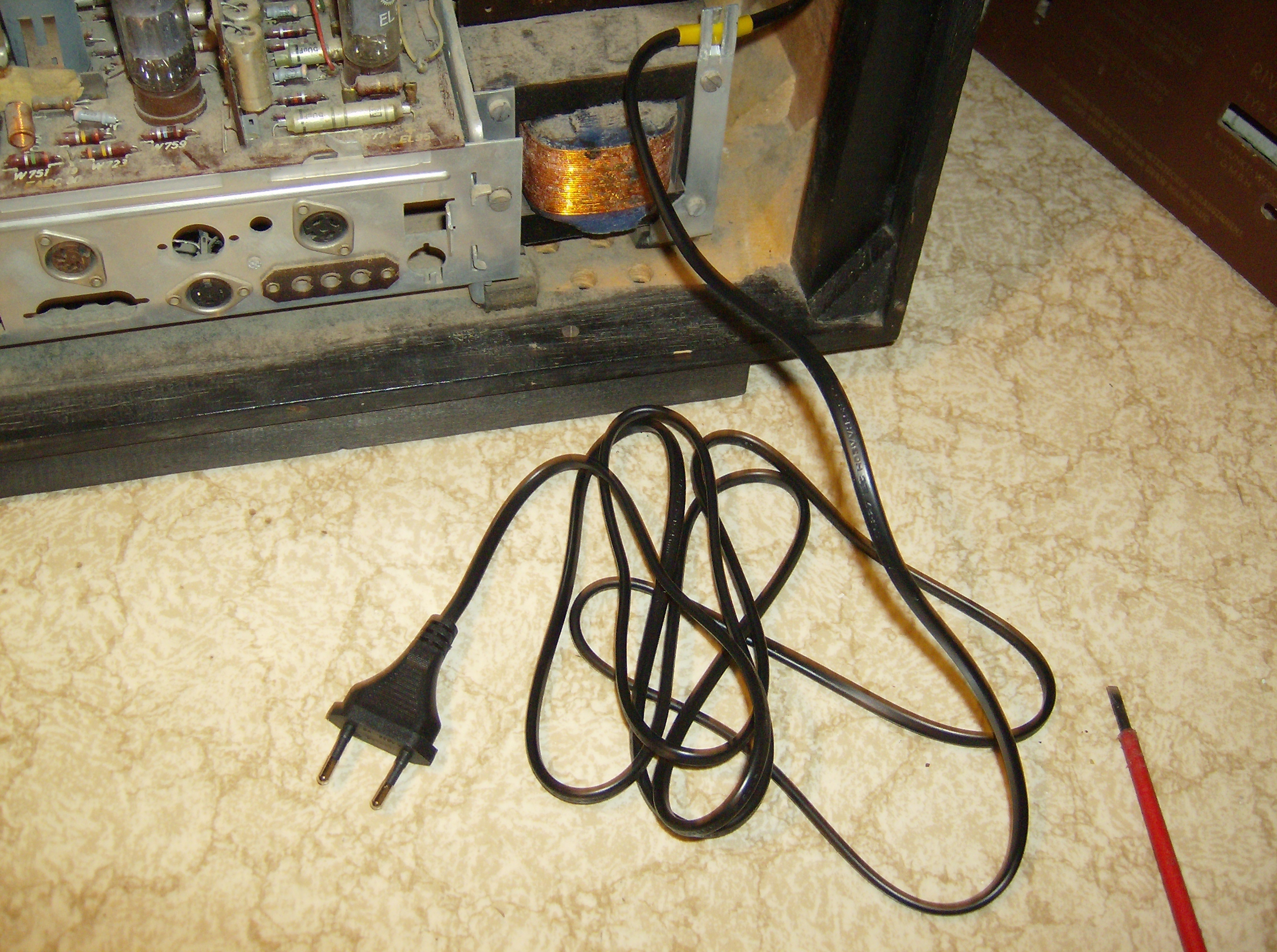

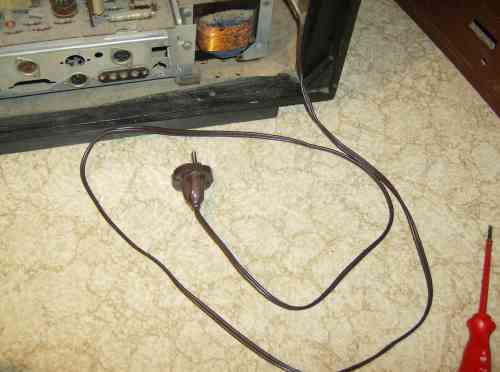

virrattomuuden syyksi paljastui murtunut verkkojohto. huomatkaa liittenä olevat vaihtokuvat. verkkojohto, joka on vain yhteen kertaan eristettyä johdinta (ei ole täyttänyt meikäläisiä turvallisuusmääräyksiä edes 1950-luvulla), kertoo sen, että radio on jonkun ihmisen itse tuoma suoraan Saksasta. meikäläisissä, tänne suoraan tuoduissa laitteissa on asennettuna kahteen kertaan eristetty liitäntäjohto; siitä tunnistaa alkuperäisellä Suomi-tuonnilla olleet laitteet ihmisten itsensä tuomista
no verkkojohdon nyt tietysti sitten turvalliseksi versioksi ja samalla europäällä olevaksi, että käy schuko-rasioihin, joita nykyään kaikkialla.
seuraavana sitten tietty asteikkolamput oli vaihdettava ja kuivaa kontaktinpuhdistajaa kytkimiin sekä potikoihin, ettei rätise niitä painetaessa & käänneltäessä.
koekuuntelussa virittyi kyllä mutta kuului heikosti. ekana ajattelin, että fm-puolen esivahvistinputki, mutta se olikin ok ja syy itse fm-virittimen ECC85. tässä Blaupunkt Rivierassa (putkien asettelu ohessa) kaksi päätevahvistinputkea, EL95, joten stereolevysoittimen tai nauhurin liittämällä saa stereotoiston fm- ja am- virittimet eivät tietenkään stereo, mutta ulkoinen lähde voi olla stereo ja toimii siis stereovahvistimena tarvittaessa. kuvia ohessa, kun otin tehdessä muistoksi.











----------------------------------------
