Herra_Snellman

AGA 4510

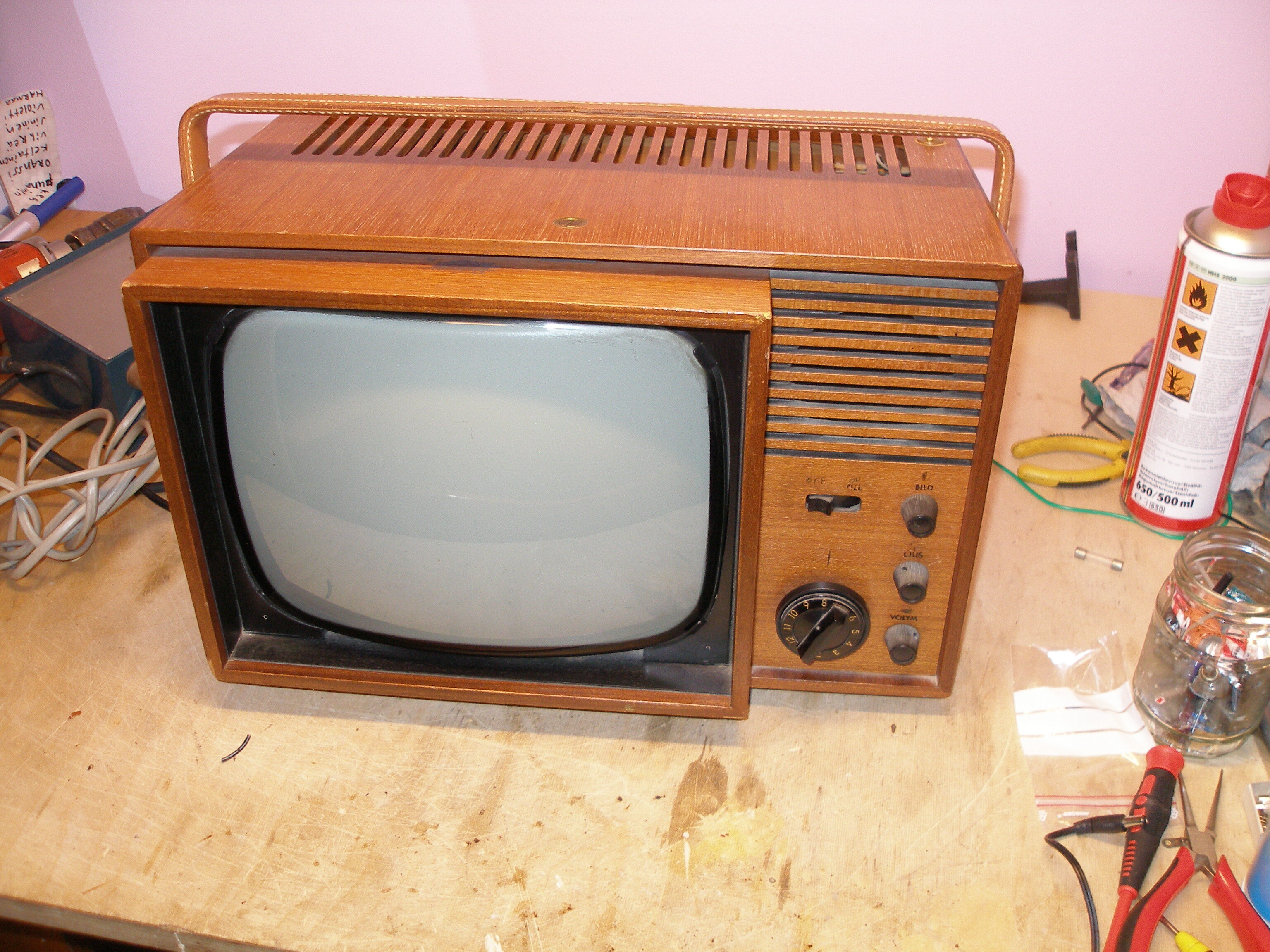

Joskus keväällä 2011 ostin eräältä tädiltä/sedältä AGA-television! Televisio maksoi 10 euroa ja sitä on säilytetty koko ikänsä sisällä koristeena.

Ihastuin tämän pieneen kokoon, kun sitä pystyy näperrellä ahtaissa tiloissa helposti ja kun ei ollut edes kovin kallis.

Tämä rojekti on kestänyt koko kevään, kesän ja syksyn innostuksen hiivuttua, mutta nyt on taas herätelty rojekti henkiin. Alla on kuvia aikain saatosta.

Alussa ongelmana oli kuvan mataluus. Kuva täytti juuri ja juuri puolet kuvaruudun korkeudesta, jossain selvästi on vikaa! Viaksi totesimme viallisen kondensaattorin vertikaalioskillaattorin lineaarisuudensäätöpiireissä, taisi siellä parikin viallista olla. Seuraava oire oli koekäytöllä kuvan pimentyminen, sulake paloi! Kone jäähtyi muutaman päivän ja asiaa tutkittiin uudelleen, mitään vikaa ei löydetty. Sulake vaihdettiin ja yritettiin uudestaan, vikoja ei löydetty.
Kun säätöjä alettiin tekemään, huomasin booster-jännitteen olevan aika korkea, vaikka säätö oli minimillä, oli se silti päälle 800 volttia! >:O Ohjearvo on 620 volttia, eli on siinä reilusti liikaa, ja se kasvaa kasvamistaan!!! >:O Koneen lämmettyä jännite jo lähenteli 900 volttia iskin virrat pois ettei pamahda uudestaan.

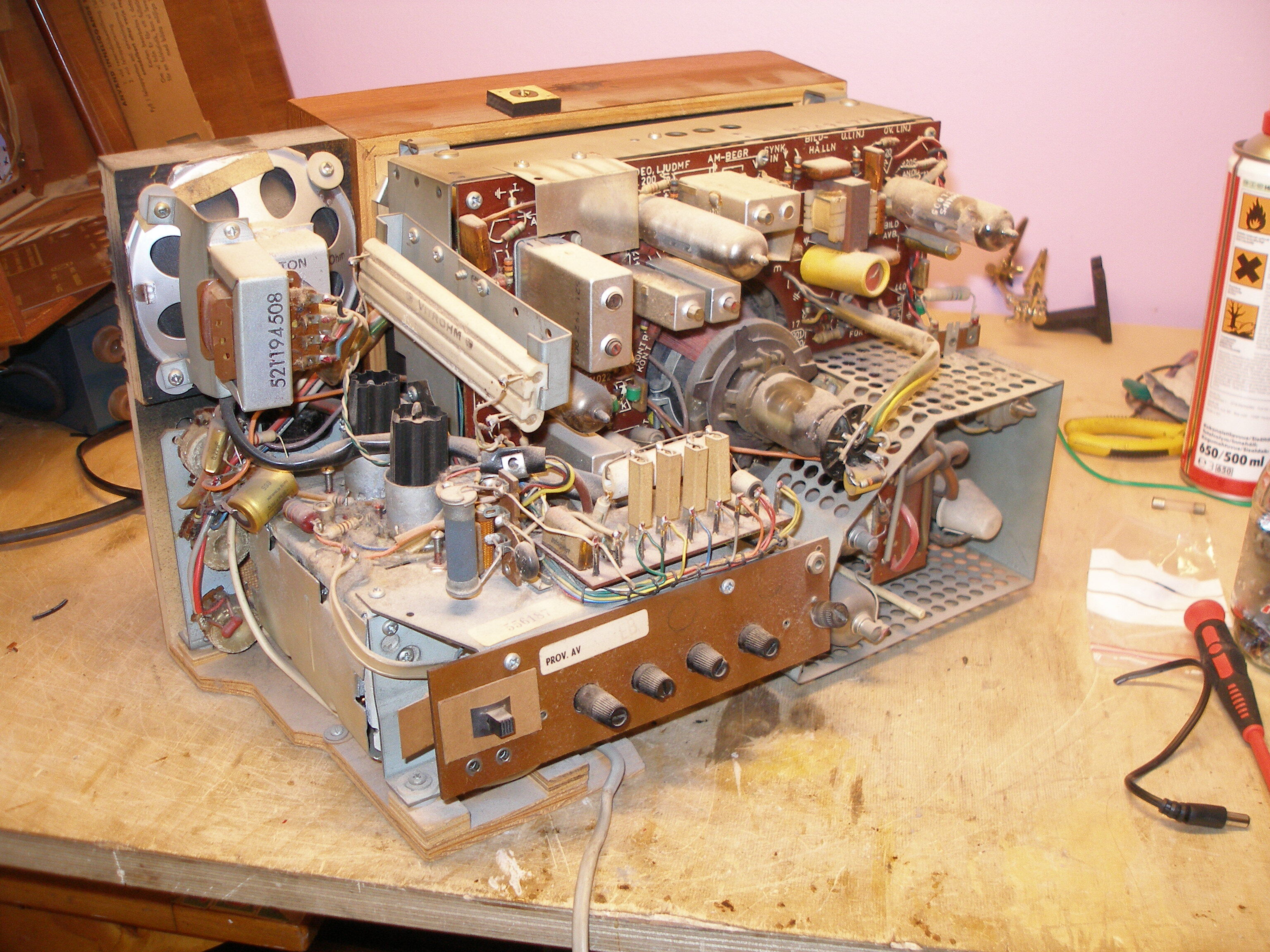

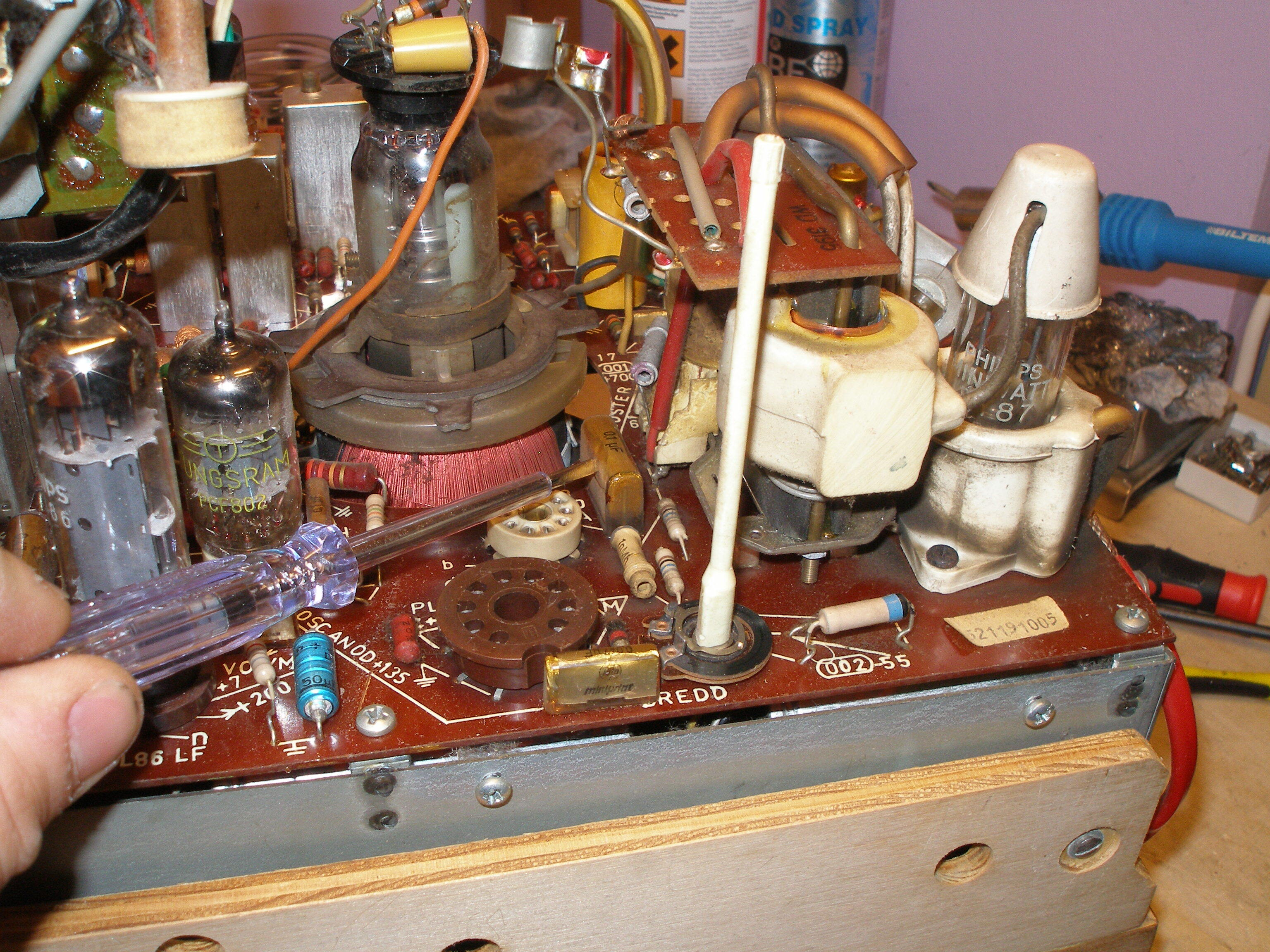

Koneisto purettiin ja booster-kondensaattori paikallistettiin ja se osoittautui selkeästi vialliseksi. Kylmäsprayn ruiskutus laski booster-jännitettä heti. Se vaihdettiin, mutta silti jännite jäi aika koholle. Perkele kun en löydä niitä kuvia mitä silloin otin, niistä selviäisi paljon, joka tapauksessa jännite oli vielä liian suuri sekä kuva liian leveä. Vialliseksi todettiin vielä juovapääteputken (PL500) hilakondensaattori, nyt alkoi jo kone toimia jokseenkin :) senpä jälkeen sille ei tehty mitään moneen kuukauteen ja päästään melkeimpä tähän hetkeen.

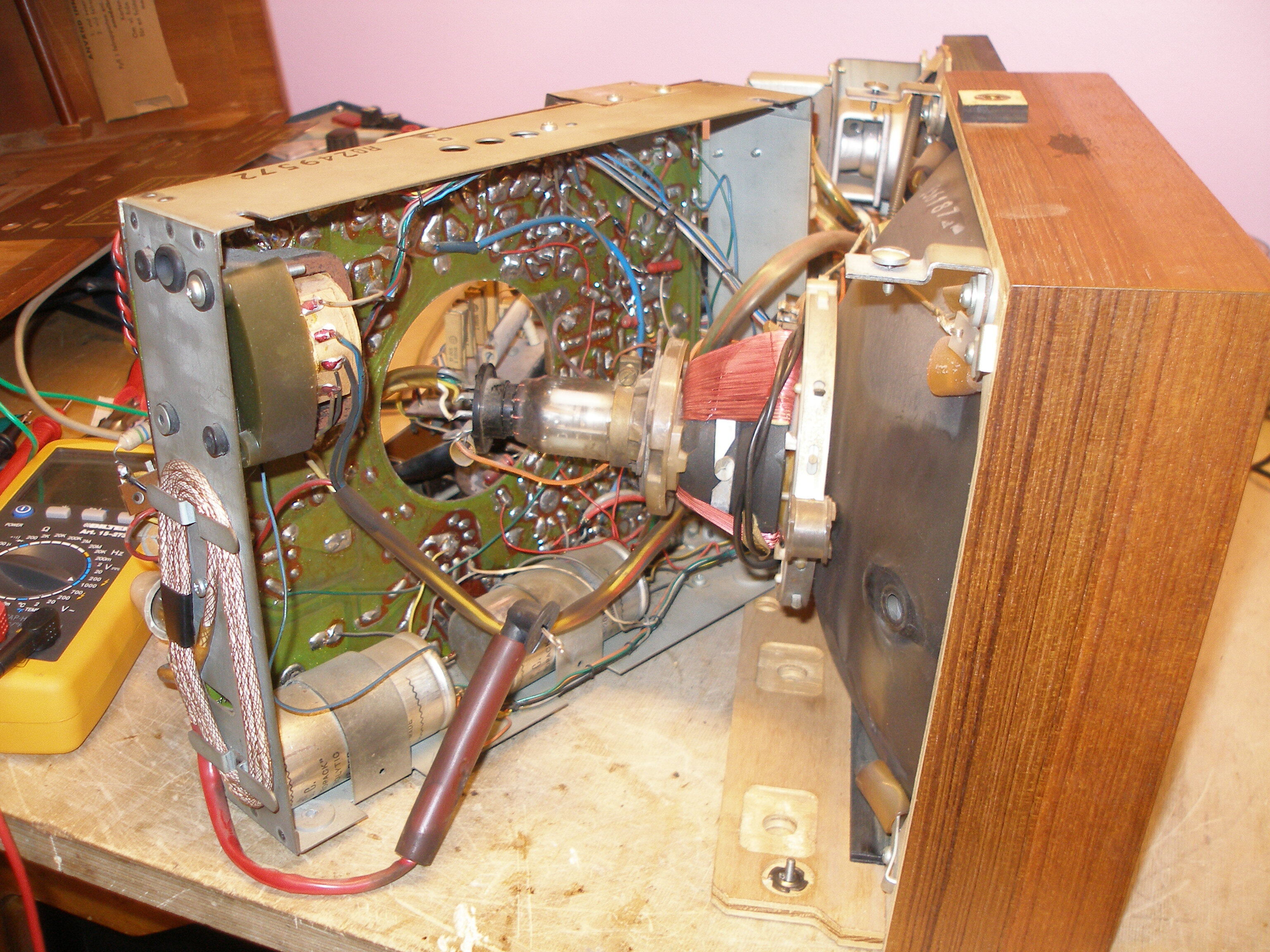

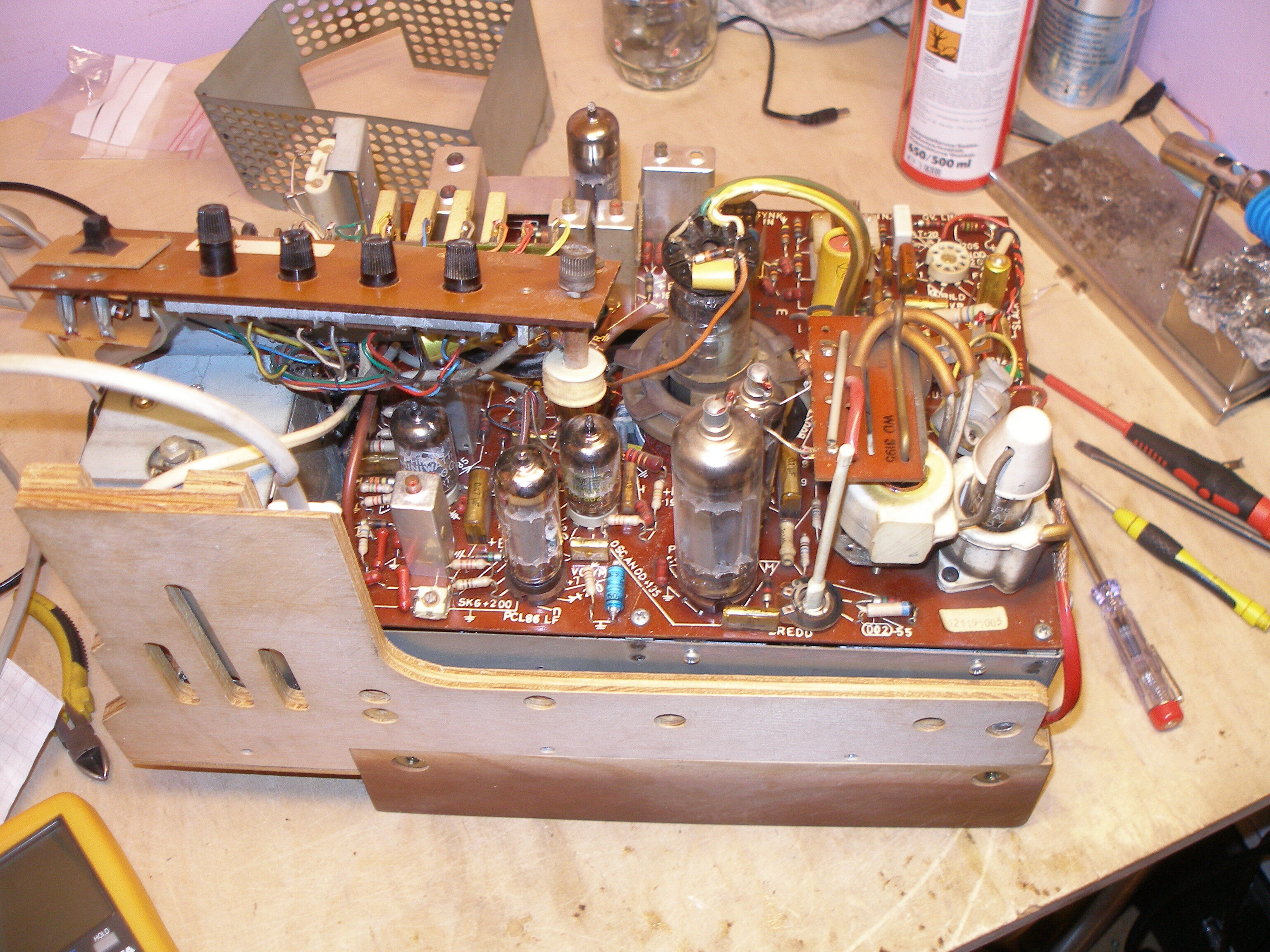

Vanhoja kuvia:

Korkkiperseen tekeleitä

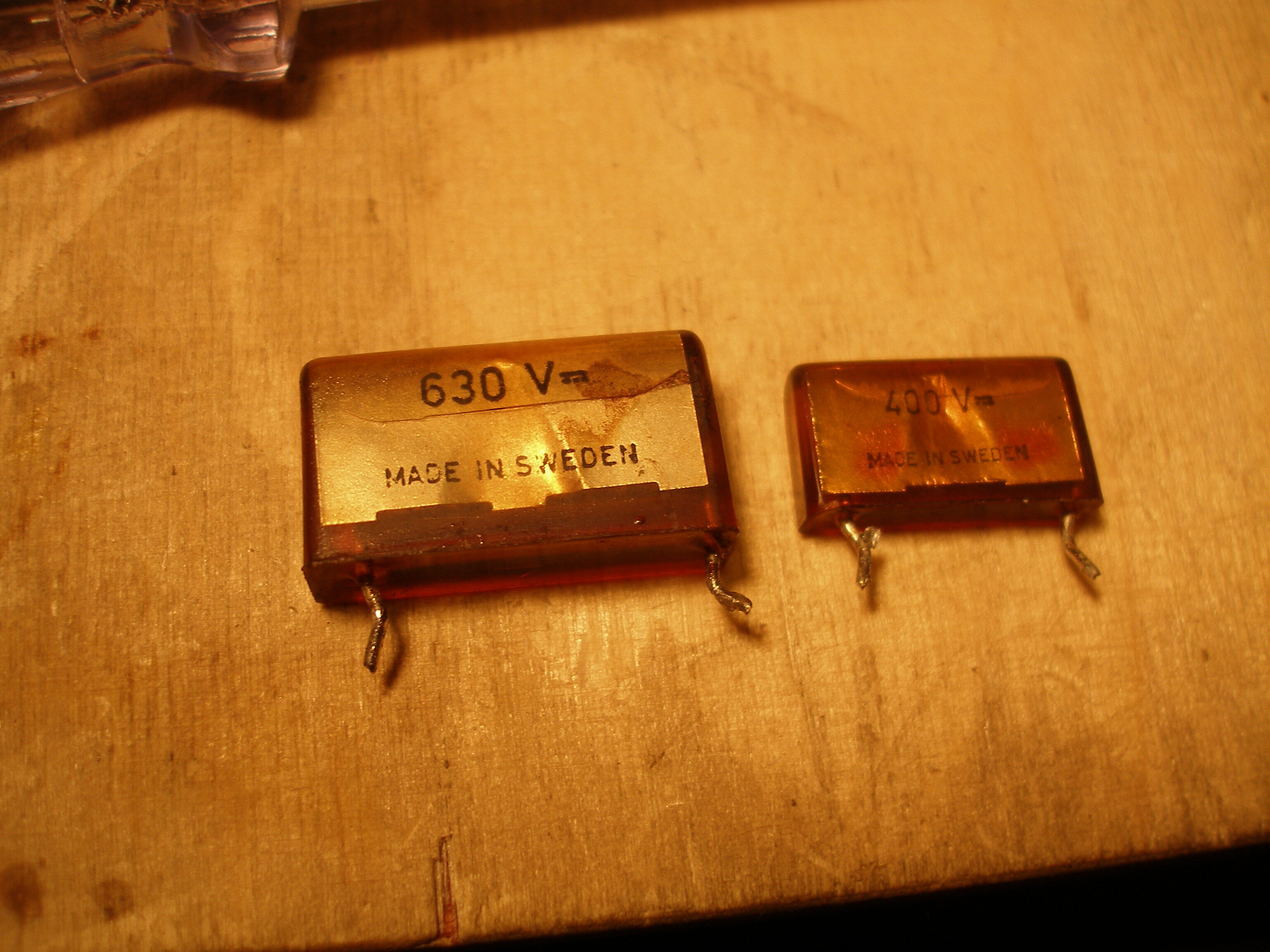

Ei kovin suurta luottoa herätä tuon tyyppiset kondensaattorit, vaikka ne aika laadukkaita näyttävätkin.

Nyttemmin

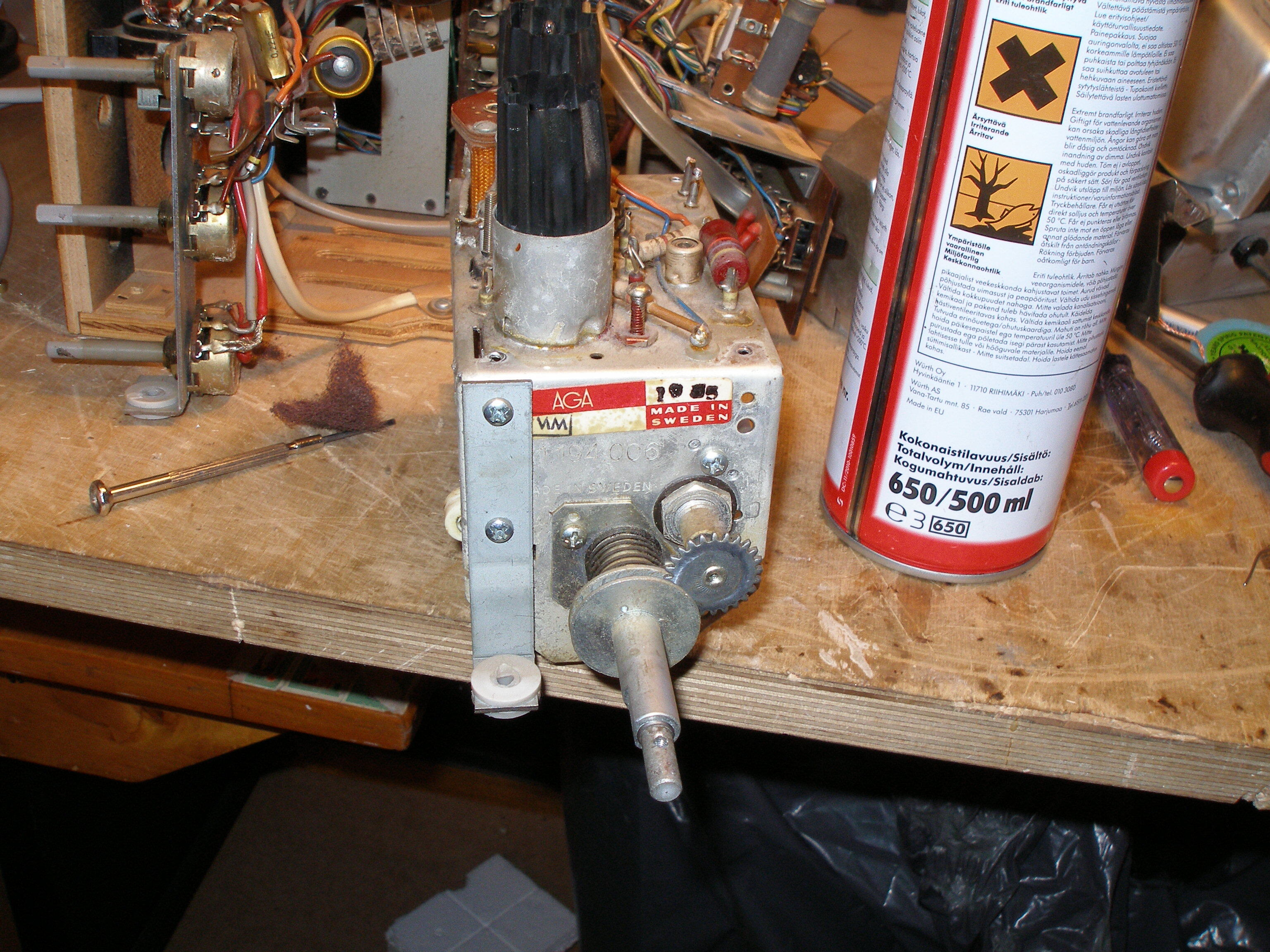

Jaa niin uutena ongelmana oli, ettei kananvan valitsijain hienosäätö vaikuta mihinkään. Kuva ei muutu hienosäätöä ruuvaamalla. Mekaanisesti liike kyllä menee purkille asti, vika on siis purkin sisällä.

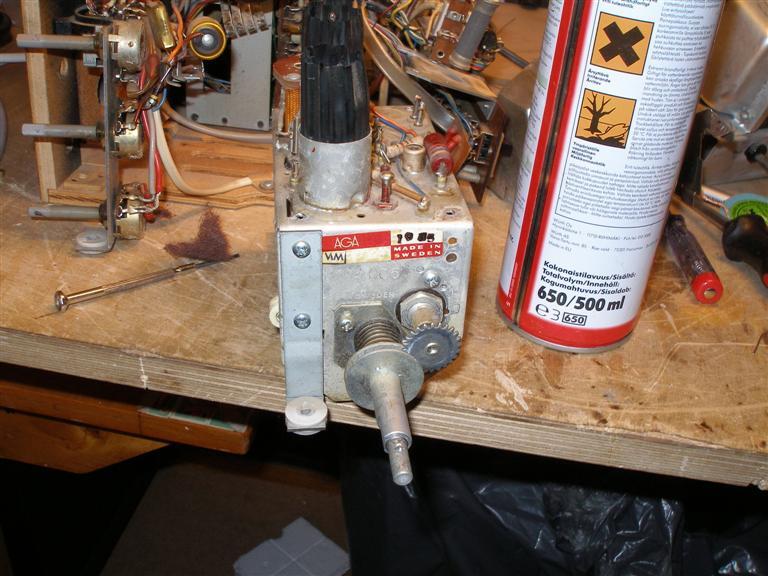

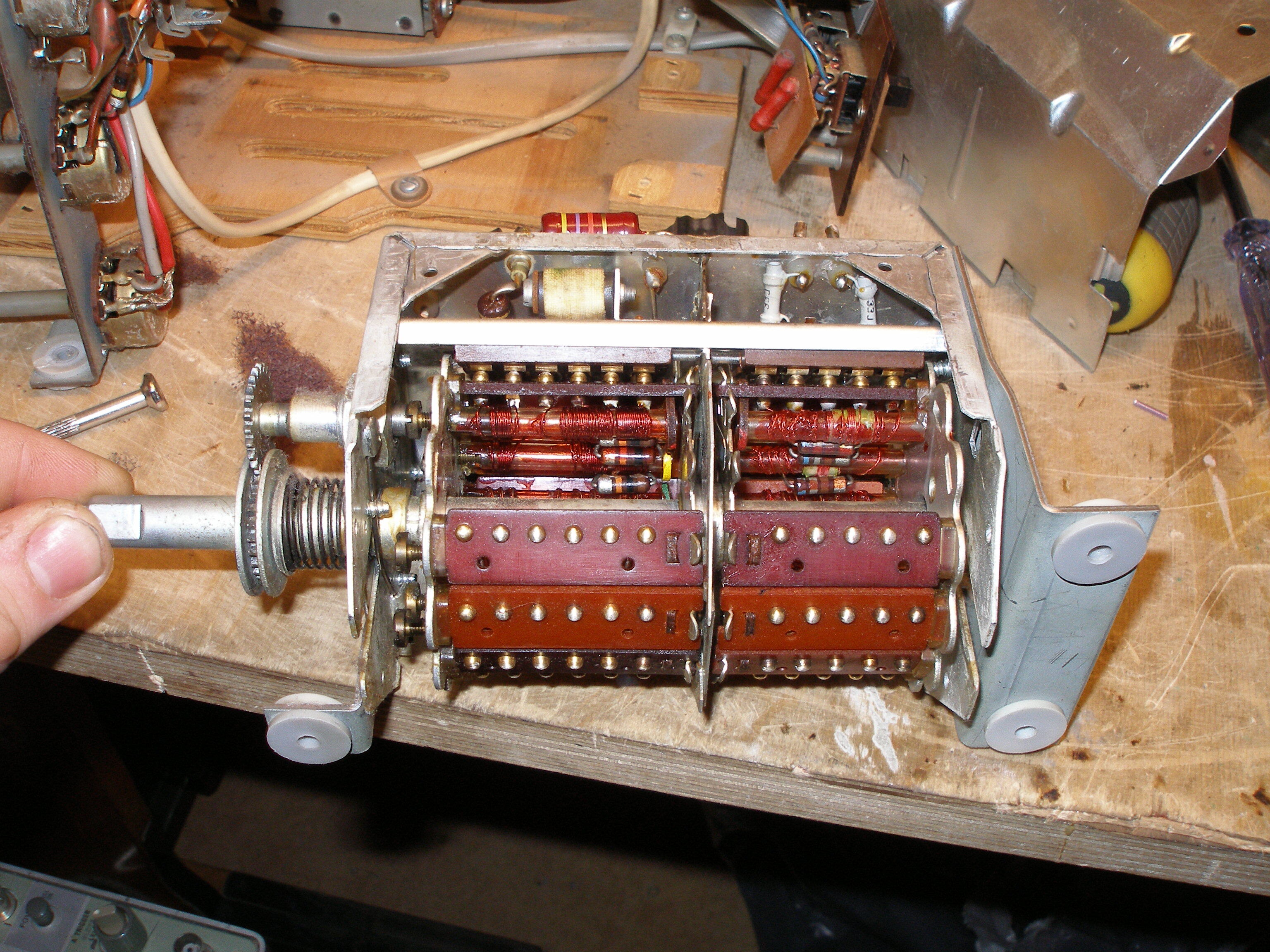

Purkki purettiin ja pian selvisi mekanismin toiminta, toisin sanoen pomminvarma! Tässä vaiheessa jo aavistelin missä ongelma oli, mutta palattakoon siihen myöhemmin. Tässä on rumpumallinen kanavanvalitsija ja huom: KanavanVALITSIJA, ei viritin. Kanavanvalitsijassa on kanavat jo kiinteästi viritettyinä tehdasasennetuilla virityskeloilla. Jokaista kanavaa varten on omat virityskelat ja kanavaa vaihdetaan vaihtamalla eri kanavan kelat, jotka on sijoitettu rummulle ympyrän muotoisesti.

Puhdistin koskettimet ja rasvasin mekaniikan, purkki takaisin.

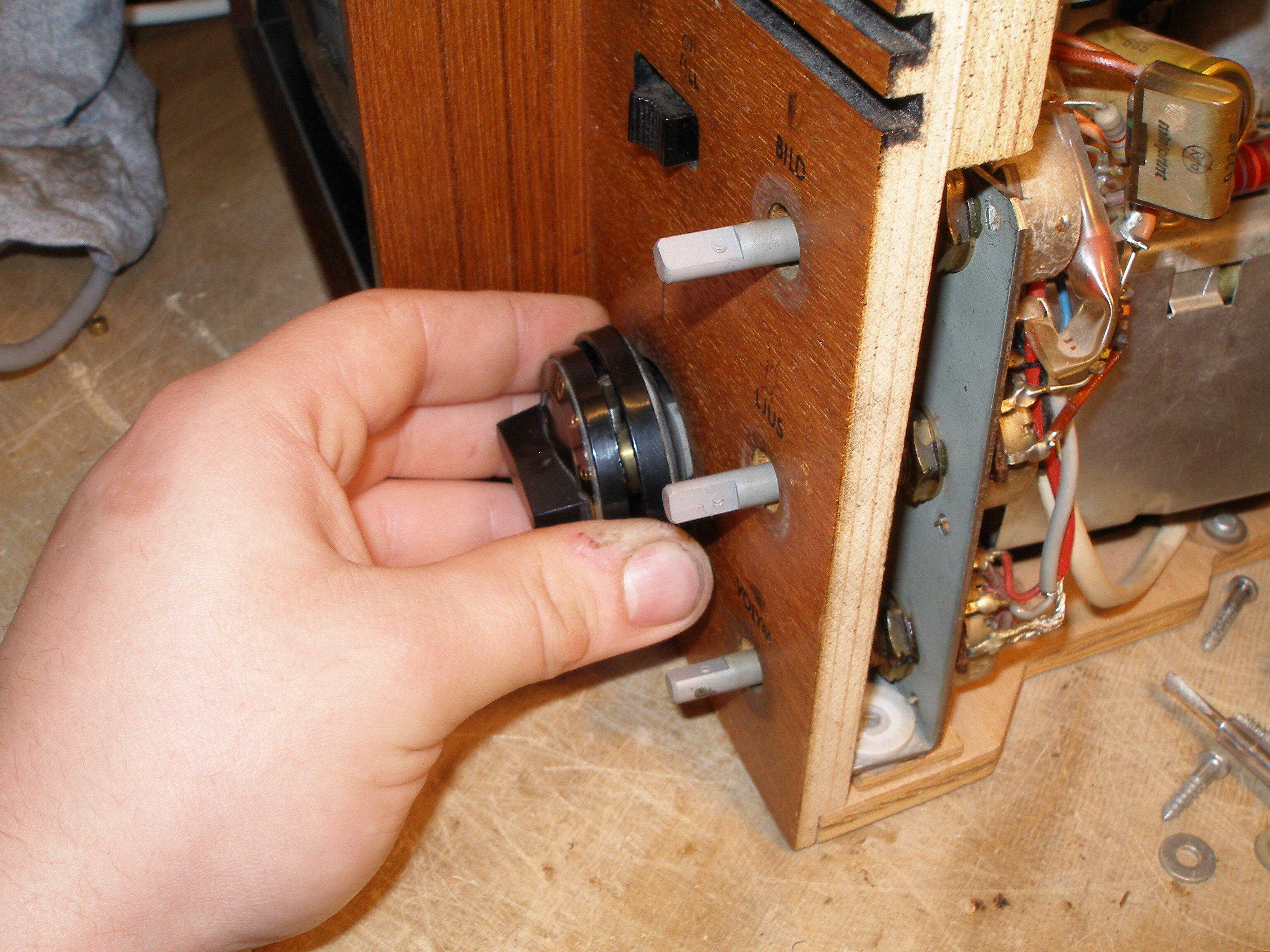

Tässähän se itse vittu tuleekin saatana vitun nupin laitto oli yhtä helvettiä. Korkkiperseet on suunnitellu nuppeja mieltäylentävästi! Pitkän vekslaamisen jälkeen selvisi, että kanava pitää laittaa tyhjälle (jolloin mekanismin vastassa ei ole säätöruuvia ks. kuva, jossa rumpu on auki) näin hienosäätönuppi painautuu tarpeeksi syvälle kanavavalintanupin ruuvia varten. Silti ahdasta kun mikä saatana eikä siltikään mene! >:O

Nyt on hyvä hahmottaa syy miksei aina kanavain hienosäätö toimi, ajatelkaa kun ruuvataan hienosäätöä tarpeeksi, ruuvi menee sisään ja sen myötä hienosäätönuppi painuu ulos tai sisäänpäin. Kun ruuvataan viritystä alaspäin, kiertyy purkin sisällä oleva ruuvi sisään, jonka myötä hienosäätönappulakin menee syvemmälle. Tarpeeksi syvälle tultuaan se alkaa hangata kuorta vasten, silloin käy helposti niin, ettei ruuvia pyörittävä taltta enään ylety ruuviin ja jää pyörimään tyhjää. Voi vittu mitä korkkiperseet on suunnitellu!

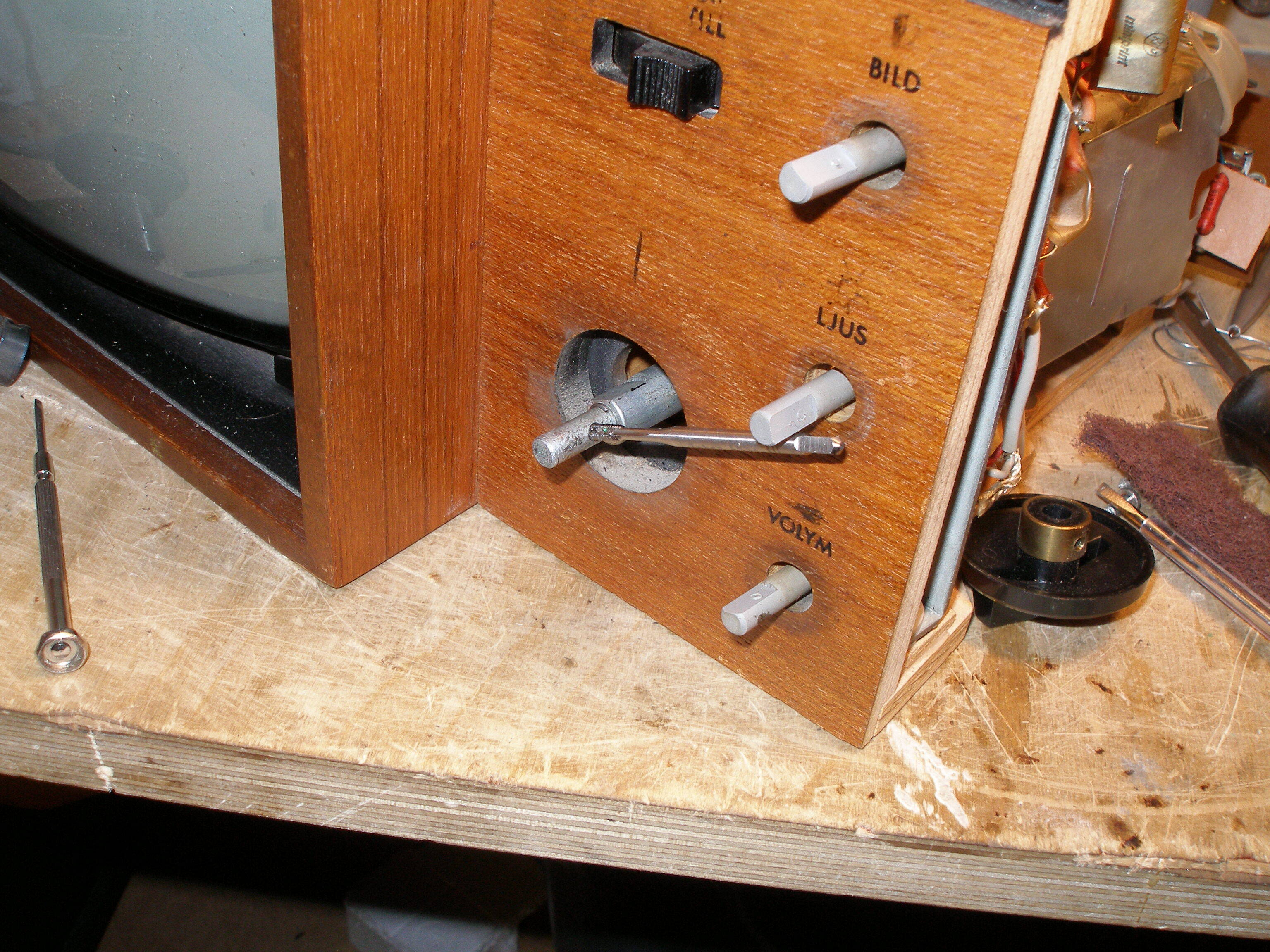

Otin vielä nupit irti ja koitin meneekö se pelkkä ruuvi kierteilleen, no eihän se vittu mennyt. Kolmosen kierre siinä on, avasin kierteet tapilla ja yritin uudelleen, sitten meni helpommin. Ei siis helposti >:@

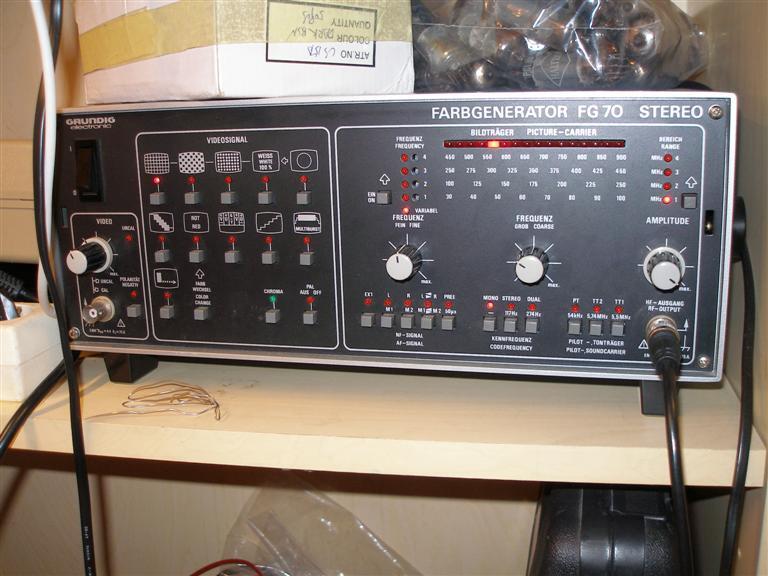

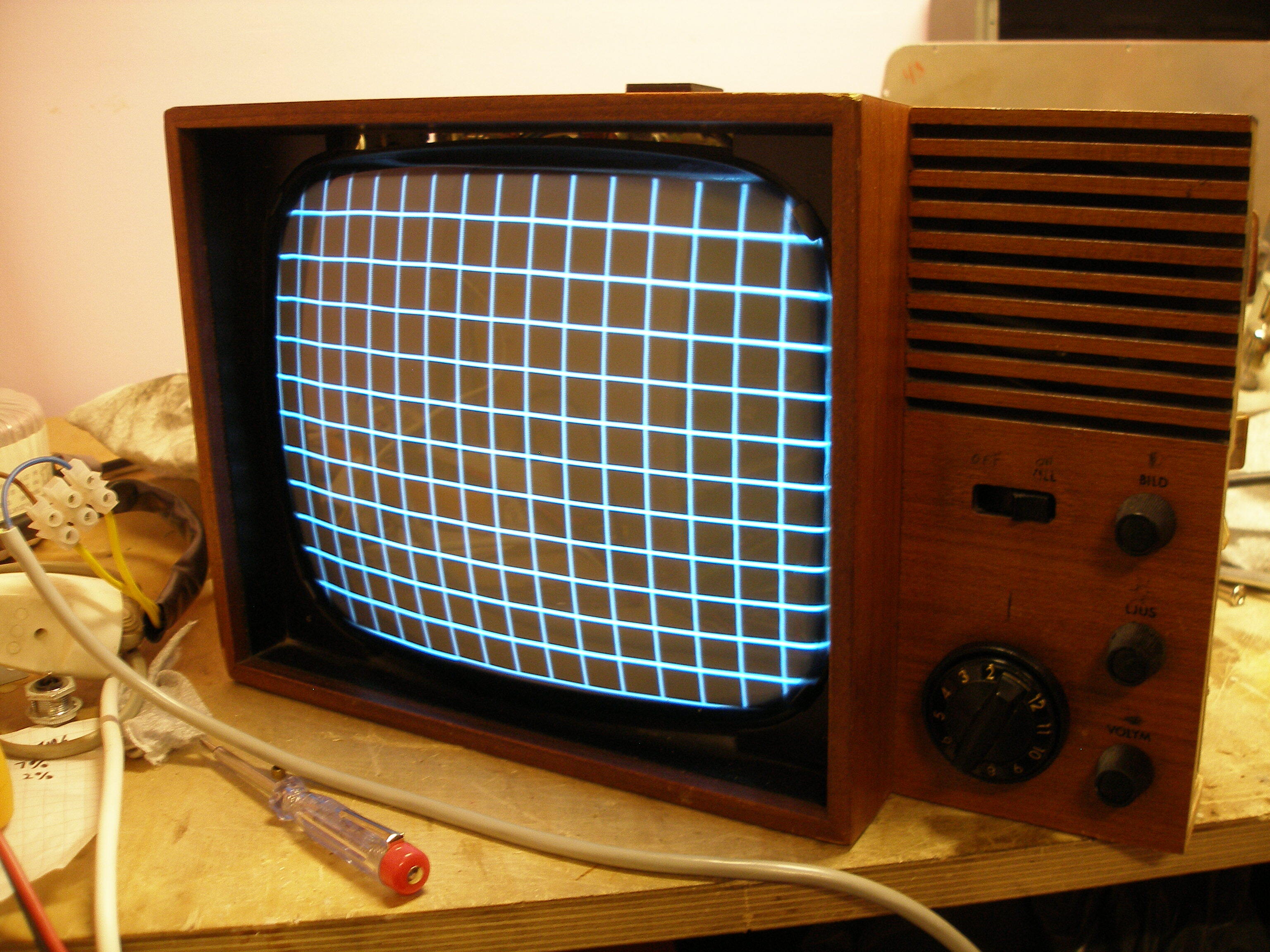

Pistetään testikuvageneraattorista kuvaa!

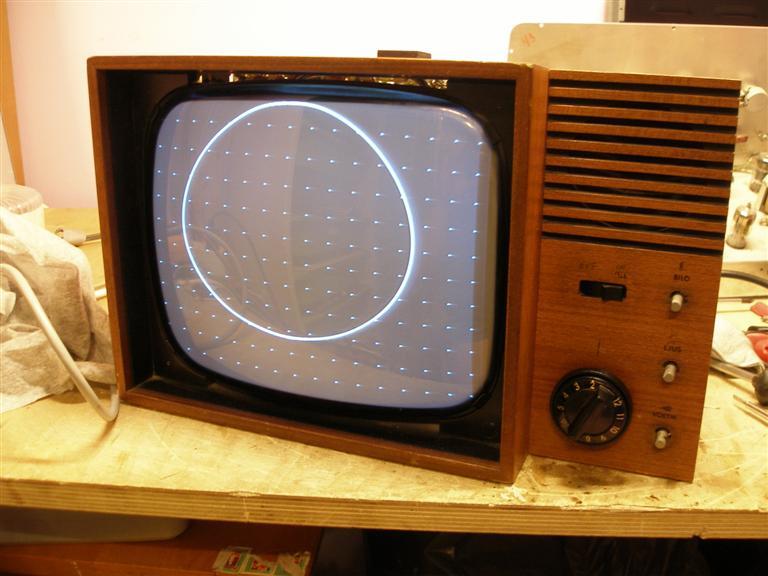

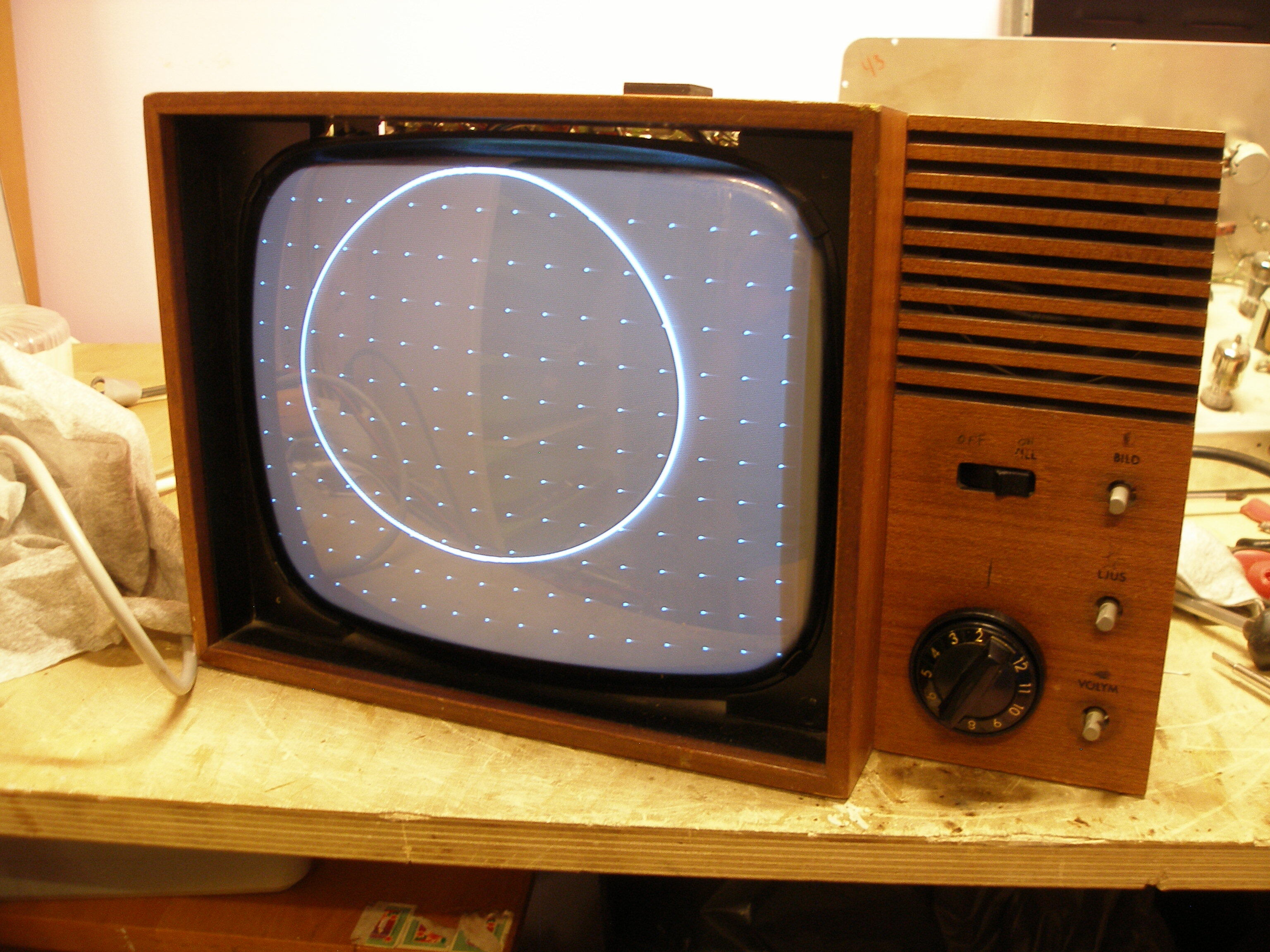

Testikuvageneraattorin antama ympyrä ei jostain syystä sijoitu keskelle kuvaruutua.

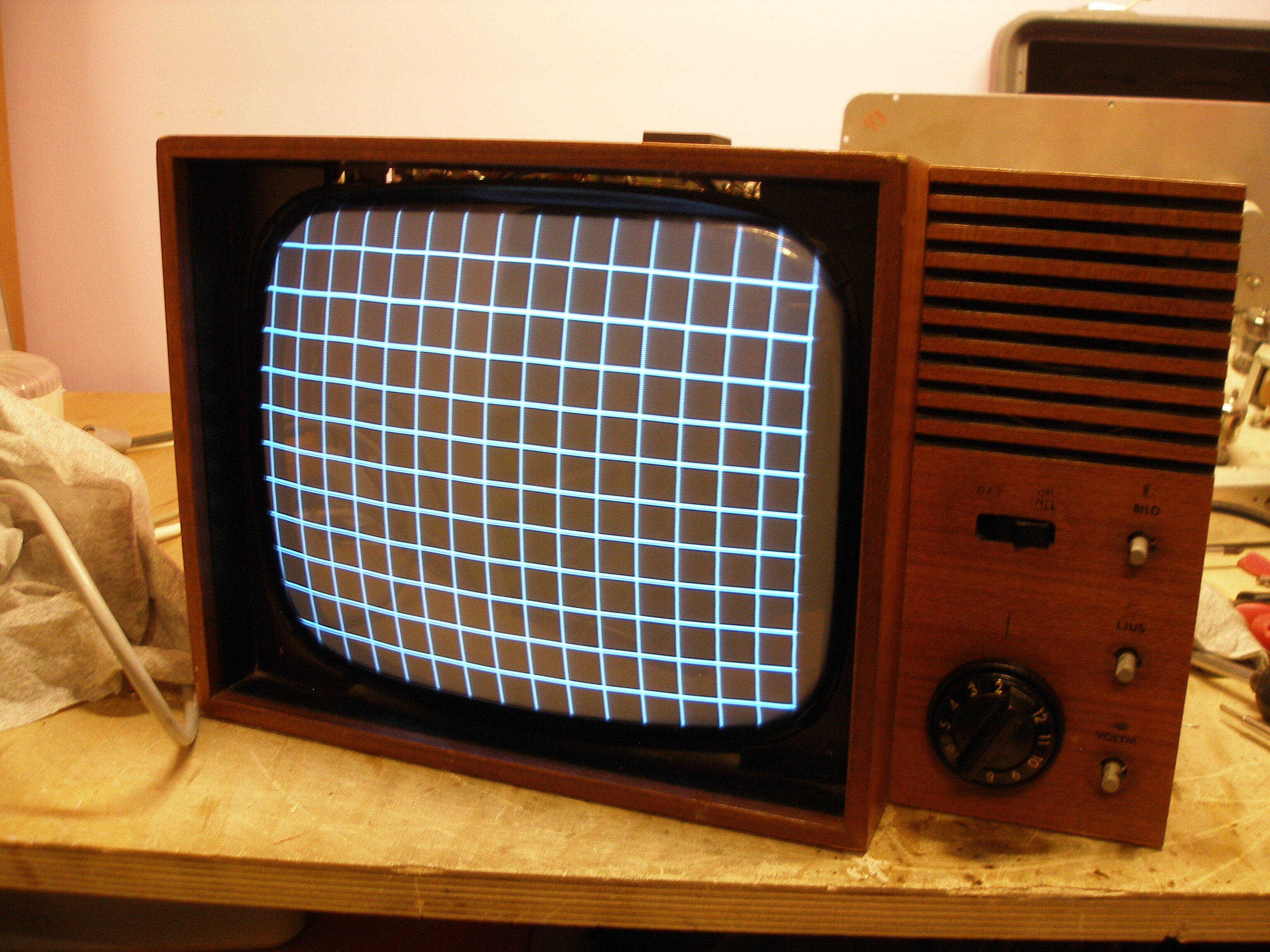

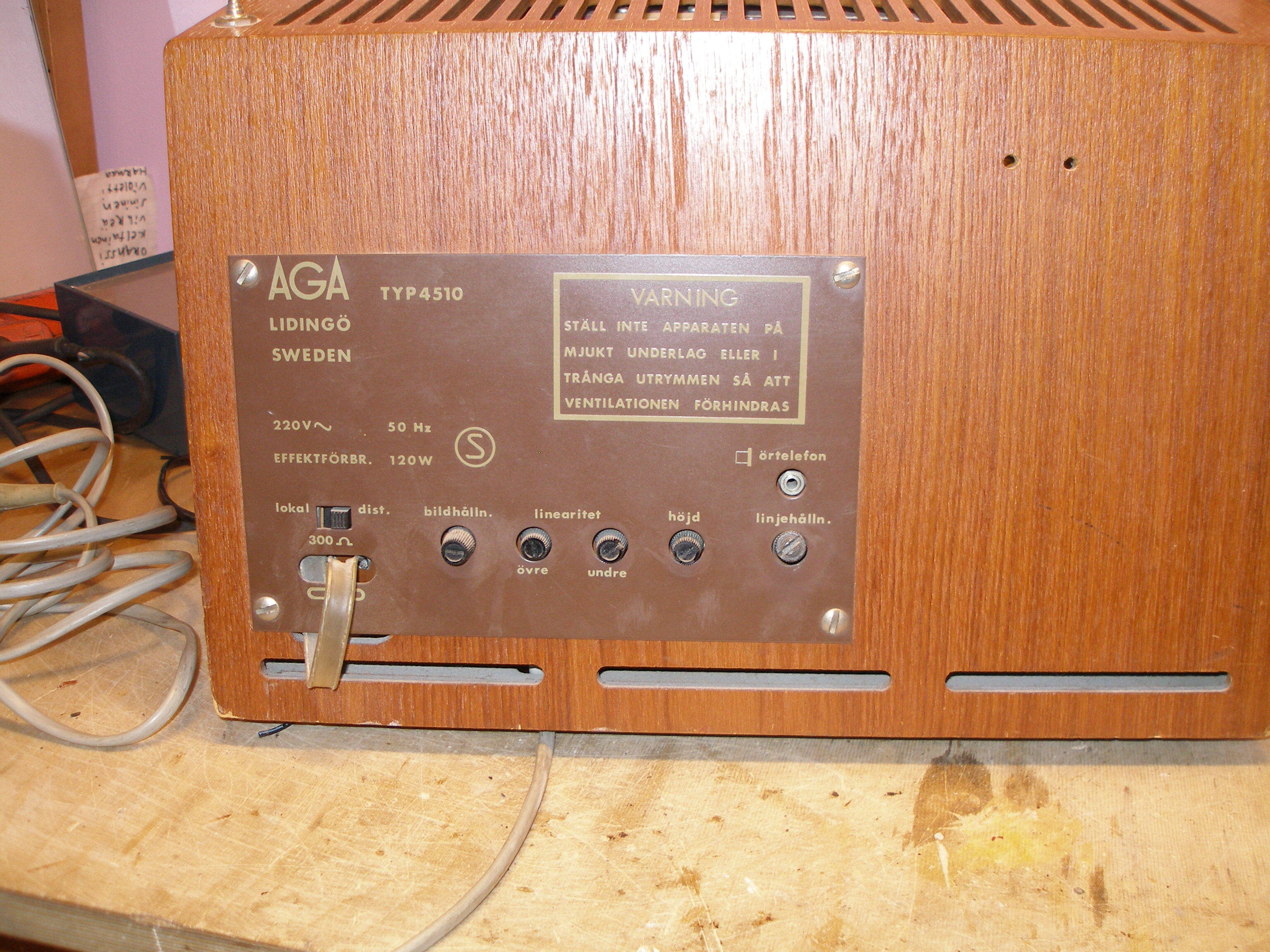

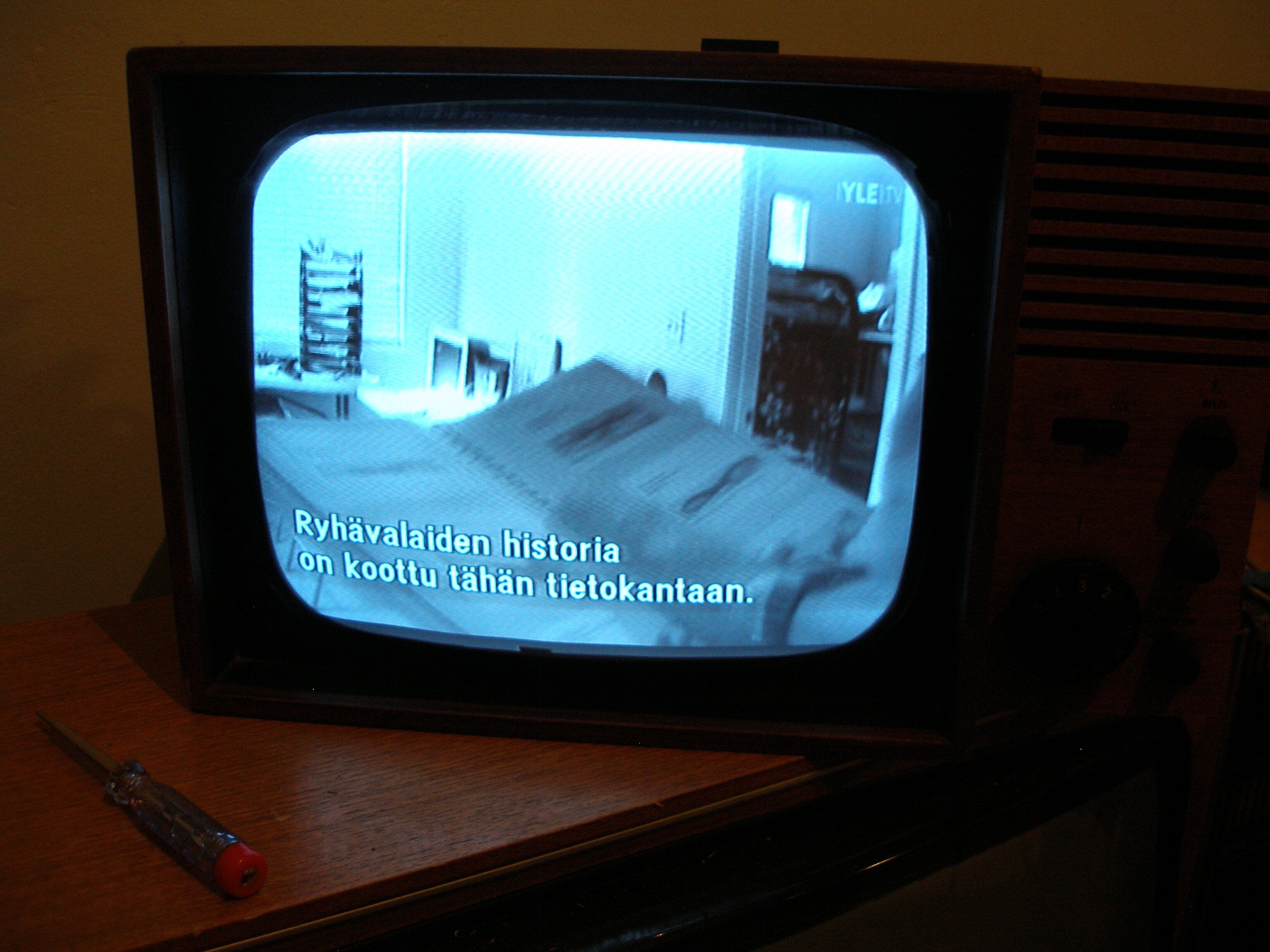

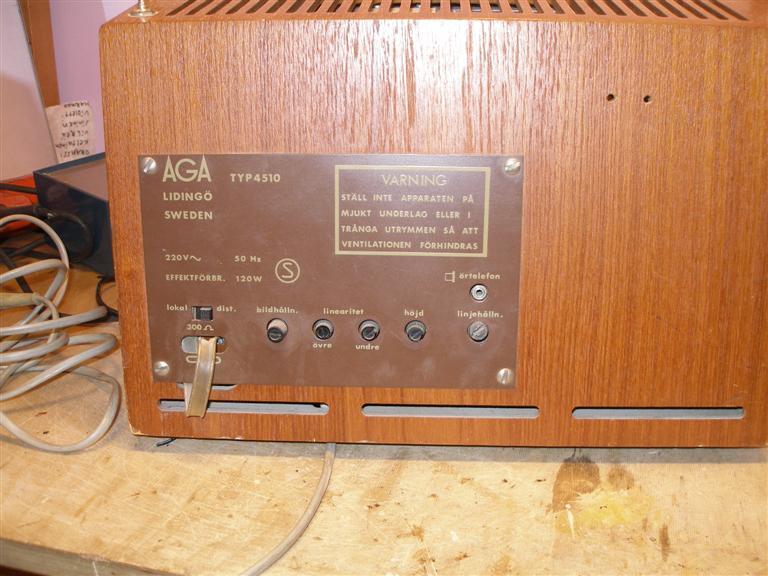

Kuva on säädetty suht hyvin kuntoon. Tässä on juovataajuus ja pystylineaarisuudet ulkoapäin säädettävissä, joten niitä voi korjailla aina kun mielii. Kuvan keskityksen tein.

Ei tämä ihan täysin kunnossa ole, paras äänenlaatu ei tule silloin kun kuva on parhaimmillaan. Kyseessä taitaa olla vika tai sitten joku on ruuvaillut keloja. Asiaa voivi varovasti lähestyä koittamalla paraneeko ääni säätämällä FM diskriminaattorin keloja. Tässä mallissa ääni menee vasta videopääteputken anodilta etenpäin äänen kaistasuodattimille.
