Televisiopäiväkirja

Nyt se sitten tapahtui saatana. Tänään tiistaina (11.1.2011) ostin televisiovastaanottimen! Olen jo pitkään havitellut roskiksesta jotain vanhempaa Saloraa, kun minulla nyt kaavioita niihin on runsaasti. Erään tahon kautta en paljasta tarkemmin tahoja, jottei anonymiteetti vaaraannu, mutta kuitenkin ostin Laatu television 20 eurolla!

Tämän sivun tarkoituksena on toimia television kunnostus päiväkirjana. Nimitäin kun minä maksoin rahaa tuosta, niin en sitä tule hylkäämään kovin nopeasti. Jos se toimintakuntoon saadaan, se tulee tulemaan viihdekeskukseeni Salora Finlandian ja Salora Ravennan kanssa. Viihdekeskuksessani olisi silloin mustavalko -ja väritelevisio ja putkiradio. Repikääpäs siitä mokomat laajakuvaääliöt >:@

Salora kaaviot saivat minut innostumaan ostamaan television, sillä pari kuukautta aikaisemmin tuossa syksyllä ostin eräältä sedältä nipun Saloran kaavioita 50 ja 60-luvun malleihin. Ostaessani tätä tiedoston jo, ettei minulla juuri tähän malliin löydy kaaviota (Boston 8). Boston 7 ja Boston 10 kaaviot löytyvät. Mutta vittu! >:O tämä on juuri se välimalli, kone on erilainen seiskassa ja kympissä saatana >:@ Eli kaavioita minulla ei tähän ole. Voihan vittu, mutta ei anneta sen lannistaa ehkä löydämme tähän kaaviot vielä joskus ja perehdytään tähän nyt ihan oikeasti ajan kanssa ja tunteella, niin ehkä me tästä selviämme ilman kaavioitakin. Onhan minulla niitä muita, joista voin toimintaselostetta lukea ja oppia asioita, samalla kaavalla ne menee vaikka ei ihan saman tyyppinen kone olekkaan.

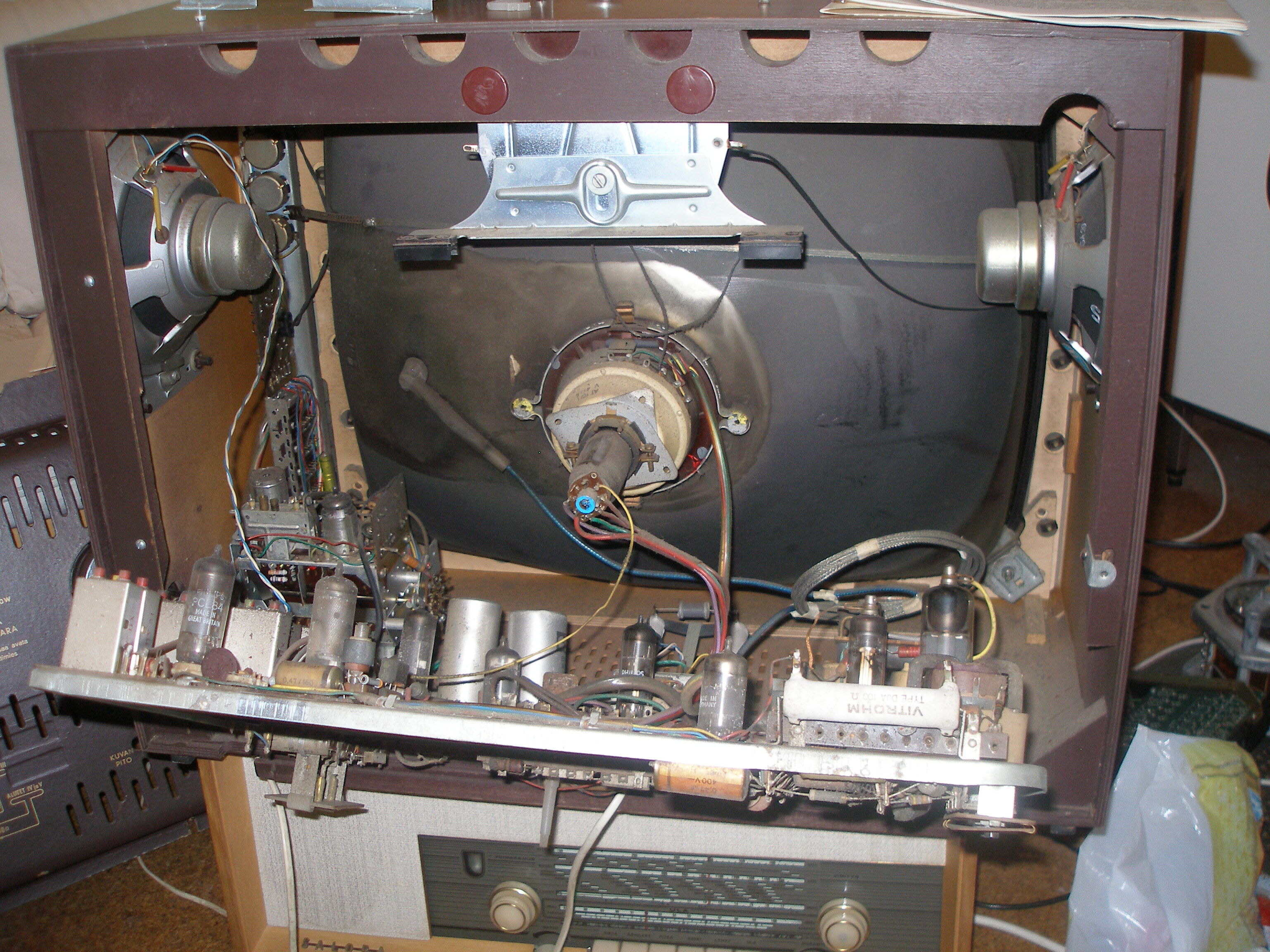

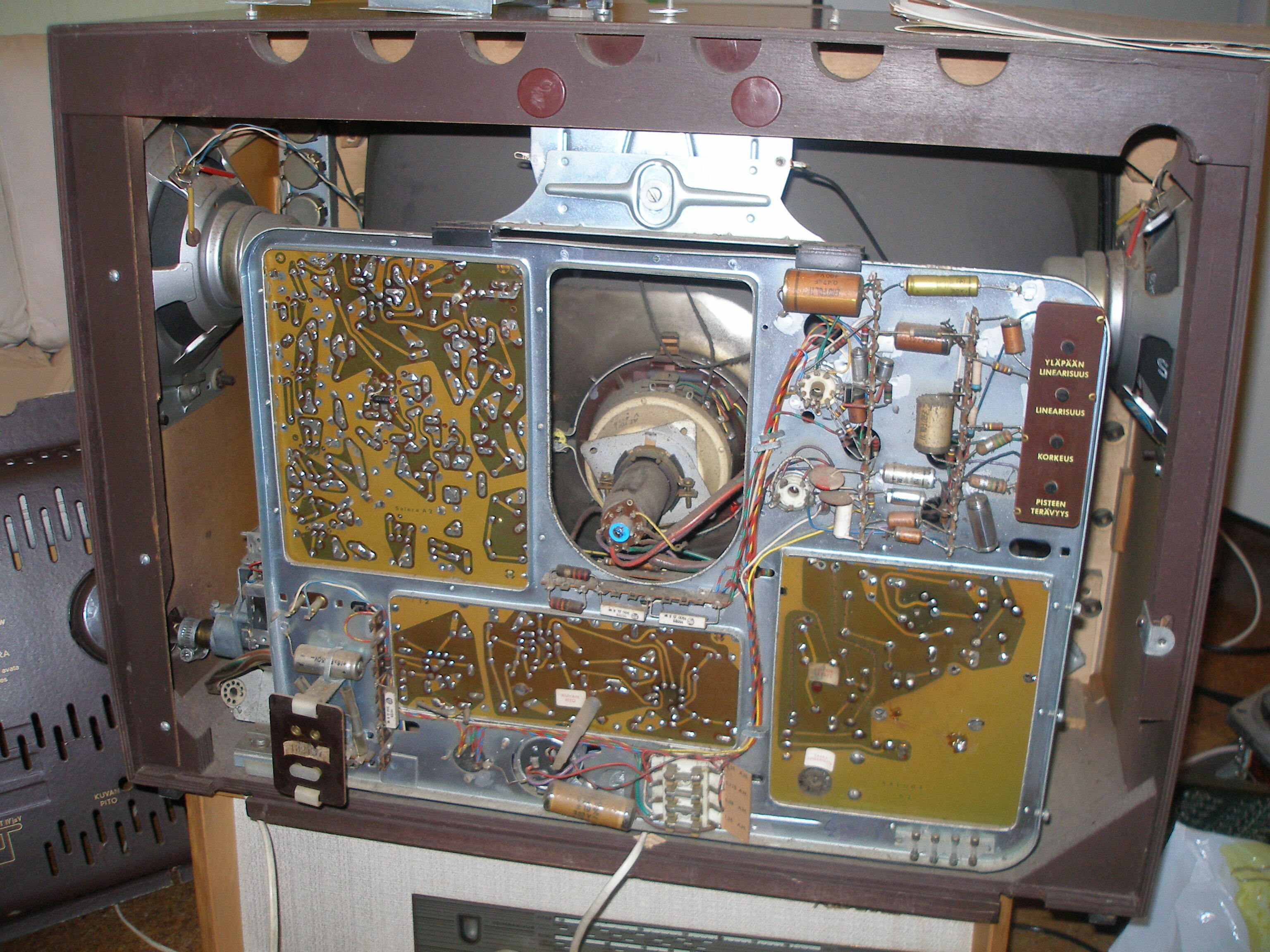

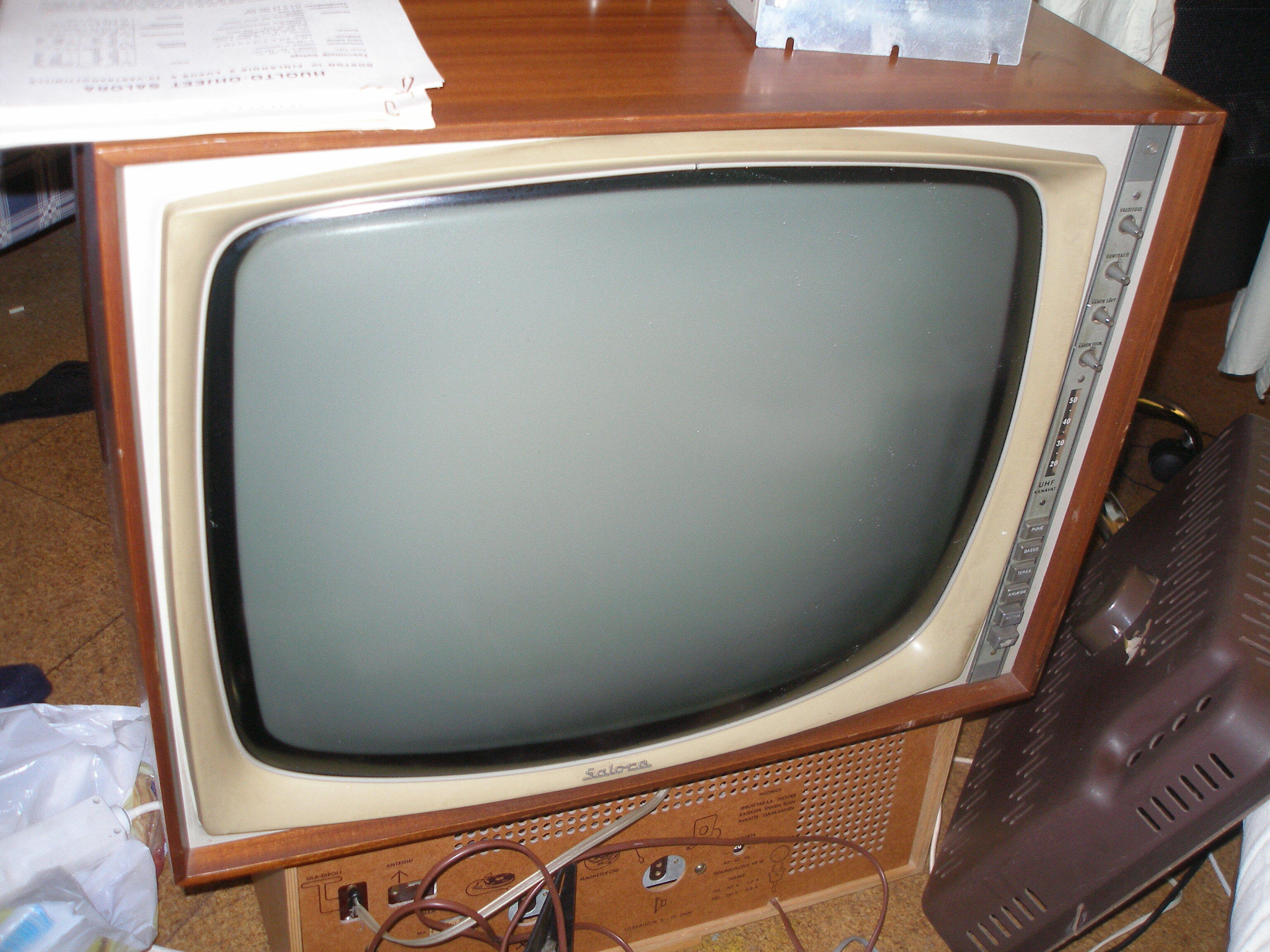

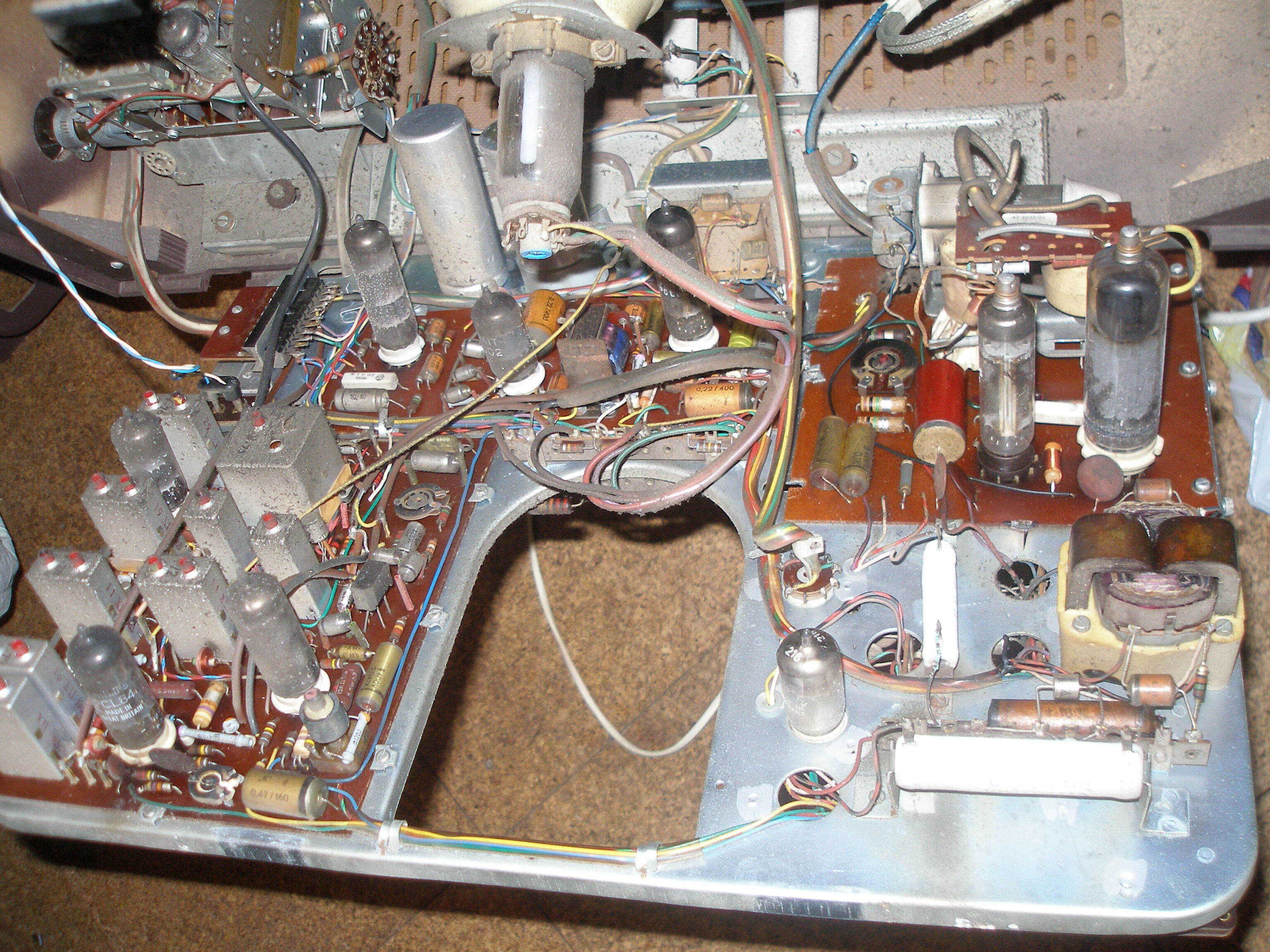

Siinä muutama kuvanen lähtötilanteesta. Saattaa mennä vielä hetkinen aikaa, kun tuo vaatehuone on niin sekasorrossa, ettei sinne mahdu kovin paljon puuhastelemaan, kun sen saa siivottua pääsee paremmin puikkoihin. Mutta alkuvalmisteluja ja tutkimsita voidaan suorittaa ihan täälläkin. Ainakin elkot tulee käymään mittarin kautta ennen virtojen päälle laittoa, samoin pikikonkat vaihdetaan armotta uusiin, se on ennemmin poikkeus kuin sääntö, että ne alkavat hetken käytön jälkeen kiehumaan ja polttavat sulakkeen, pahimmassa tapauksessa jotain muutakin.

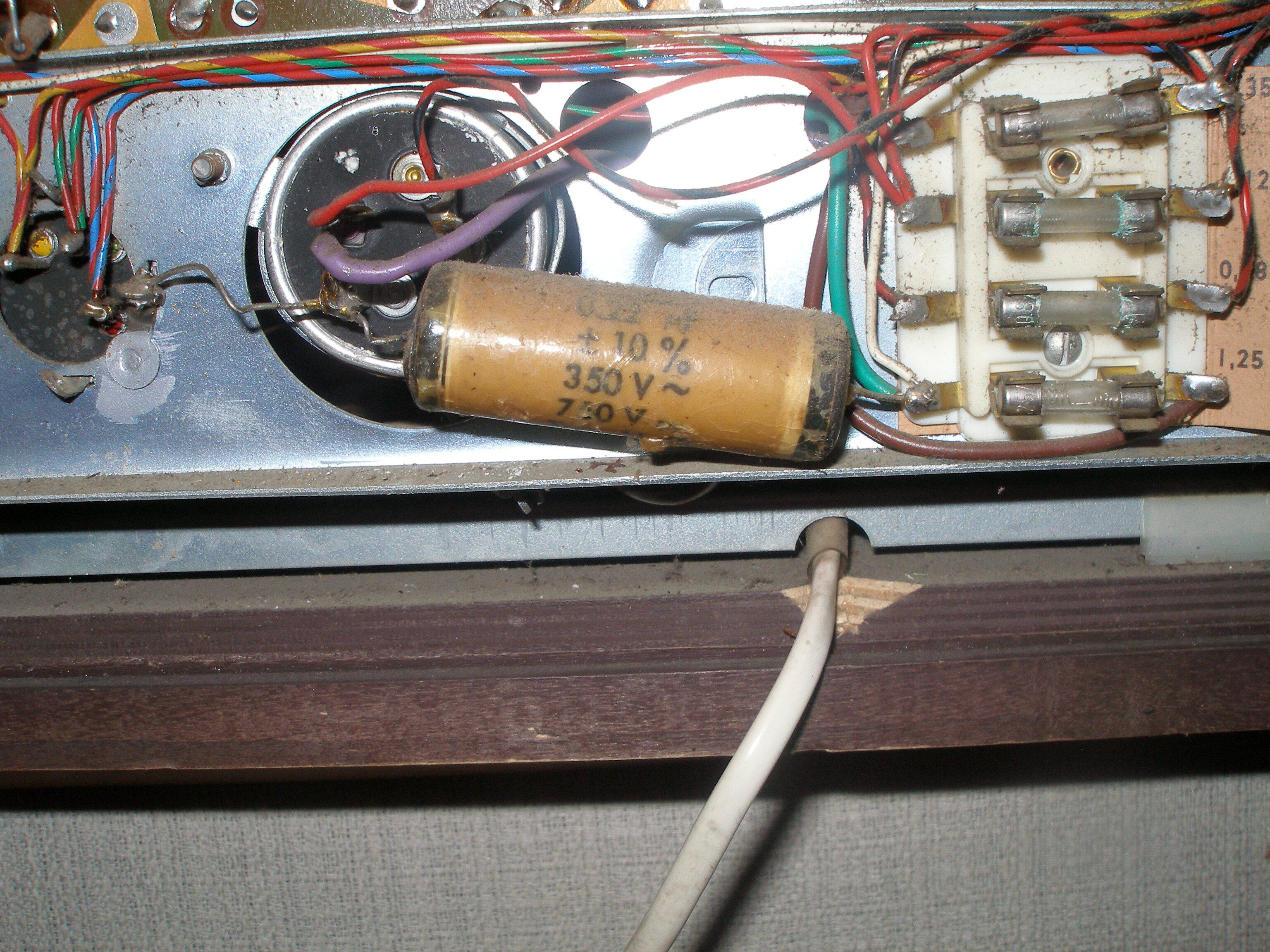

Tuo on se pahin, poweripuolen häiriönpoistaja. Se kiehahtaa yleensä ensin. Kuvasta nähdään myös sulakkeiden olevan hapettuneita. Yleensä ne eivät anna kosketusta ollenkaan, vaan täytyy hiomapaperilla hangata pesää ja sulaketta. Toinen ovela ketku on virtanappula. Paloturvallisuusyistä en yleensä oikuttelevaa virtanappulaa käytä, vaan suoraan lenkitän sen ohi. Ne ei yleensä ole avattavaa mallia, niin ei pääse puhdistamaan koskettimia.

Entis aikoihin verrattuna alkuoperaatioita helpottaa paljon ESR mittari! Ennen virtojen laittoa on syytä elkotkin käydä läpi. Ja sitten myös virrat päälle laittaessa olen ensin pistänyt koneen päälle ilman hehkuja, sitten vasta hehkujen kanssa, ettei vain pääse särkymään osaset. Minulla taitaa itse asiassa olla varalla kenttä -ja juovamuuntajat. Ainakin kenttäpäätemuuntaja. Se on niin yksinkertainen kapistuis, ettei niiden taholla ole tapahtunut varmastikaan muutoksia! Toki pienet vaihteluvuudet kompensoidaan säädöillä.

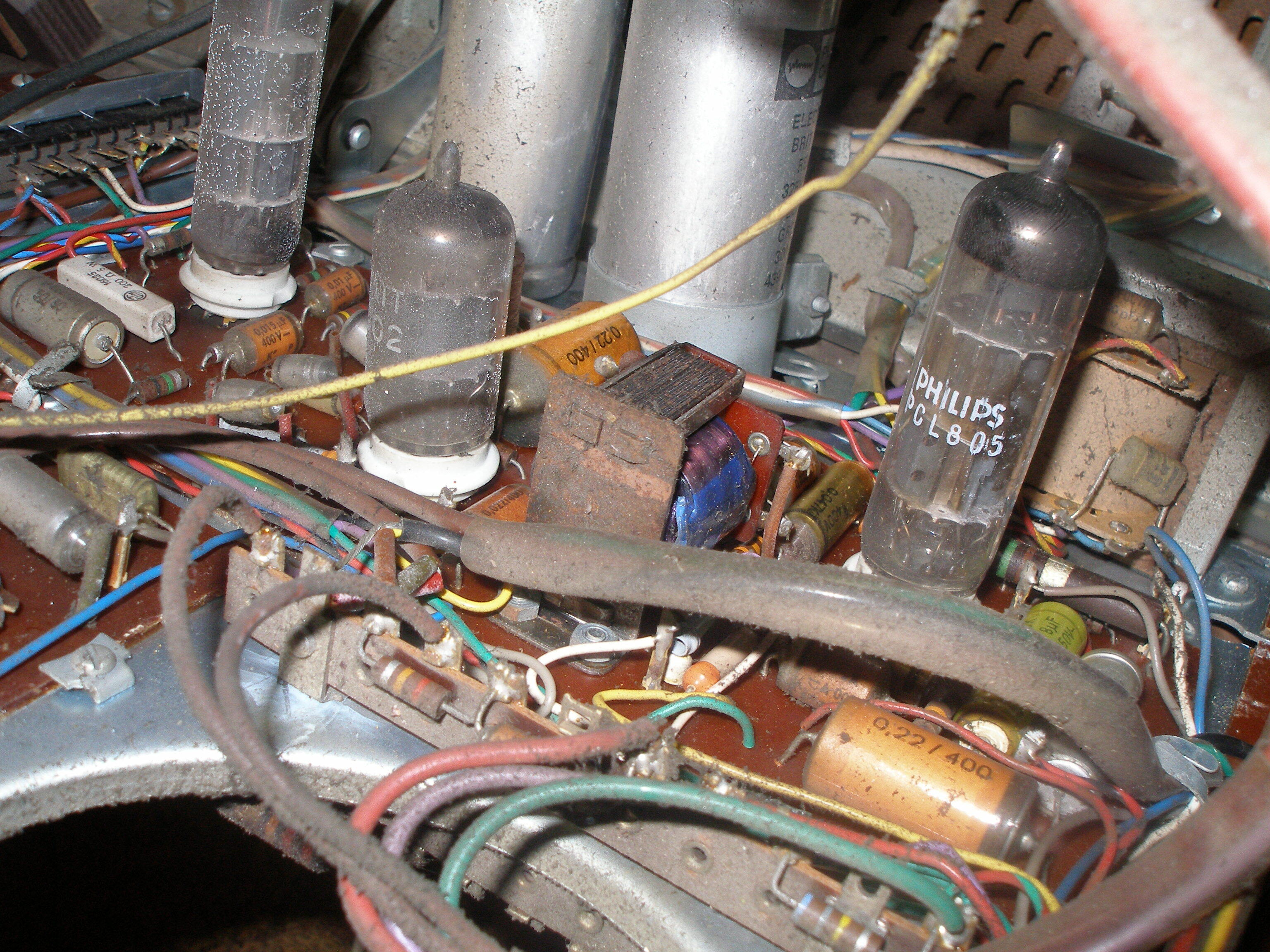

Ruostetta kenttäoskillaattorin muuntajassa

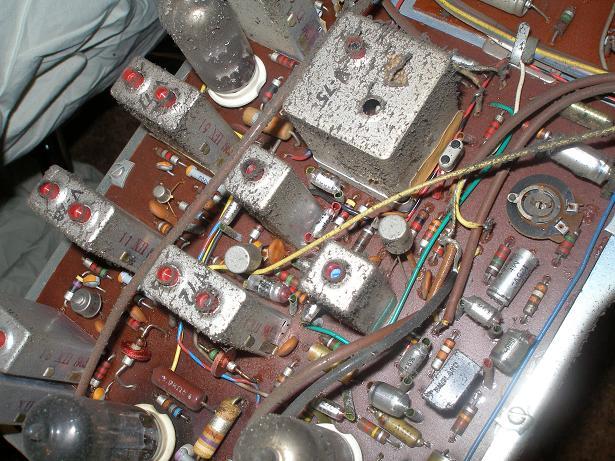

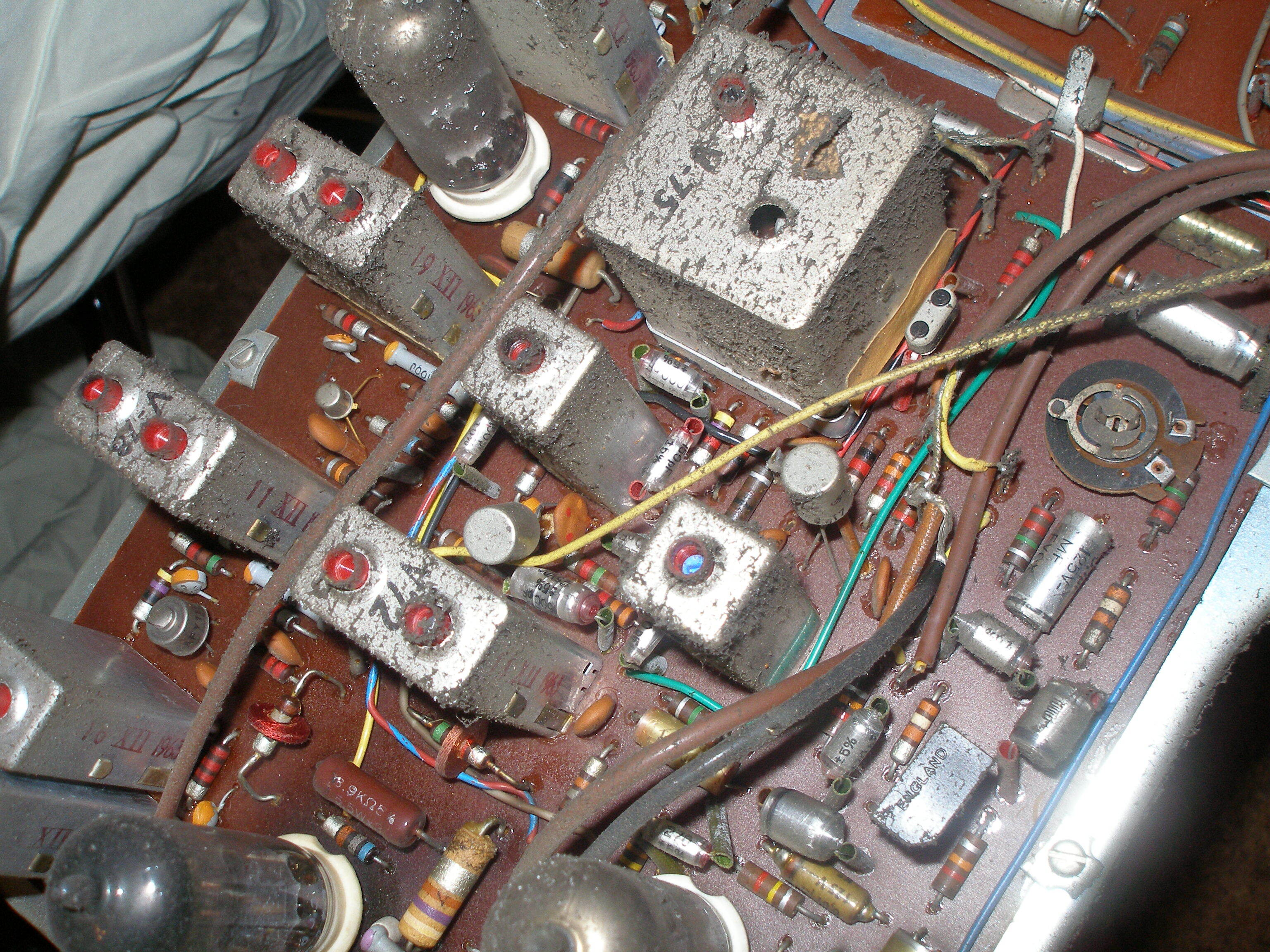

On tässä muutama ilkeä ransistorikin >:@ välitaajuus -ja audio puolella

Jääkäämme odottamaan päivityksiä taasen. Huomenna putsataan ja puunataan konetta ja siivoillaan vaatehuonetta. Ai niin tuo oli toiselta kyljeltään linnunpaskassa, ne jo puunasin pois. Ennen toimintakuntoon saamista ei kannata ulkonäöllisiin seikkoihin pureutua, sillä korjauskelvottomalla laitteella ne menevät hukkaan. Kyllä se toiminta on se tärkein ja ulkonäkö on mitä on.

Kirjoitettu 11.1.2011 kello 23:43

Teimpäs tässä illan ratoksi vielä lisää tutkimuksia joista kävi ilmi tuon olevan sekasikiö BOSTON 7 ja BOSTON 10 väliltä. Nimitäin Boston 7:ssa on pulssierotin EHC84, jonka jälkeen tulee juovaoskillaattorin vaihediskriminaattori PCF80 triodiosa. Boston 8:ssani vaihediskriminaattori on hoidettu kahdella diodilla. Näin on hoidettu asia myös Boston 10:ssä. Juova -ja kenttäpäätemuuntajat ovat kaikissa kolmessa mallissa samat samoin pääteasteet. Boston 10:ssä on kenttäoskillaattori transistoroitu tässä ei onneksi ole. Pulssierotin on Boston 10:ssä PCF200 putkella. Luojas kiitos, ettei tässä kun sitä putkea ei minulla olisi >:@ Minulla oli n. 3 kk. sitten eräs manhattani siinä ei toiminut pystypito, kuva alkoi hetken välein seilaamaan eikä vikaa tahtonut mistään löytyä. Ehkä vika oli PCF200 putkessa kun sitä en päässyt vaihtamaan :@. Tähän minulta löytyy kaikkia putkia vähintään kaksi varastosta. Eräitä tyyppejä löytyy jopa kymmeniä, joten putkipulaa tämän kanssa ei pitäisi tulla. Paitsi kuvaputki vittu :@ No kuvaputki tuskin on hajalla, niin paskaa tuuria ei voi käydä >:@

Välitaajuus ja ääniosa poikkeaa Boston 7 ja Boston 10:stä radikaalisti. Videopäätettä en jaksanut tutkia vielä, mutta sama putki ainakin löytyy, kuin seiskasta. Koitetaan huomenna jo päästä mittailemaan elkot. Nyt savukkeelle saatana alkaa kiristää vanne otsahaa.

12.1.2011

Aletaampas suorittamaan mittauksia >:@

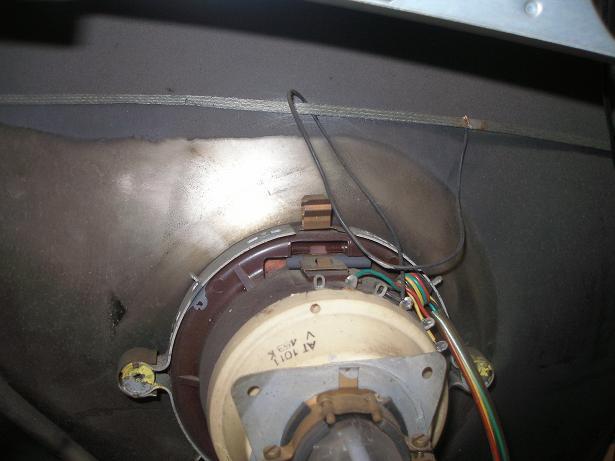

Tyynyvääristymän korjausmagneetit on lähtenyt tiehensä. Onneksi olen ollut aikoinaan viisas ja ottanut telkkarieista niitä talteen! Ei saatana että nyt pääsee itseään kiittämään siitäkin :)

UHF-puoli on lisävaruste. Tähän sitä ei kuulu. Liitin kyllä löytyy.

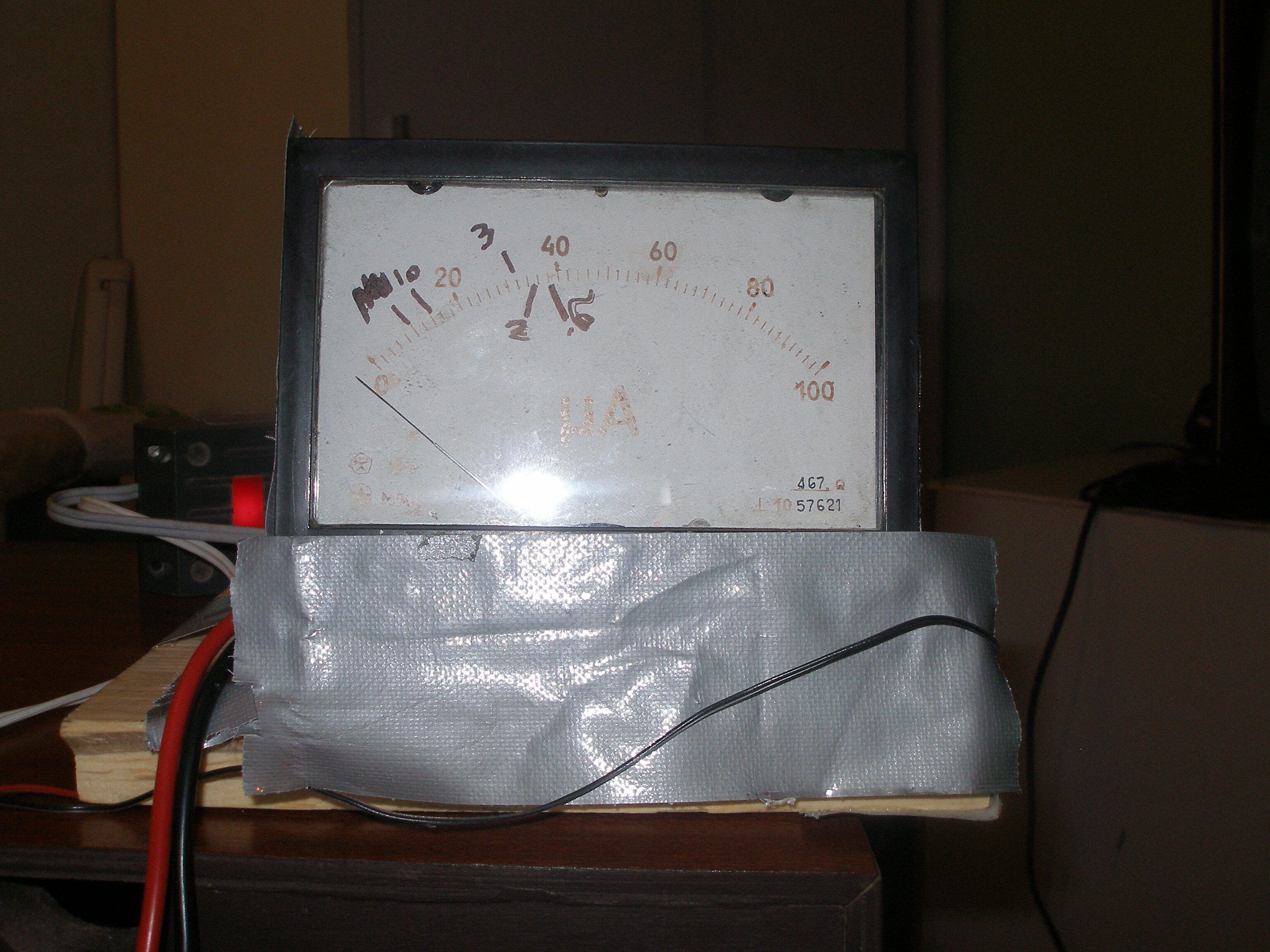

PenaNetworksin yksi suurimmista ylpeyksistä, ESR mittari! Suurimmassa osassa elkoissa oli ESR noin 3 ohmia, missään ei ollut enempää. Verkkoelkot oli täydessä hengessään!. Loppuen lopuksi aika vähän elkoja tuolla, ehkä yhteensä 7 verkkoelkot mukaan luettuna.

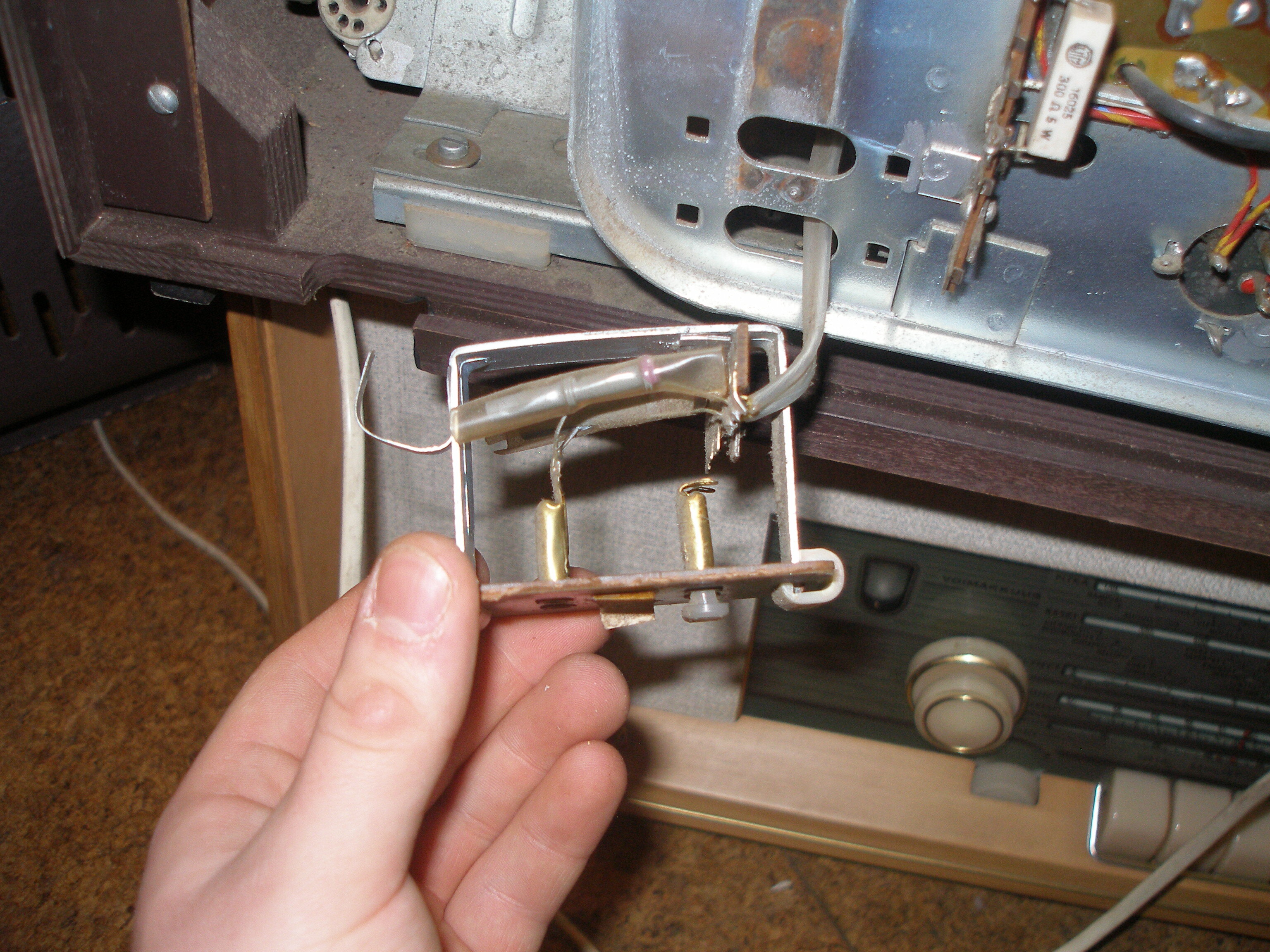

Oli muuten suuri yllätys, että virtakytkin toimi >:O Vaikka tuota oli joskus myyjän puheiden mukaan säilytetty ulkovarastossa. Sulakkeen koskettimet on umpihapettumassa. Ne hiotaan hioma paperilla, tämä alkaa jo pian olla vaille koekäyttöä!

ESR mukaan kun elkot oli tyydyttävässä kunnossa en niitä ala vaihtelemaan, ainakaan vielä. Toivotaan ettei mikään vuoda, se tuntuu olevan puhuttu aihe keskustelupalstoilla, itse en ole törmännyt koskaan vuotavaan elkoon >:O Siis semmoiseen, joka ESR arvo olisi moitteeton mutta silti vuotaisi. Yleensä vuotavat ovat pienen jännitteen ESR mittauksen mukaan jo täysin kuolleita.

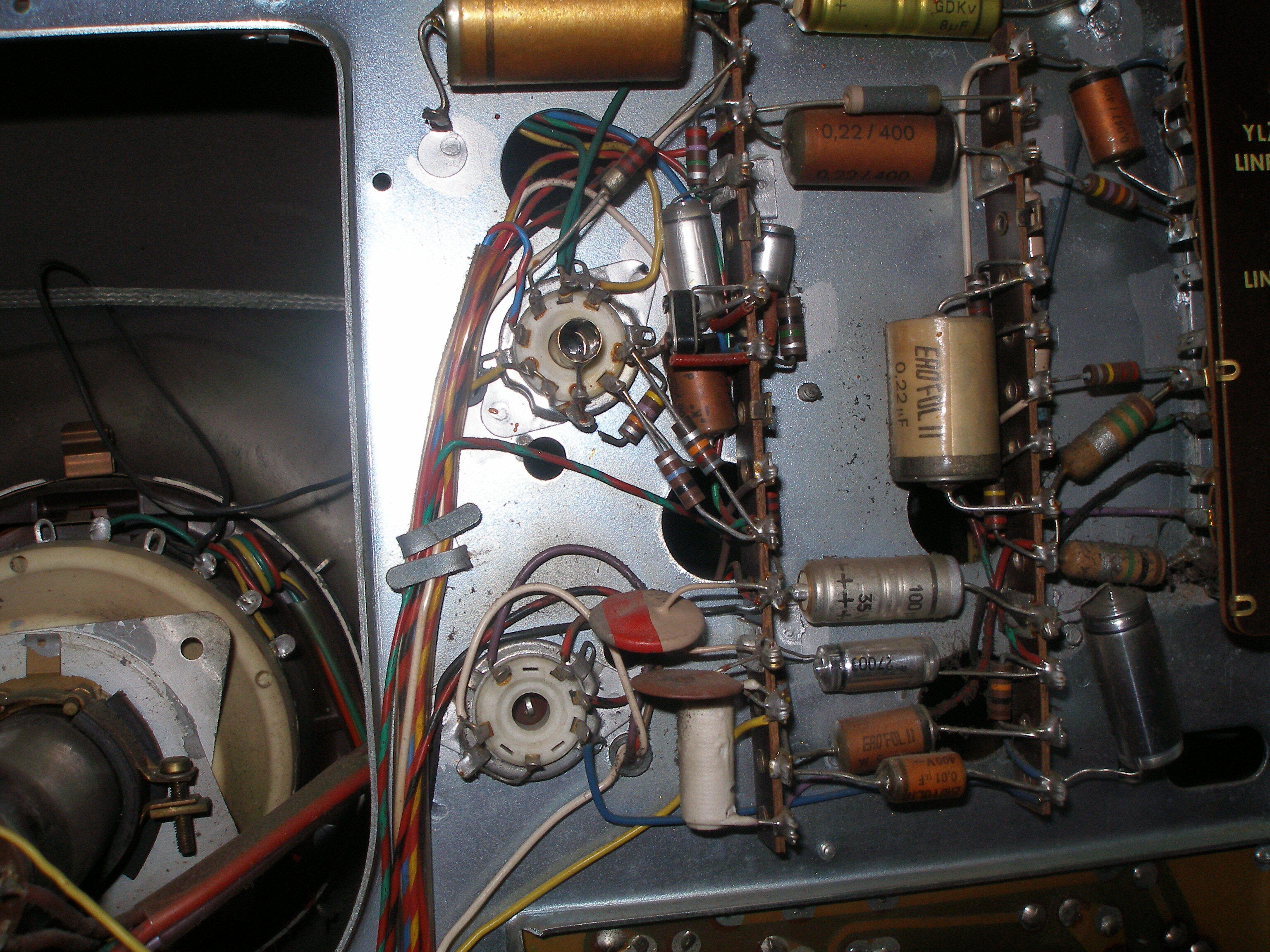

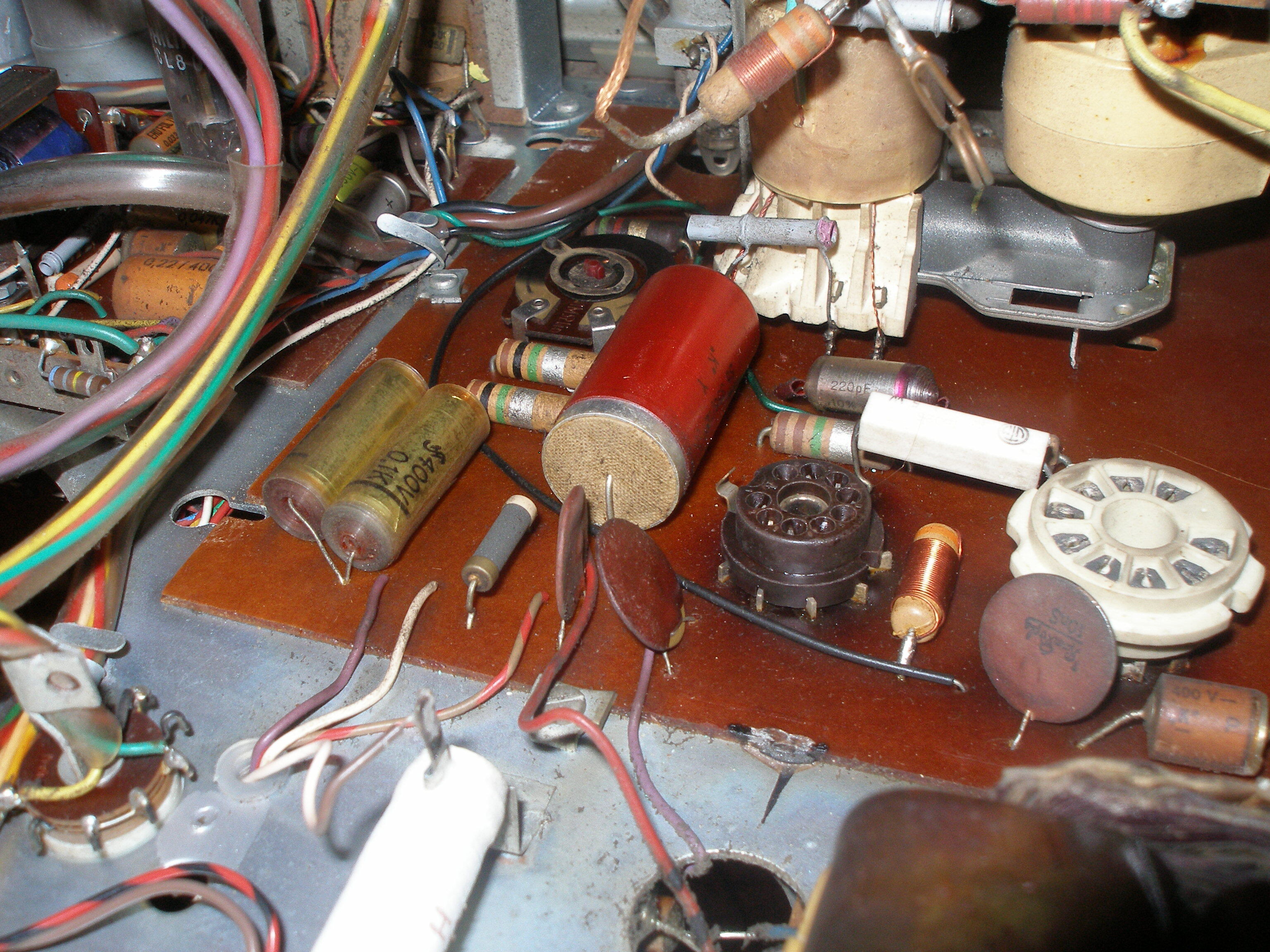

Tuo minua hieman ihmetyttää. Juovapäätteen boosterkonkka, ihan kun kannun toinen pääty olisi irrotettu >:O. Mutta ei ole, ainakin konkka on alkuperäinen. Tiedä sitten. Jostain syystä juovapäätteen diodiputkelle on laitettu muovinen putkenkanta, kaikki muut on posliinisia.

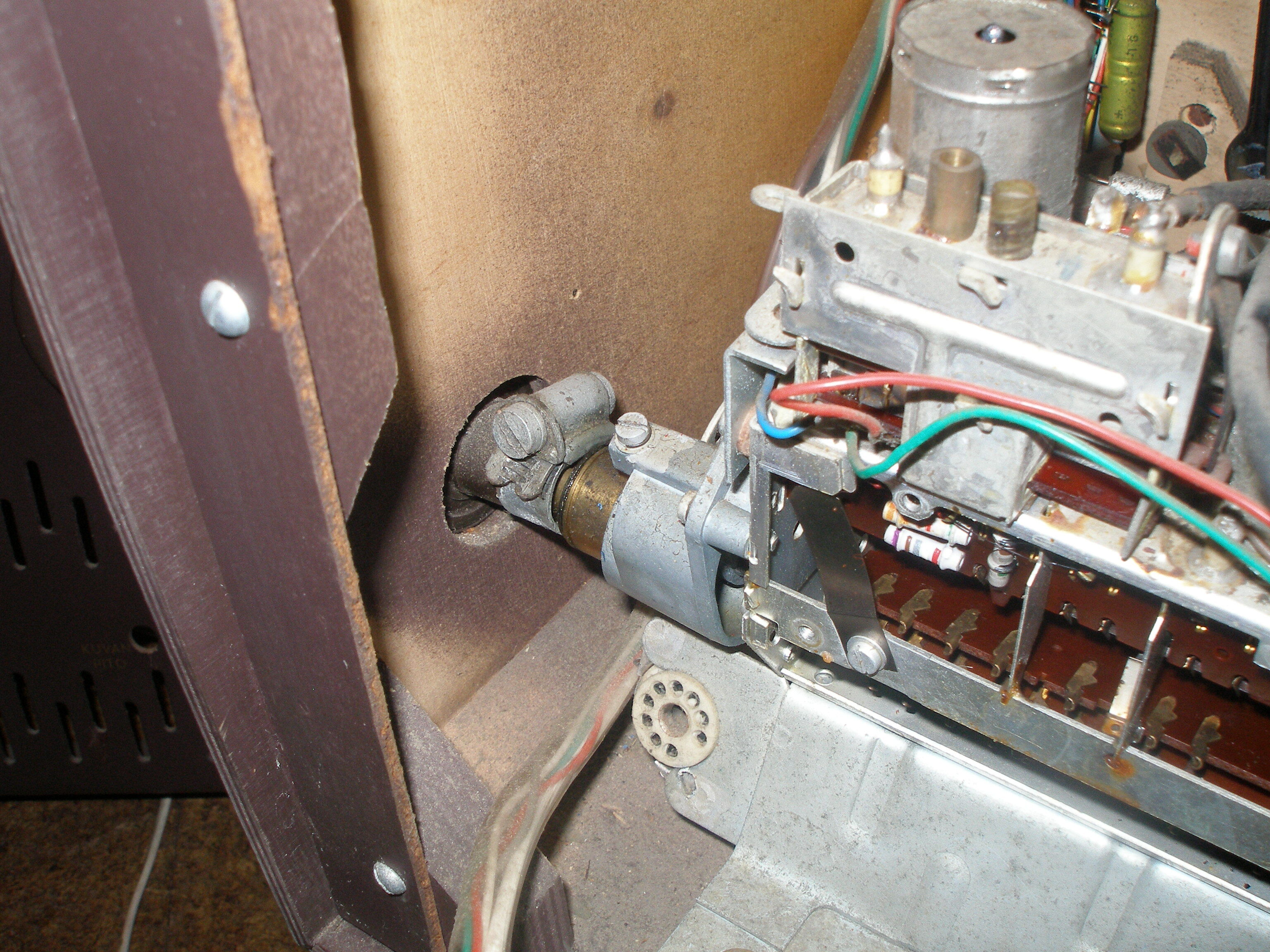

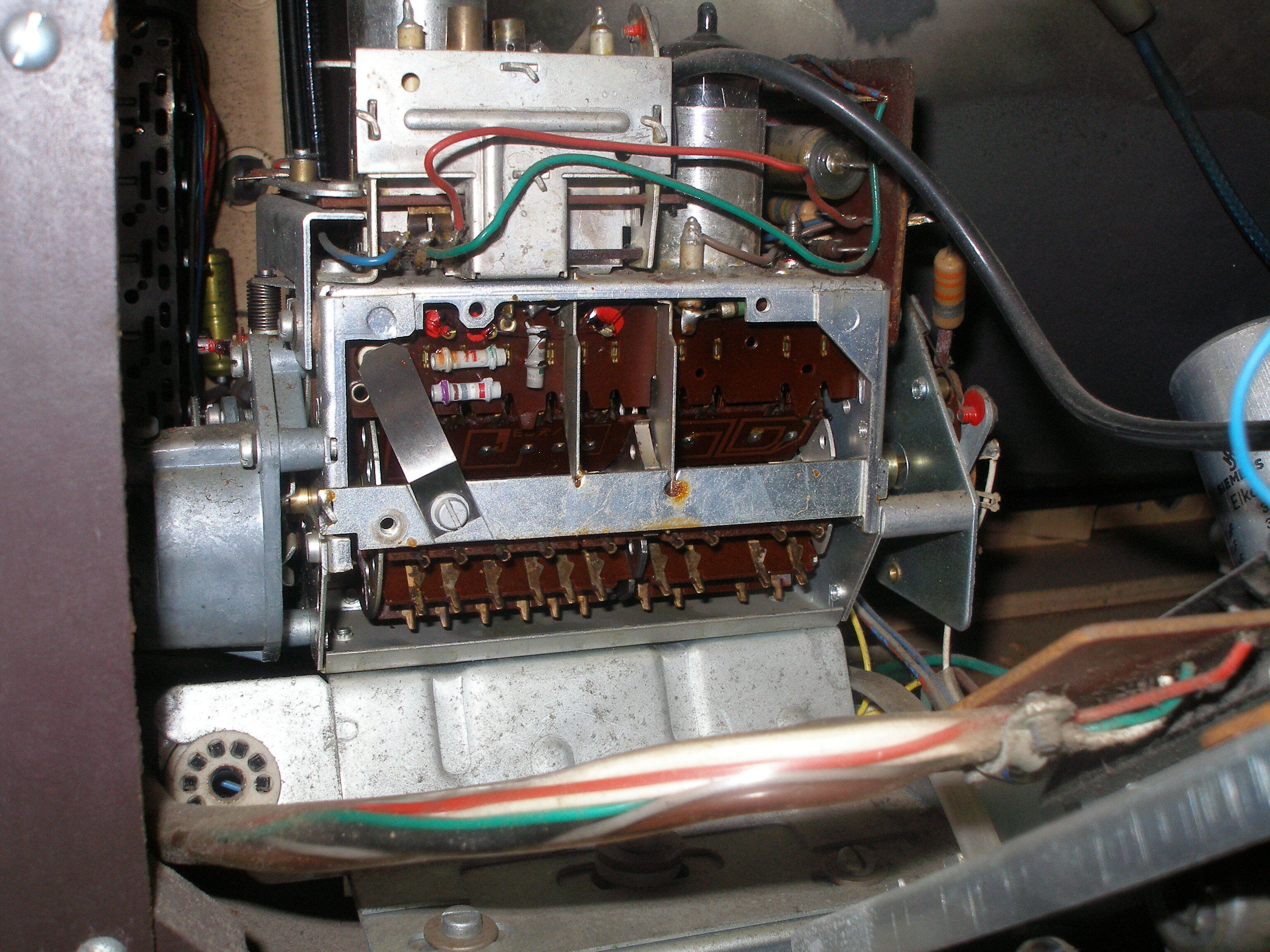

Tämänkin huomasin vasta imuroidessani koneistoa! VHF valitsimesta puuttuu kylki! Mitähän vittua joku on touhunu, toivottavasti ei ole mitään särkenyt sieltä. Alhaalla näkyvä putkenkannan soketti on UHF-virittimelle.

Viritys

Eihän nykykäytössä tarvitsisi viritintä ollenkaan, kun digilaatikosta katsellaan, mutta sitten tarvisi asianmukaisen eroitusmuuntajan kuvalle ja äänelle. Sanottakoon, että videoerotusmuuntajat ovat KALLIITA >:@ ja kyllä se alkuperäisessä kunnossa täytyy pitää. Minulla on VHF modulaattori ja baluneita, joten kunhan vain viritin toimisi niin sitä käytetään! Kiitokset toveri Yaroslaville VHF modulaattorista!

Ihailija kansan puhetta:

21:57 <@Lotto_> mää en ymmärrä mitä sää näät noissa vanhoissa paskoissa
21:57 <@Lotto_> tai SITÄ en ymmärrä että sinä MAKSAT noista :O

15:35 <@Lotto_> tuo televisio on paskaa
15:35 <@Lotto_> se varmaa palaisi komiasti tuolla jossain hiekkakuopalla.......
                :)

15.1.2011

Nyt kävi niin hassusti, että otin hieman tuisketta ja se innosti jatkamaan rojektia nimitäin minä tuon ensimäisen pikihäiriönpoistokonkan juotin pois ja pistin tilalle eräästä tietokone powerista irroittamani. Vanha oli 0.22 u ja uusi 0.86 u. TUossa tapauksessa ei ole niin tarkkaa minkä kokoinen siinä on, minulla ei nyt tähän hätään ole tai en jaksa etsiä tuonne diodin luokse toista häiriöin poistajaa. Pitää vielä katsella onko hehkutuspiirissä (juovapääteasteen luona) tuommonen pikikonkka, ajatelkaa eräässä philipsin tuotoksessa oli sitten kun mää en sitä huomannu ja se oli oikosulussa niin se poltti juovapääteputken hehkun katko, kun siihen vaikutti suoraan verkkojännite. Katsokaapas, asiahan on niin, että juovapäöäteputki on ensimäisen joukossa hehkutus piirissä. Silloin, kun jo sen putken jälkeen pääsi virrat maihin juovapääteputkeen vaikutti koko verkkojännite. Otan pari kuvasta Teille.

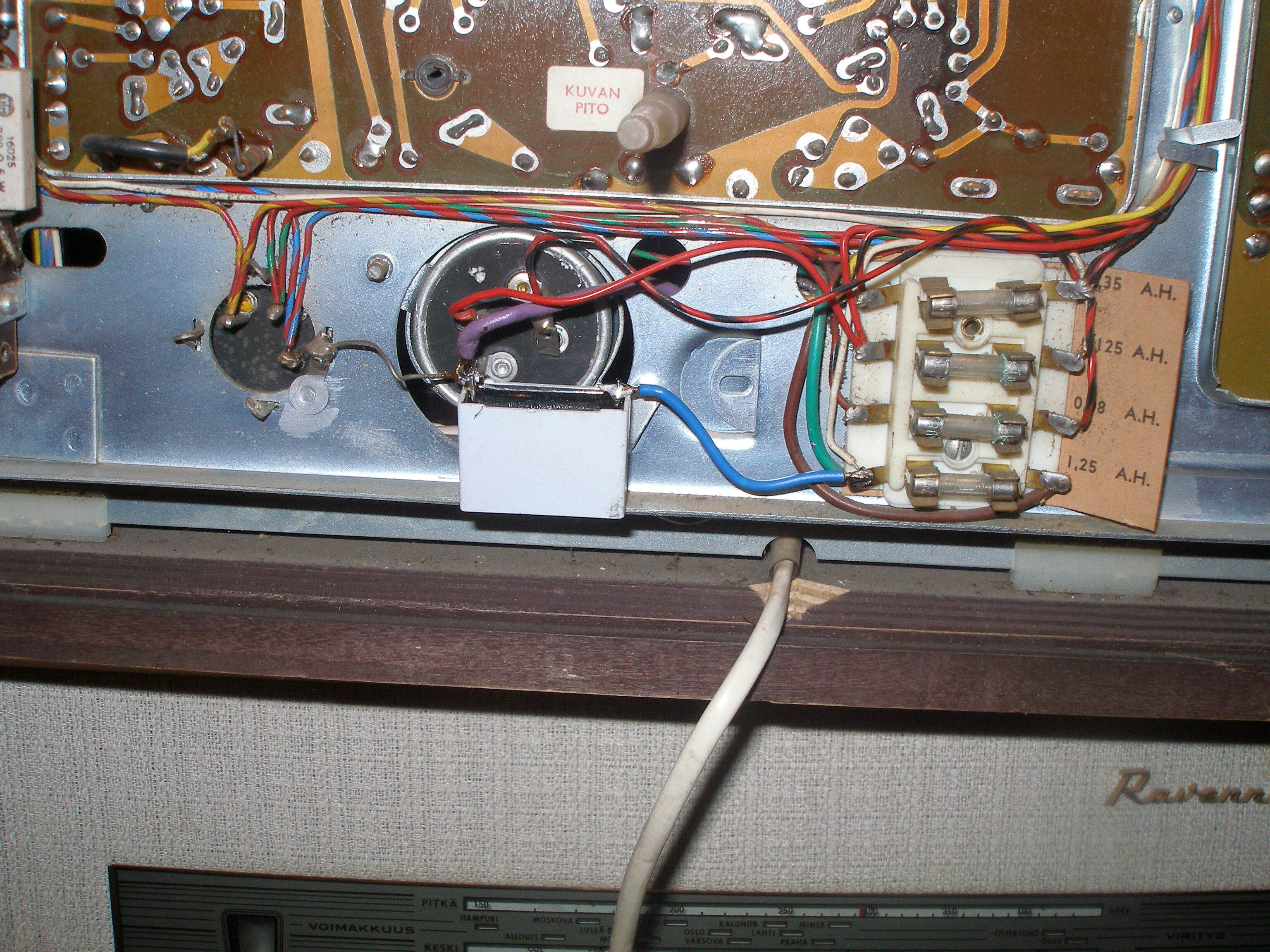

Siinä on uusi.

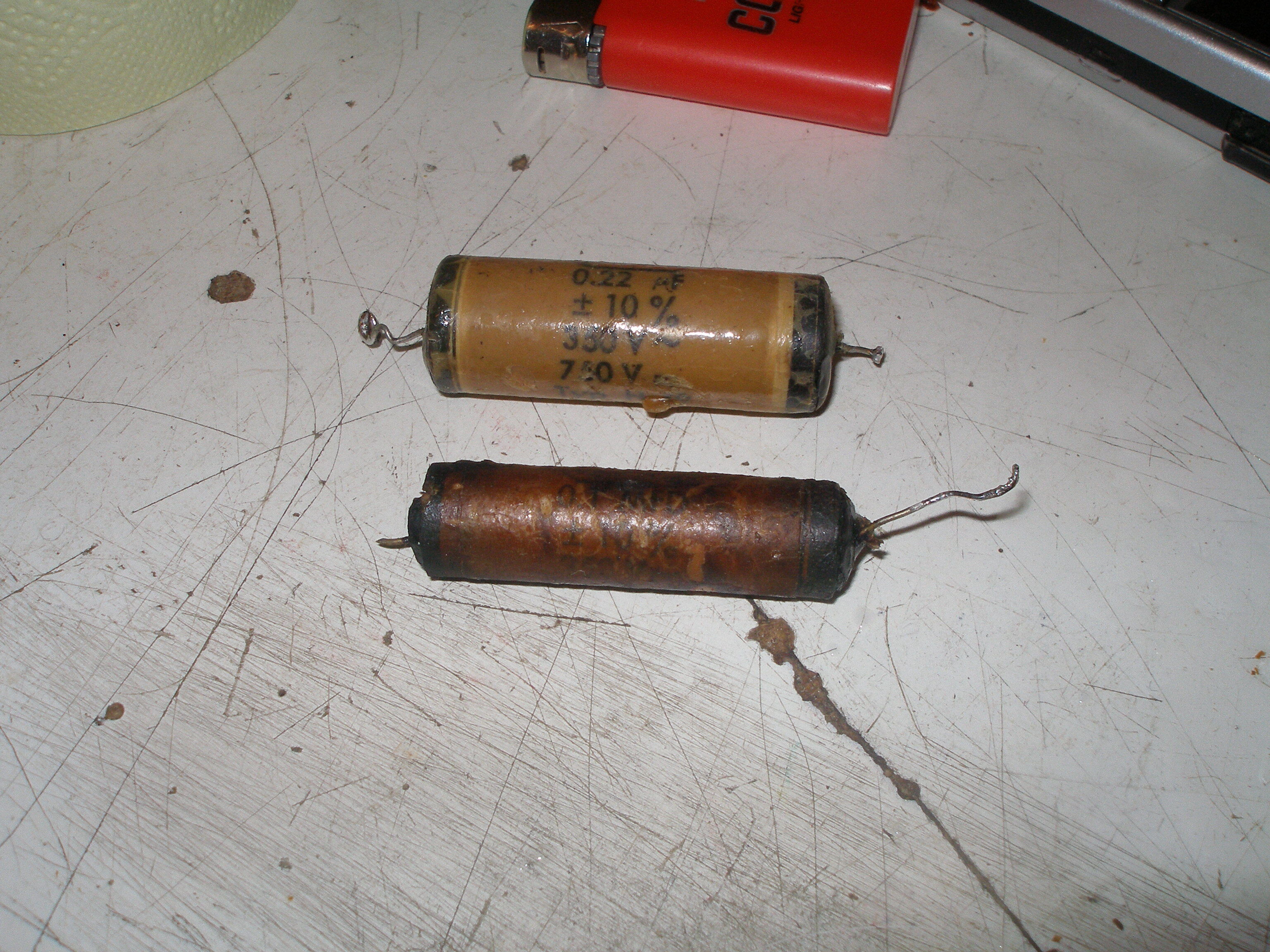

Nuo siis on niitä paholaisia. Muistakaa AINA VAIHTAA NE oli ne kuinka mitättömässä paikassa tahansa NE ALKAA AIVAN VARMASTI KIEHUMAAN JA ON ERITTÄIN SUURI PALOTURVALLISUUSRISKI, älkää pelätkö niiden vaihtoa, ne ovat niin vanhoja, että jos jossain näette ja epäröitte vaihtaa voitte oman tunnon tuskanne puhdistaa ajattelemalla niiden päässeen jo eläkkeelle ne ovat palvelleet uskollisesti kauan, jos te tuommoisia onnistutte jossain näkemään.

Noniin tein vielä viime hetken mittauksia ja mittauksissa totesin ennen tasasuuntausdiodia olevan puolen olevan vain 1k5 ohmin päässä maista. Aloin epäillä tuon toisen häiriönpoistokonkan luona ollutta vastusta (joka on lämmöstä mustunut, kun tuo toinen on jo päässyt aikaisemman omistajan "koekäytössä" kiehumaan). Vika ei ollut kuitenkaan siinä se oli ihan arvoissaan, vaan sittenpä tajusin, sehän kiertää hehkupiirin läpi! Perkele! Yksi putki irti, jolloin mittaaja näytti ääretöntä ei siis hätää :) :).

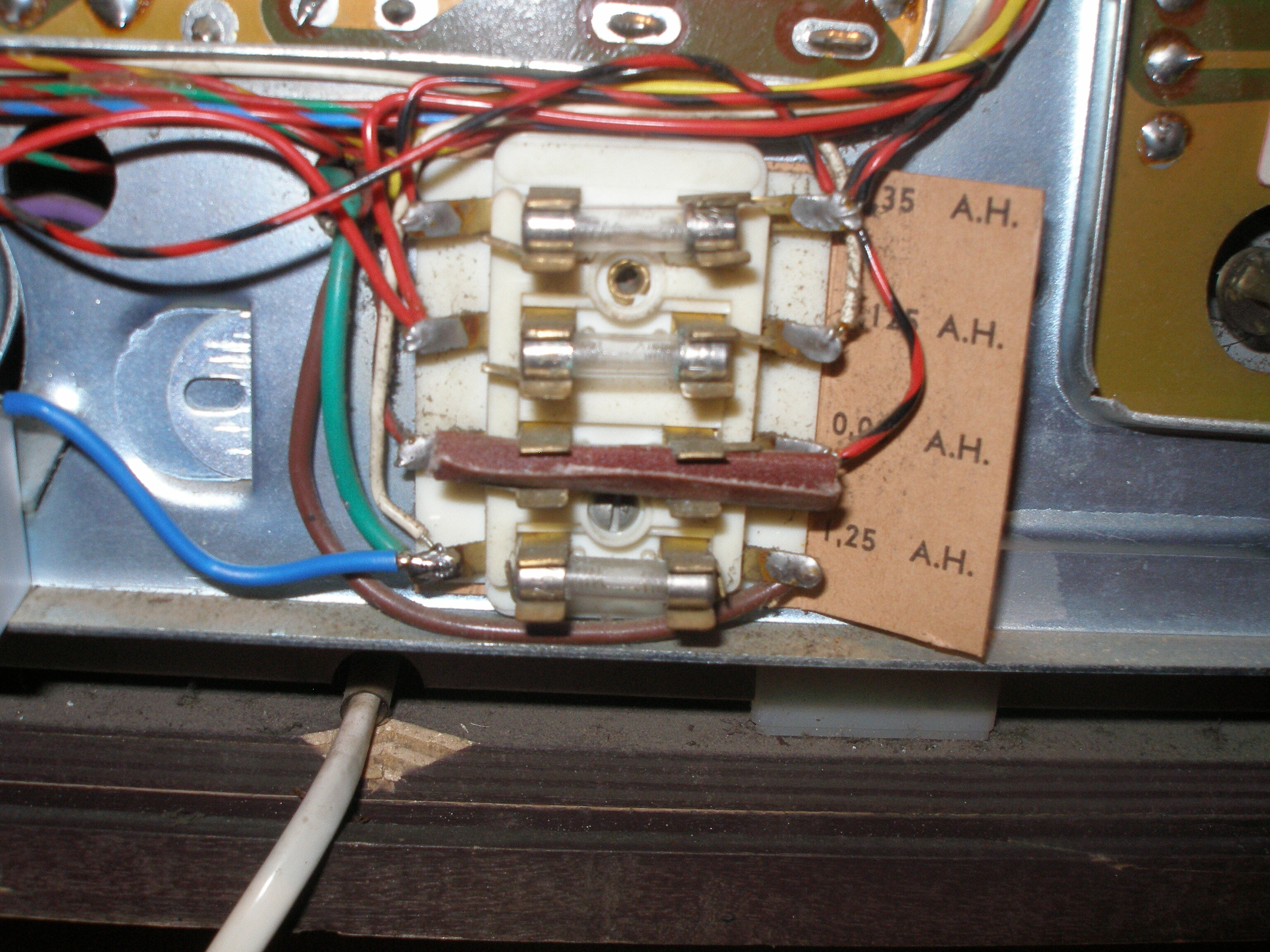

Tuo on hyvä tapa rassata sulake pesät. Hiontapöly kannattaa kerätä talteen alle laitettavalla kastelulla rätillä, ainakin itseäni tuo hapettumanhiomapöly alkaa aivastuttamaan.

Niin ja näin vinkkinä vielä sanottakoon, nuo sulakkeethan pitää mitata hiomisen jälkeen. Mittaus ON SUORITETTAVA JOKO SULAKEKOSKETTIMISTA TAI JUOTOKSISTA. Itse suoritan juotoksista. Nuo hiomattomat osat sulakekoskettimesta on hapettuneet, samoin juotokset. Juotoksia kuumentamalla saadaan poltettua kakat pois siitä, jolloin mittari saa mahdollisen yhteyden ilman piikeilla paskakerroksen pois hankaamista. Mittausta EI SAA SUORITTAA sulakkeesta itsestään silloinhan ei mittaus kerro onko sulakkeen ja sulake pesän koskettimen väli hyvässä johtavuudessa keskenään. Jos juotokset on asian mukaisesti kuumennettu, pitäisi mittaajan piipata heti, kuin laittaa piikit siihen. Jos ei, niin mitään kepulikonsteja hankauksella tai sulakkeen hankauksella EI pidä tehdä. Se on vain merkki, ettei kosketus ole vielä riittävän hyvä ja hiontaa on suoritettava lisää. Huonolla kosketuksella sulakkeen ja sulakkeen koskettimen välillä on vastusta, mikä virran vaikutuksesta aiheuttaa sille kohtaa tehohäviön. Ja totta vitussa se muuttuu sitten lämmöksi, mikä on taas uusi paloturvallisuusriski vastaanottimessa. Muistakaa hioa sulakettakin (varovasti) melkein yhtä hapettuneena sulakkeen kosketuspinta on, kuin sulakepesä.

Nautin hieman suolaista ja nyt iski väsymys päälle. Periaatteessa kaikki olisi valmista koekäyttöä varten, mutta säästän sen huomispäivälle ettei turhaan väsytä koekäytössä paljoa. Toivotan iloista ja turvallista illan jatkoa.

Kello 4:13

16.1.2011

Nyt kävi näin, pistin nimittäin koneen tulille! Kaikkihan oli valmista toveri yaroslav oli todistamassa tilannetta, kun rasteri tuli näkyviin kuvaruudulla! Pian sitten saatiinki kuvaa näkymään kuvaruudulla:

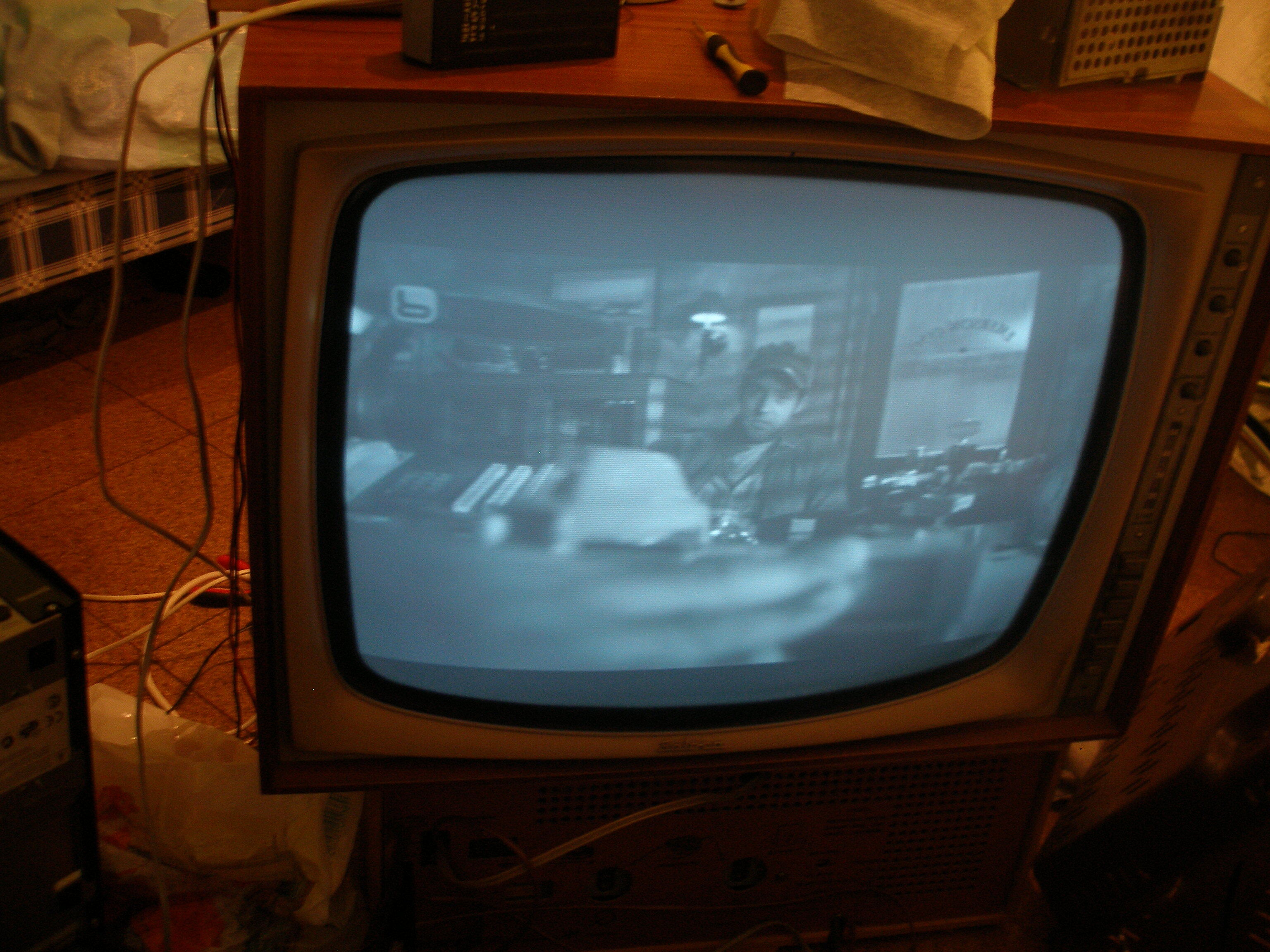

Kuvaruudussa näkyvää kuvaa. Alkuun oli hieman ongelmia nimittäin kun minä VHF modulaattorin kytkin ja sitä kautta kuvaa ja ääntä, niin ei näkynyt kuvaruudulla edes kohinaa näkyi vain harmaa tasainen tyhjä ruutu >:O. Ääni kyllä kuului, pitkään selvittelin heilutin johtoja ja "hinkkasin" valitsijaa, mutta ei mitään. Sitten päätin testata modulaattoria käyttötelevisioon mutta sekin vittu näytti mustaa ruutua >:O Sittenpä saatana avasin moduloijan ja hieman ravistelin sitä jolloin kuvaakin alkoi tulemaan käyttötelevisioon. Pistin moduloijan Bostoniin ja kappas siinäkin näkyi kuva! WOHOO! Mutta ei vielä ole voittoa on vikoja, jotka on huollettava: kuvan kirkkauden ollessa tarpeeksi suuri pääsee äänipuolelle kuvaa, josta aiheutuu rätinää, pienellä kontrastilla juovaoskillaattori tahdistuu huonosti, ääni säröää kovalla (tuo tosin voi johtua modulaattoristakin kun (pitkä juttu) digiboxissa ei pysty säätää äänenvoimakkuutta niin se on koko ajan täysillä) jos modulaattorin äänipuoli säröytyy) muuten vaikuttaa lupaavalta sitten tietysti mekaaniset viat mm. säätönupit eivät pure potentiometrin akseliin jolloin nuppi pyörii tyhjää ellei sitä väännä sivusuuntaan tai pyöräytä nopeasti. Niin ja sekin vielä, että focus on tarkka vasta focus säätimen ääripäässä. Todenäköisesti nämä kaikki tullaan saamaan kuntohon :) mutta tässä en ala tekemään edes alustavia mittauksia kun pitäisi kyykkiä lattialla. Vielä ei ole vaatehuone tyhjä joten en sinne pääse. Vasta siellä alkaa varsinainen huolto siellä kun on se roskiksesta ottamani 100 MHz tektronix oskilloskooppi mahtaa L&T herrain vituttaa kun ei päässyt myllyyn sekään >:) :) MINÄ SIIS VARASTIN SEN L&T herrain hallusta MYÖNNÄN SEN TÄSSÄ JULKISESTI JA AVOIMESTI MUHOHAHAHHAHAAA!!! TULKAA VAIN PIDÄTTÄMÄÄN MINUT KAMALAN KRIMINAALIN KUN ROSKIS SER JÄTETTÄ VARASTIN!!

No voidaanhan me nyt kuitenkin alustavasti miettiä ratkaisuja ongelmiin. Tuo focusongelma voisi johtua focus piirissä olevasta arvonsa menettäneestä vastuksesta, jolloin focusjännite on liian suuri/pieni eikä "terävä kohta" ole enään potikan keskellä. Juovaoskillaattorin ongelmat johtuisi: a) juovaoskillaattorista, b) pulssierottimessa ohminsa kasvattaneesta vastuksesta, tietysti sitten kulunut putki. Kuvan ja äänen sekoittumiselle minulla ei ole minkään laista teoriaa, sen selvittely pitää alkaa mittailemalla mistä kohtiin se kuva ääneen tulee, tuleeko se ilmaisimessa, esi vai päätevahvistimessa. Ja se vielä, että kuvan kirkkaus vaikuttaa siihen saa tämän kuulostamaan erikoiselta. Kontrastin säädöstä en tiedä, kun kontrastisäätimen potikkaa en ole saannut liikuteltua. Mutta automaattikontrastisäätöhän tuossa toimi koitan sillä pienentää kontrastin ja lisätä kirkkautta ja katson mitä äänelle tapahtuu... Juu se on se kontrasti, joka särinän ääneen aiheuttaa. Automaattikontrastisäätö pisti kontrastin pienelle, jolloin kirkkauden pystyi pistää täysille ilman ettei ääni särönnyt. Sitäkään en tästä puhtaalti osaa sanoa minkälainen takaisinkytkentä mahdollisen kontrastisäätimen jälkeen on välitaajuusvahvistimille. Tai no ei kontrastin säätö liity AGC:hen mitenkään. Toivottavasti ei kuitenkaan ole epävireessä ääni tai välitaajuusosat niiden virittämiseen ei minulta löydy taitoa tai välineistöä. Ei ne yleensä itsestää muutu sitten on ollut Hra. ruuvailija jos epävireessä ovat tai jokin muu vika aiheuttanut.

No joka tapauksessa pian saadaan laadukas viihdenurkkaus kasaan ja laajakuvaääliöt nuolemaan näppejään konkkavikojensa ja taustavalojensa hiipumisen seurauksena!

Kello 2:58

Ai niin saatana! Tuolla aikasemmin puhuin, että kuvakorjauksen sauvamagneetit puuttusivat, mutta ei tämä niitä tarvi! "pohjois-etelä" korjaus on toteutettu jollain muulla tavalla kuin sauvamagneeteilla. Eiku saatana S-korjaushan suorittaa mustavalkotelkkarissa tyynyvääristymän korjauksen, mitä ne putken kaulamagneetit sitten tekee >:O Pitäisi lunttaa Veli Noriman televisiokirjasta mutta se on toveri yaroslavilla lainassa annetaan siis tämän asian toistaiseksi olla. Nyt on todellinen muistikatkos. Tuiske alkaa pikkuhiljaa hävitä >:@ Niin kuin näette amatöörejähän tässä ollaan, mutta parempaa ei pysty kun ala on jo kuihtunut edes työharjoitteluun ei TV-huoltoalalla pääse kun ei hommia löydy tarpeeksi ja se onsaatana kaikki sen vitun litteän laajakuvapaskatekniikan syytä, ettei ihmisille tarjoilla enään laatua vaan semmosta paskaa jota ei kukaan oikeasti tahtoisi käyttää, mutta markkinamies on ihmisen puhunut ympäri ostamaan paskatekniikkaa niin kestävyydeltään kuin kuvan laadullisesti.
Miksei kukaan keksi tehdä laadukasta televisiota ja myydä sitä halukkaille jokusen vuoden ajan. Lopulta kaikilla halukkailla on sellanen ja se kestää hamaan tappiin asti, ei uusia asiakkaita tai ainakin hyvin vähän. Mutta voitohan on jo kääritty >:O Ahne ei pitäisi tuossa olla asiakas ei nimitäin tule uudelleen asiakkaaksi kun se laite kestää hamaan tappiin asti. Korkeintaan suosittelee kaverilleen. Voitit on silti jo kääritty >:O Vitutko sillä on väliä miksikä kysyntä sitten menee. Siinä on sitten parannettu maailmaa ja sen päälle vielä rikastuttukin, on se jännä juttu ja kaikki hyötyisivät siitä. Näin vinkkinä Teille rakkaat lukijat.

Kello 3:23

27.1.2011

Tässäpä pääsi vierähtämään pari viikkoa laiskotellessa.

Kävi pienoinen vahinko eräs päivä, minulla on välillä paha tapa istua tällä jakkaralla niin, että perse on vain puoliksi penkissä. Tuntien kuluessa perse tulee kipeäksi semmoisesta. Silloin on aika siirtää persettä taaemmas penkkiä. Näin tapahtuikin sinä kauniina aamuna, kunnes jakkara päätti vieriä taaksepäin! Laskin siis perseen tyhjän päälle ja rojahdin taakse päin. No selkähän jakkaran painoi televisiota vasten, joka putkiradion päällä oli (kuten kuvista saattaa näkyä) Televisiohan siitä rojahti sitten vieden mukanaan myös digiboxin räsähdyksien, humahduksen ja kolinan saattelemana käänsin päätäni kauhukseni huomasin vastaanottimen makaavan lattialla ruutu alaspäin. Lasia ei löytynyt mistään, onni onnettomuudessa. Ai että olisi vituttanut, jos putki olisi mennyt. Semmonen tapaus kyllä vanhassa vara parempi ;)

Kannoin vastaanottimen eilen vaatehuoneeseen ja purin säätöpaneelin. Potikoiden nupit olivat löysällä, kontrasti potikka oli todella jumissa, se täytyi avata. Sen sai ehjänä auki ja takasin kiinni. Hiilirata oli aika kulunut. Puhdistin sen ja rasvasin. Suureksi ihmetykseksi virtakytkin oli avonaista mallia! >:O Ja todellakin laadukas. Koskettimet olivat kuin releestä eikä hentoja liuskoja niinkuin yleensä. Ne mahtui hiomaan ja puhdistamaan hyvin. Kytkin kyllä toimi, mutta parempi aina olla huolellinen varsinkin paloturvallisuuteen liittyvissä asioissa.

Valitettavasti kuvia ei tuolta vaiheelta ole. Kamera akut on autossa enkä ole moneen päivään muistanut niitä ottaa tänne sisälle (ylös).
