Mikron rakenne
Tämän sivun tarkoituksena on esitellä hieman mitä sisuskaluja on mikroaaltouunin sisällä. Aluksi ideani oli tehdä sivu, jossa testaillaan mitä eri esineille käy mikrossa, mutta kun mikro nyt sattuu olemaan tuolainen digitaalipaska, en sitä nyt tee. Jatkossa käyn paikasta eräästä hommaamassa mekaanisella ajastimella toimivan uunin, sillä on miellyttävempi testailla kaikkea. Digimikrot ovat purkamista varten!

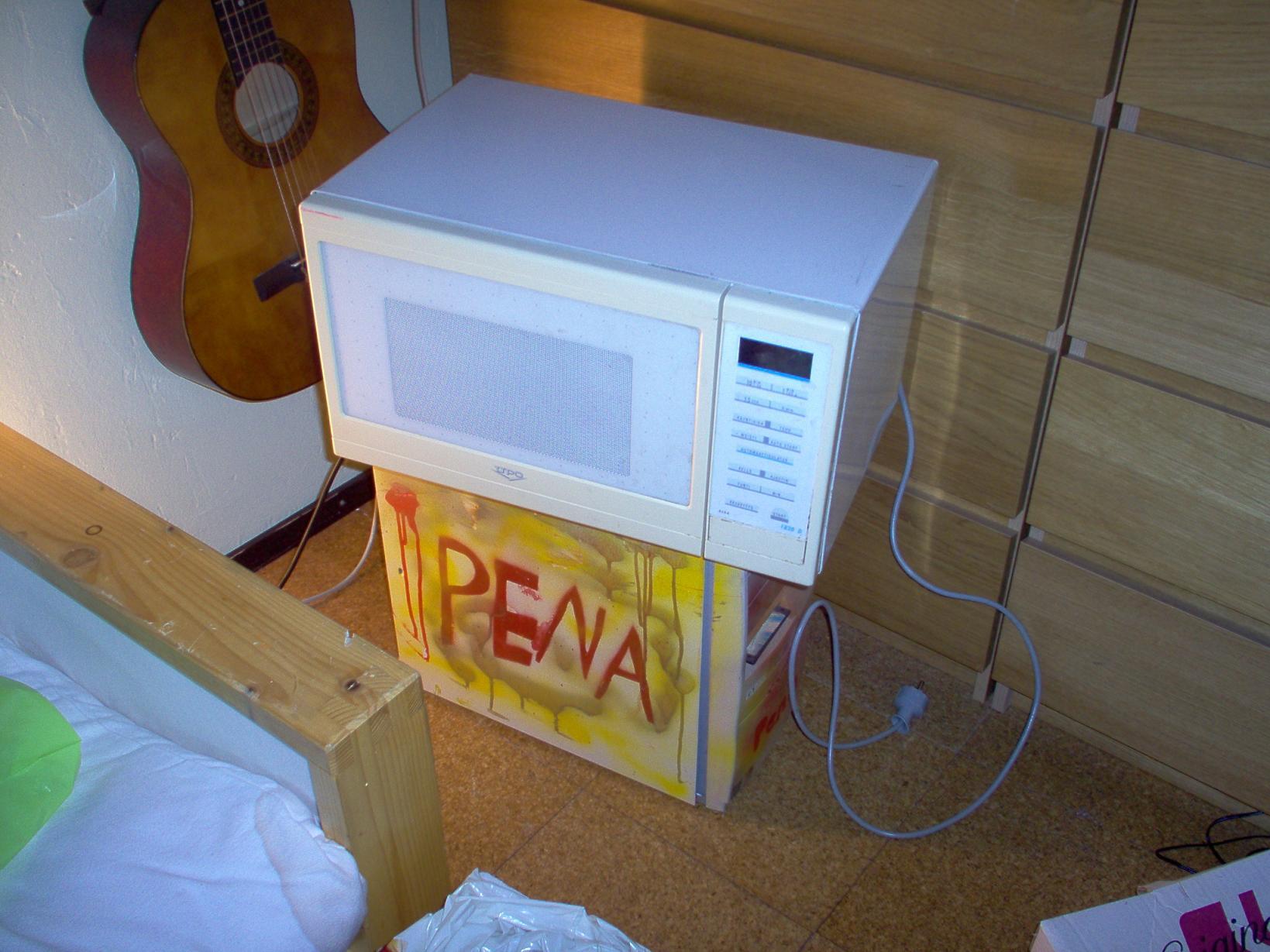

Ja siinä hän on :) Mikro kauneimillaan :) Mökkimikro, jonka vanhempani meinasivat luovuttaaa toisille, tuntemattomille ihmisille, mutta ylipuhuttuani sain hänen kohtalonsa sinetöityä tieteellisiä kokeita varten.

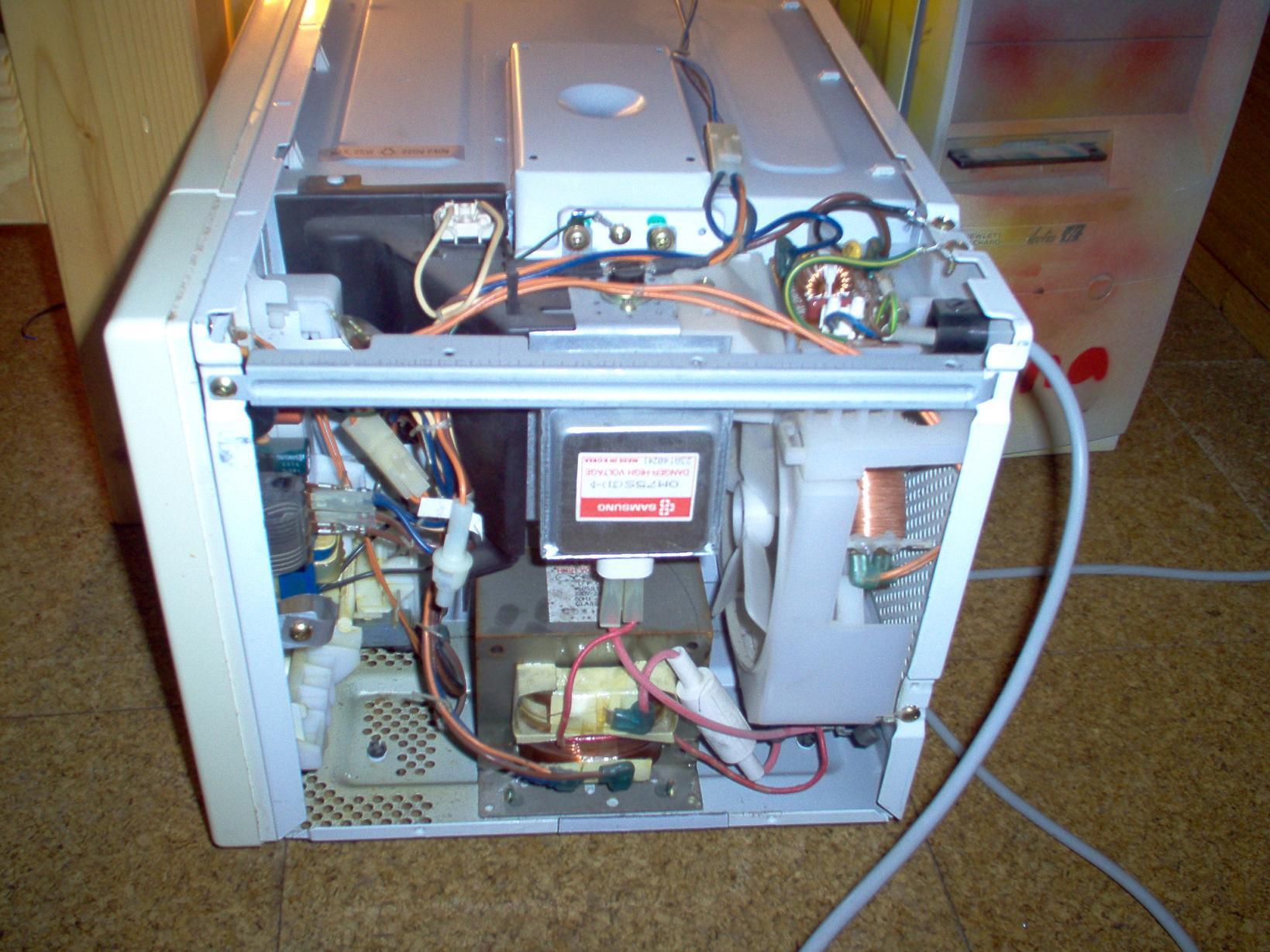

Kaskadin jälkeen virta jatkaa matkaansa magnetronille(kuvassa metalliloota, jossa punaista), joka muuntaa virran mikroaaltosäteilyksi, joka siis kuuluu sähkömagneettisten säteiöyjen spektriin (säteilyhän voidaan jakaa kahteen kategoriaan: sähkömagneettinen ja hiukkas säteily) magnetronin toiminnasta syvällistä tietoa antaa Wikipedian Magnetroni - artikkeli.
Mainitsemisen arvoiseksi asiaksi sanoisin vielä Faradayn häkin, jonka jeppe nimeltä Michael Faraday keksi vuonna 1836! Faradayn häkin ansiosta mikroaallot myös PYSYVÄT mikron sisällä, eivätkä tule ulos tai indusoidu runkoon (?). Ja, jotta mikrossa on mahdollisena olla ikkuna, on pakko olla myös tiheä metalliverkko muovin / lasin takana. Tarpeeksitiheä metaliverkko ei läpäise mikroaaltosäteilyä, mutta lasi läpäisee.

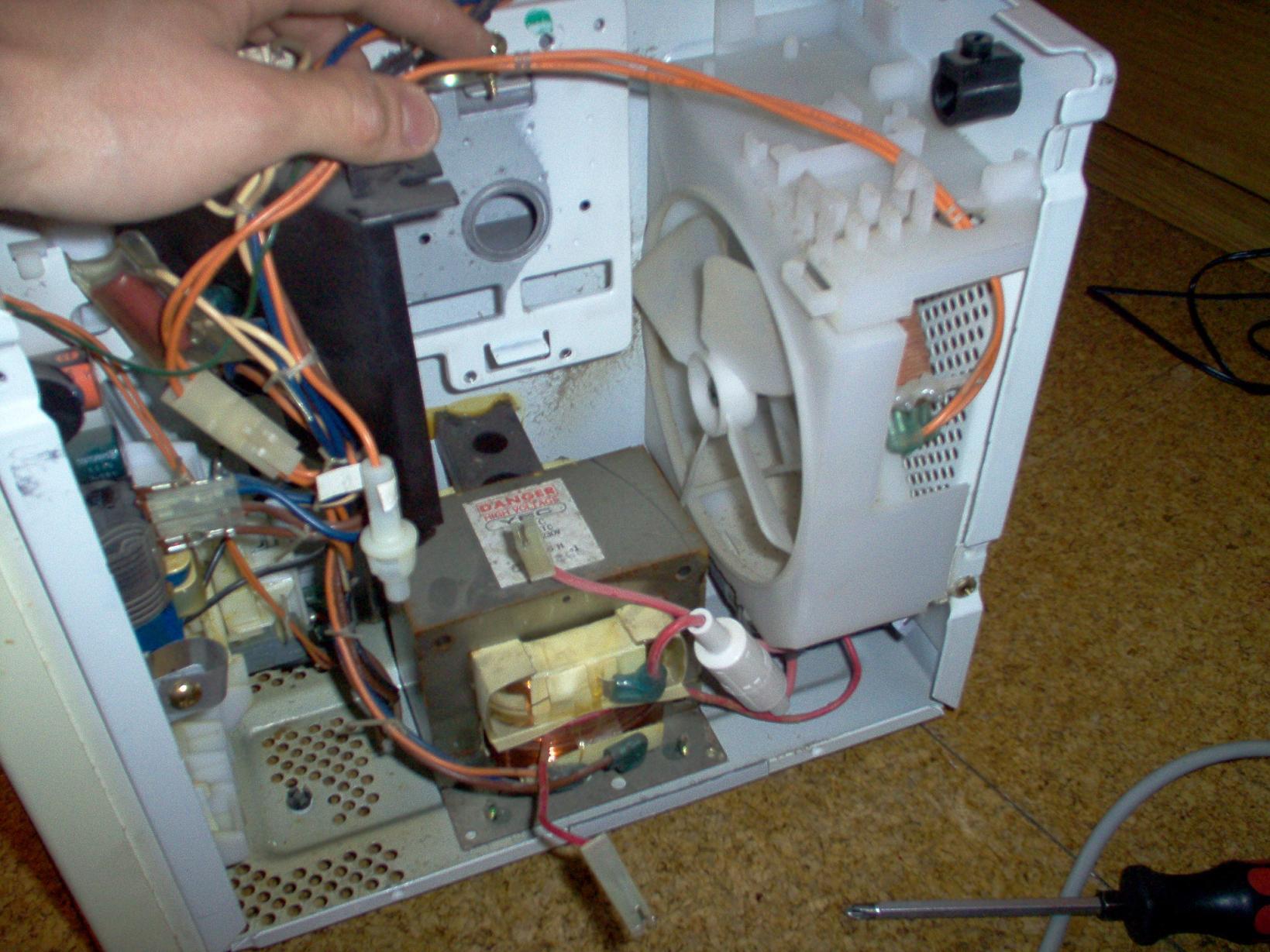

Siinä on nyt irroitettu magnetroni, reikä näkyy, josta magnetronin torvi menee parin mutkan kautta ruuanlämmitystilaan. Alapuolella näkyy muuntaja (MOTTI, MOT, Microwave Oven Transformer).

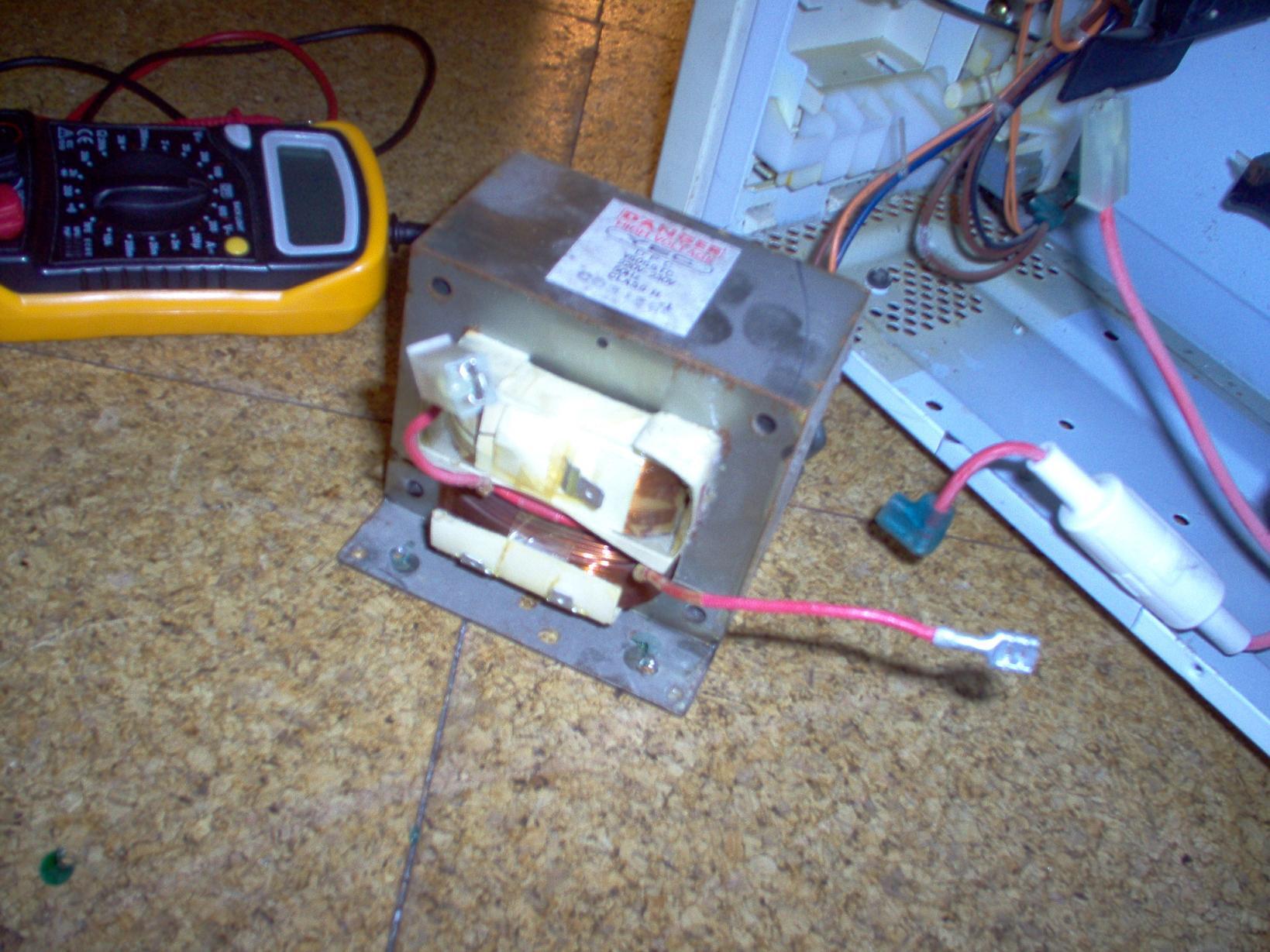

Ja siinä on Motti irroitettuna!

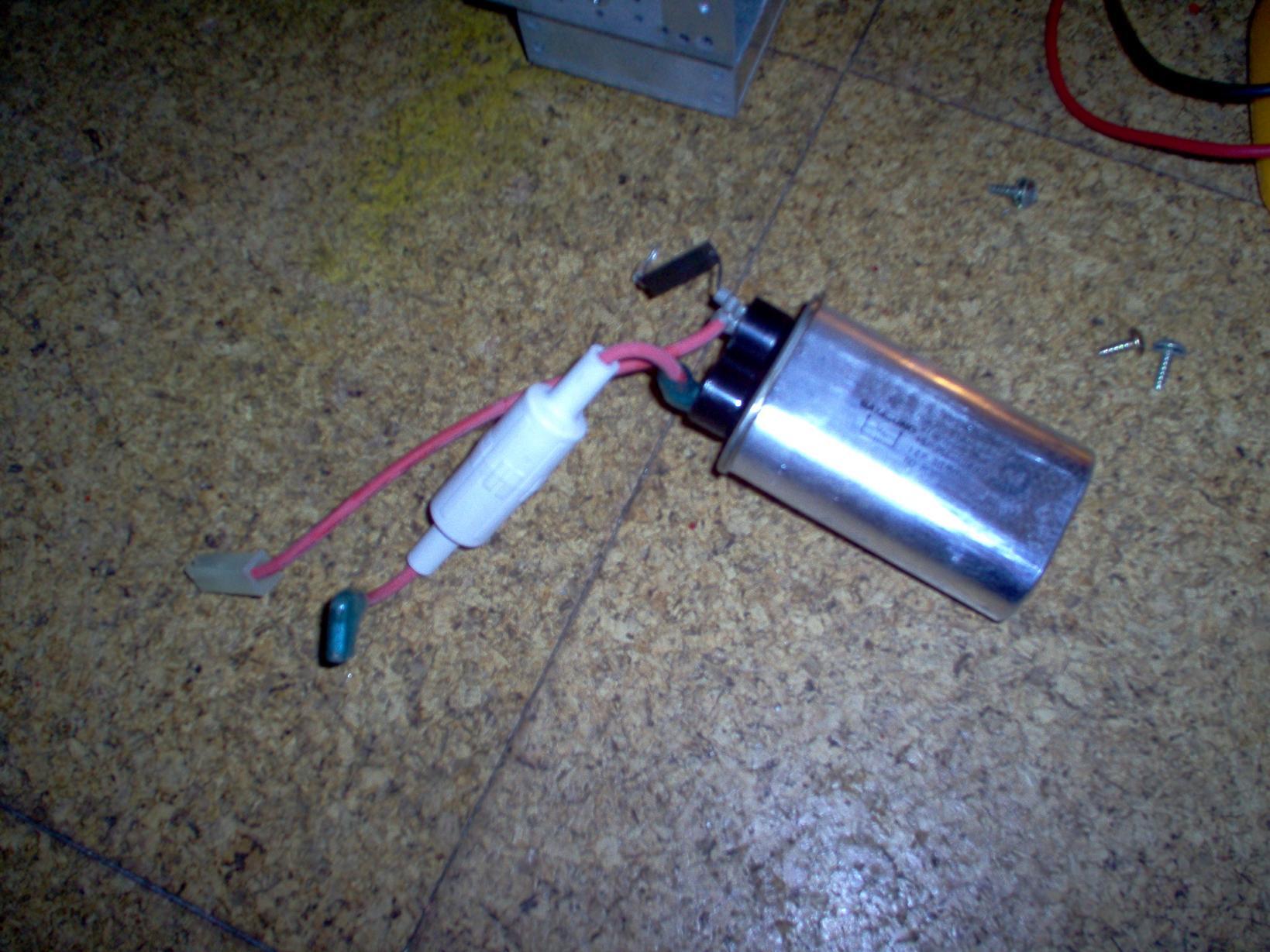

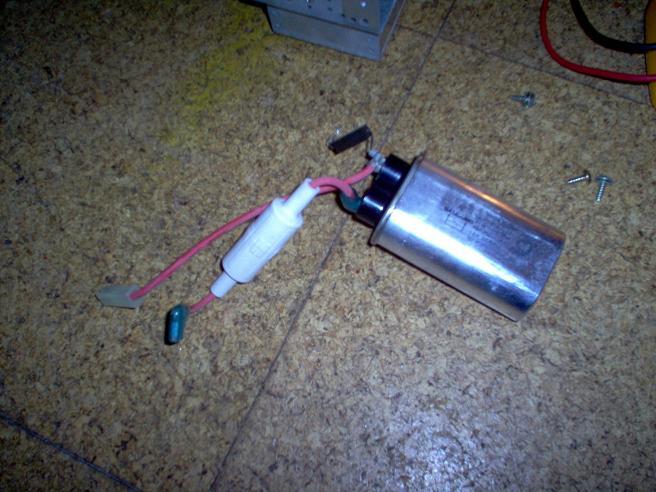

Ja siinä näkyy se meidän kauan odottamamme kaskadi irroitettuna! Pieni musta mötikkä ylemässä liittimessä on diodi, jonka kautta menee mikron runkoon kaskadin (ja muuntajan) nollapotentiaali. (Lieneekö se sitten, että kaskadin konkka purkautuu sammuttaessa ja vielä varmistuksena, että nolla tulloo runkoon? Ei kaikki maadota pistokkeita!)

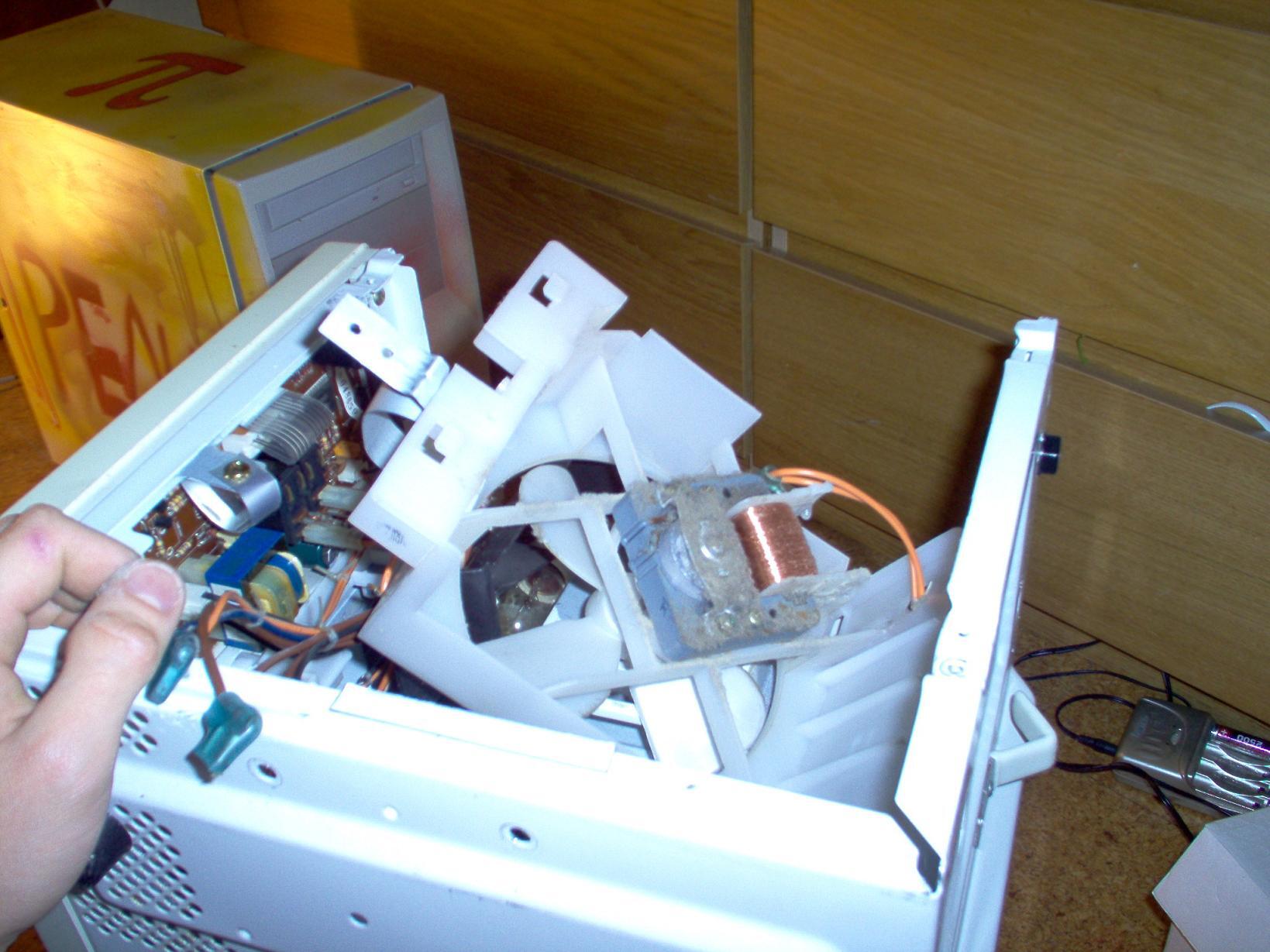

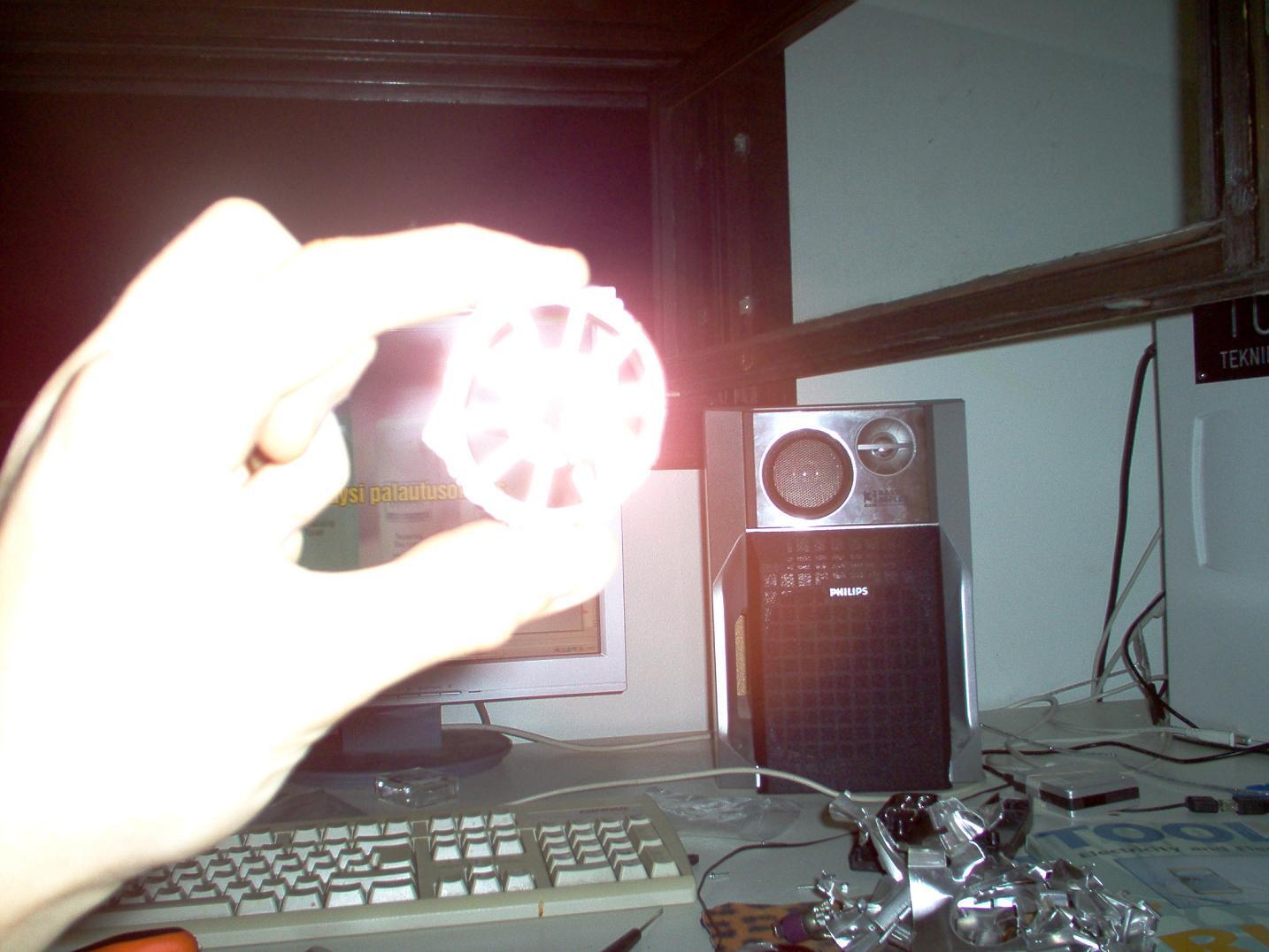

Tuossa näkyy tuuletin (fani, fan). Se on vielä kiinni omassa kotelossaan (Huomatkaa pari villakoiraa ;)).
Uskaltaisimpa melkein veikata, että jokaisessa mikroaaltouunissa on tuuletin. Mutta tiedättekö miksi? Magnetronin takia! Magnetronin sisällä katodia hehkutetaan ja se tuottaa lämpöä ja siksi magnetronia pitää jäähdyttää. Se on myös syy miksei mikroa saisi kauheasti käyttää ilman kuoria, kun kuoren ansiosta mahdollisimman paljon ilmavirtauksesta menee magnetronin ripojen läpi. Ilman kuoria ilmavirtaus mikron sisällä on tehotonta ja magnetroni pääsee helposti ylikuumenemaan!

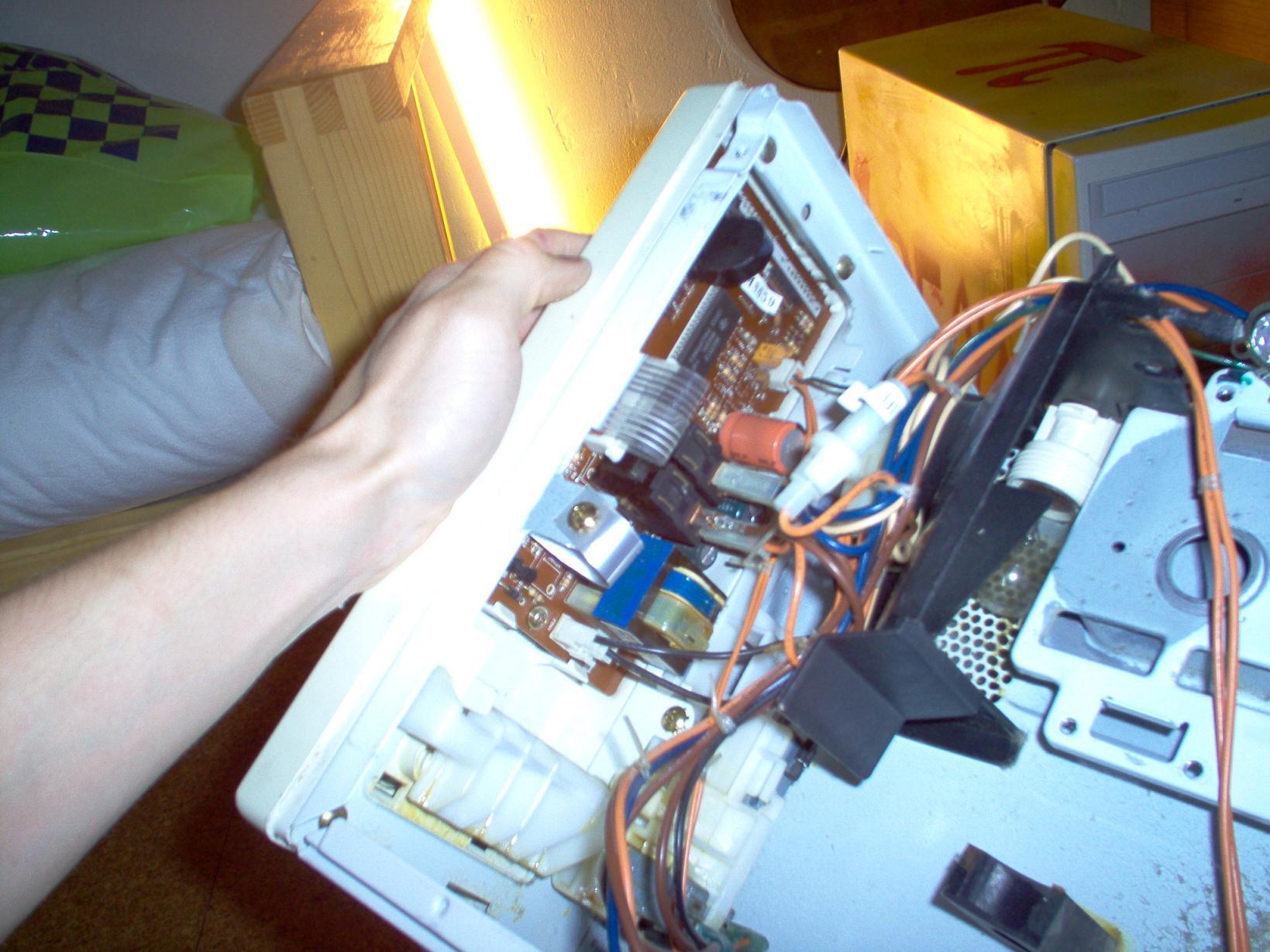

Tuosta ei voi paljoa sanoa mitään, se on sitä "nyky" tekniikkaa vuodelta 1992! Näkyy selvästi rele(eet), jotka kytkevät virrat fanille ja motikalle.

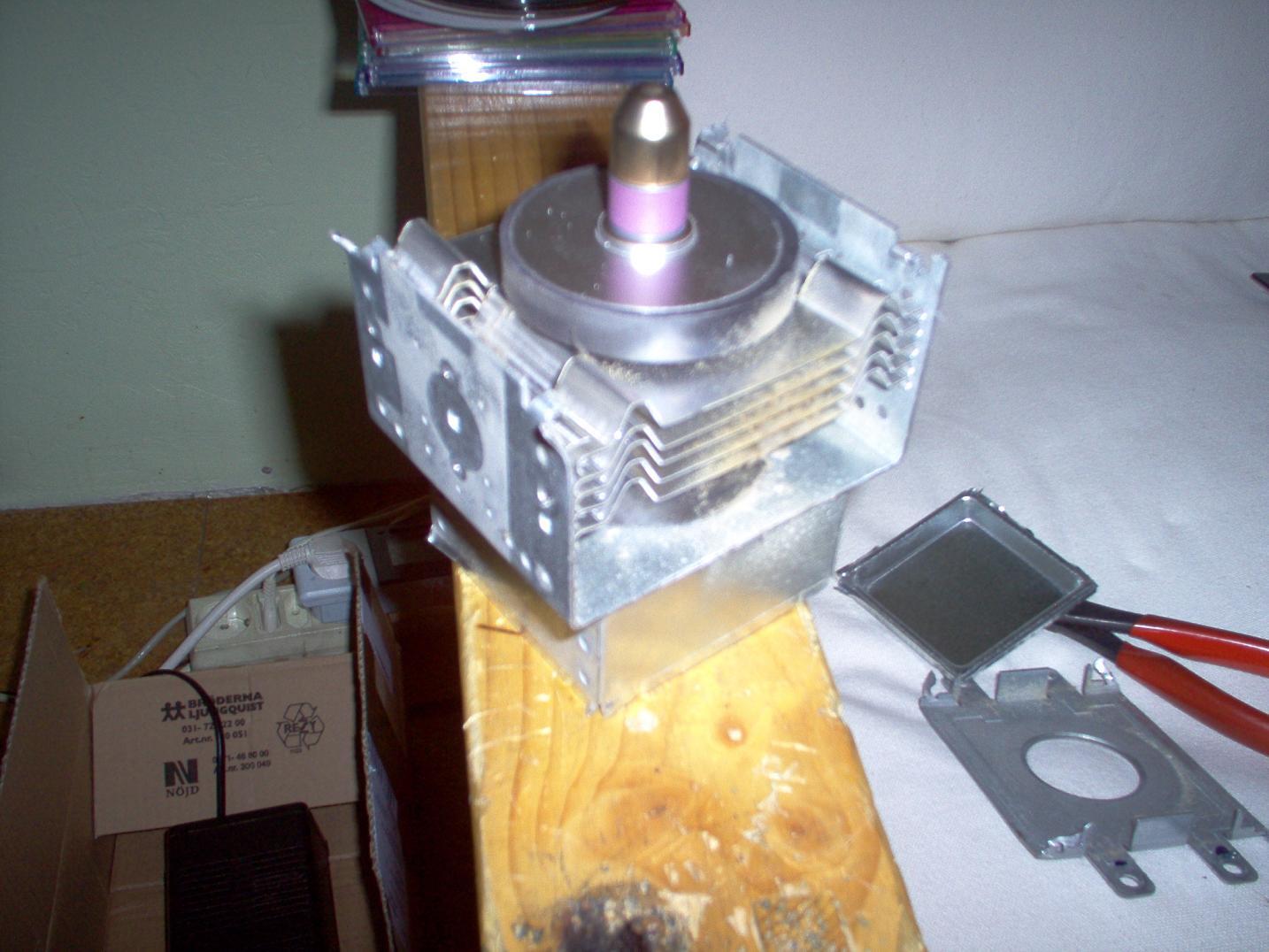

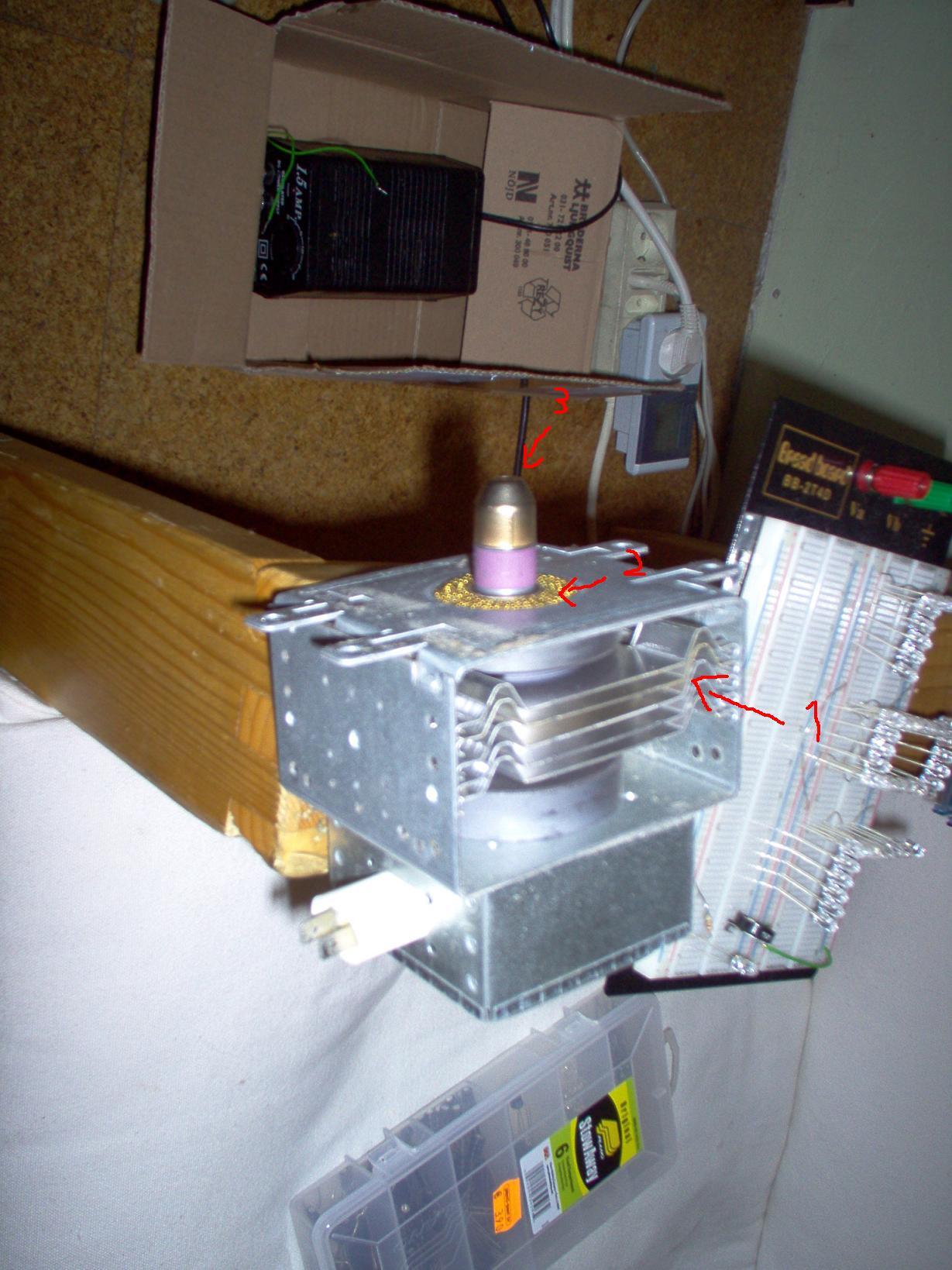

Ja siinä se itse ruuan lämmittäjä, laite joka muuntaa sähkövirran mikroaaltosäteilyksi (tavallisesti 2.45GHz), joka saa ruuassa erityisesti vesimolekyylit värähtelemään ja näin ollen saa ruuan värähtelystä tulevan kitkan ansiosta lämpenemään. Oletko huomannut, ettei lautanen lämpene mikrossa, mutta spaghettibologneesesi lämpenee? Lautasessa ei taidakaan olla vesimolekyylejä ;)
Kohdassa yksi (1) on jäähdytysrimat, joiden läpi jäähdytysviima kulkee.
Kohdassa kaksi (2) on oman tietouteni mukaan niin sanottu tiiviste
kohdassa kolme (3) on tuutti josta ne aallot sitten tulevat! Alhaalla näkyvät virtaliittimet

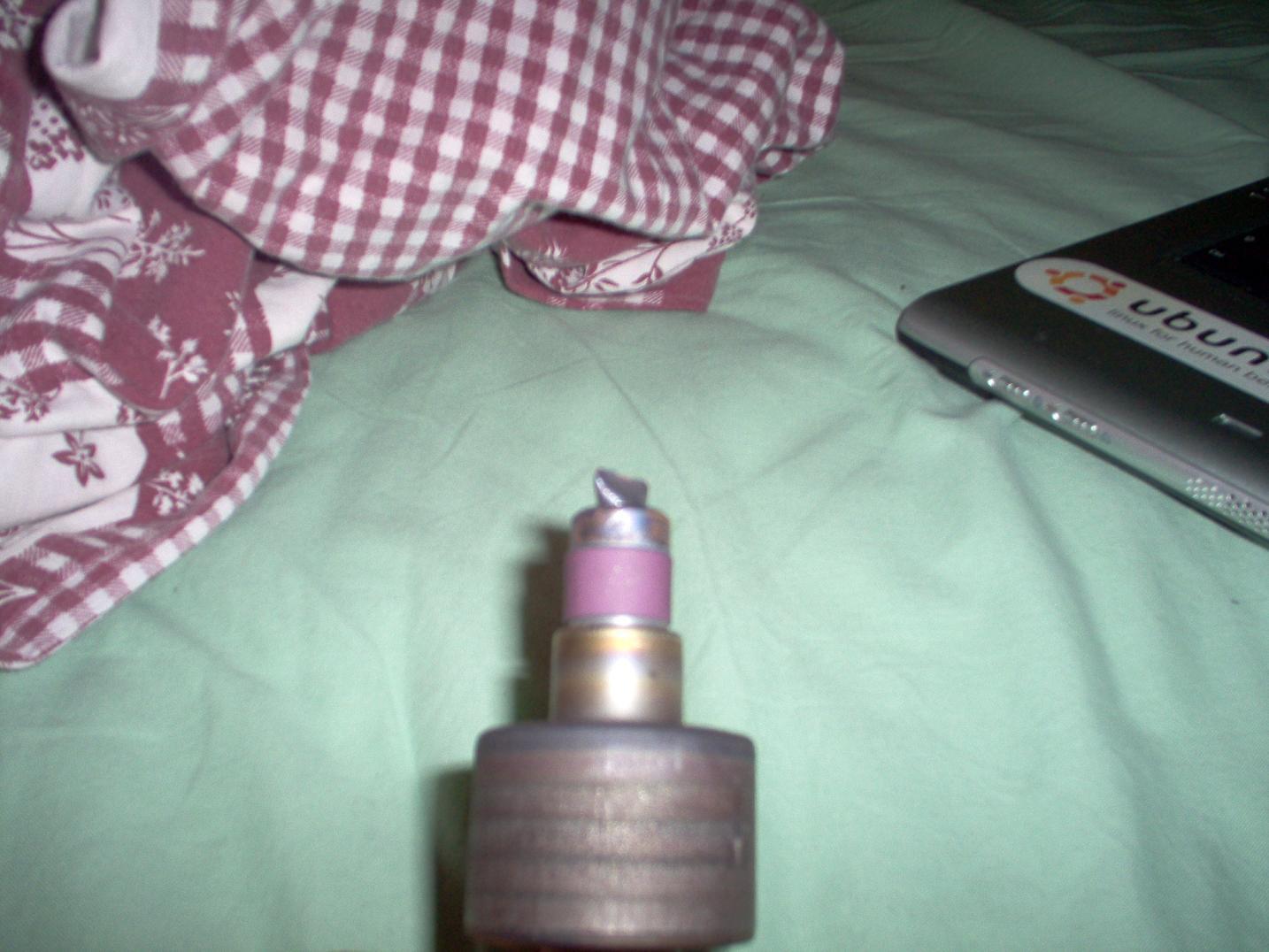

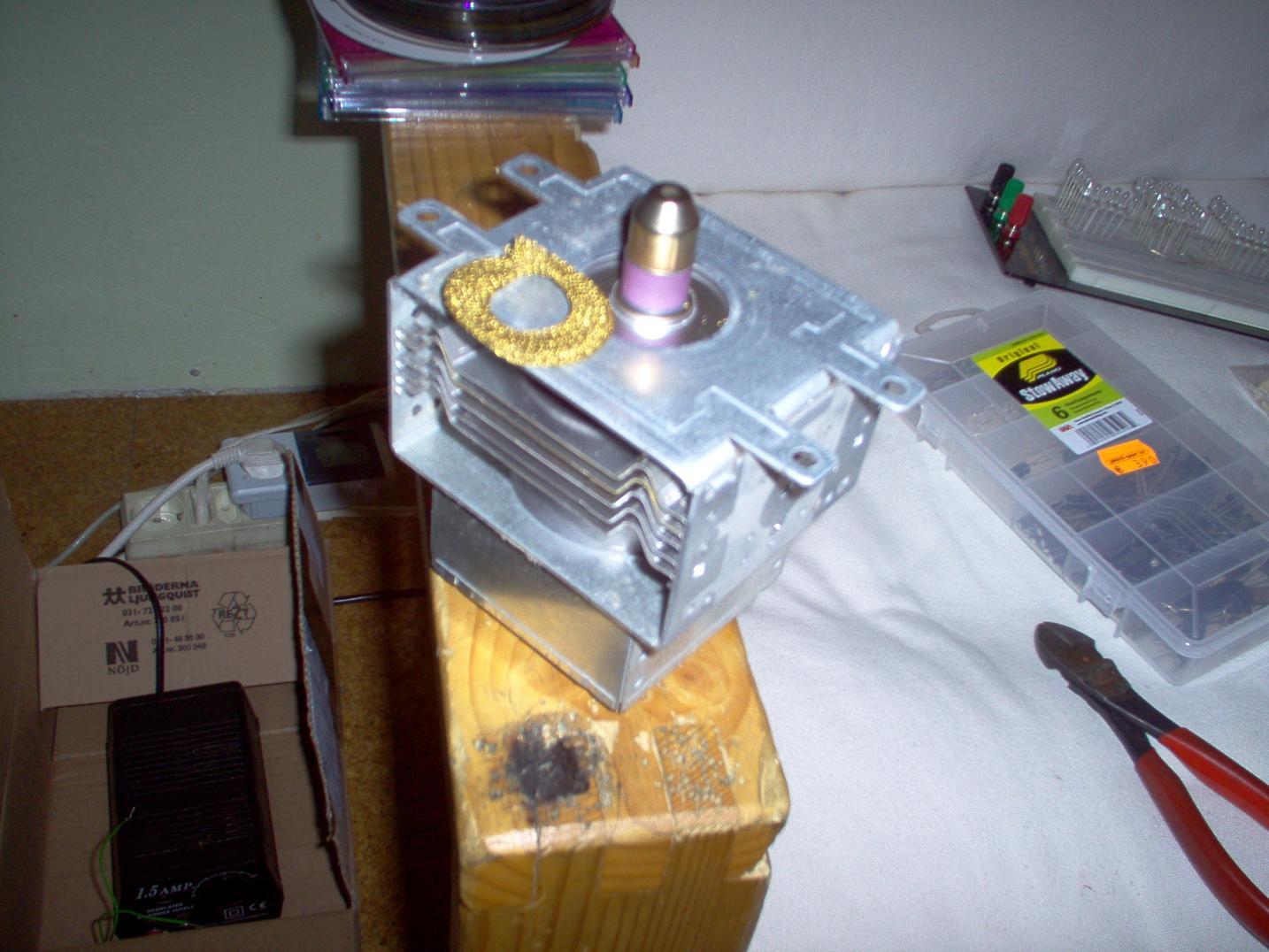

Yksityiskohtaisia kuvia magnetronista

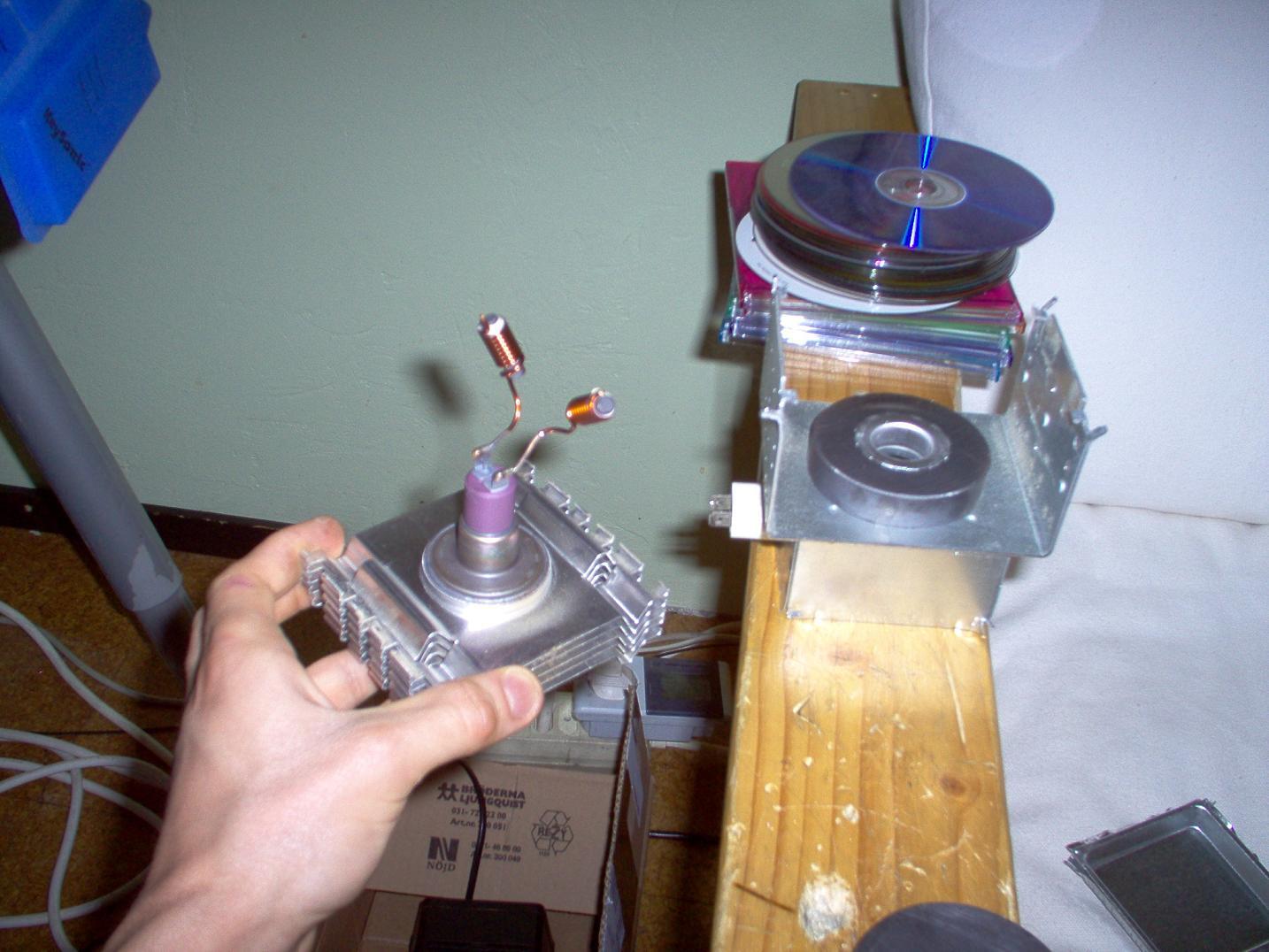

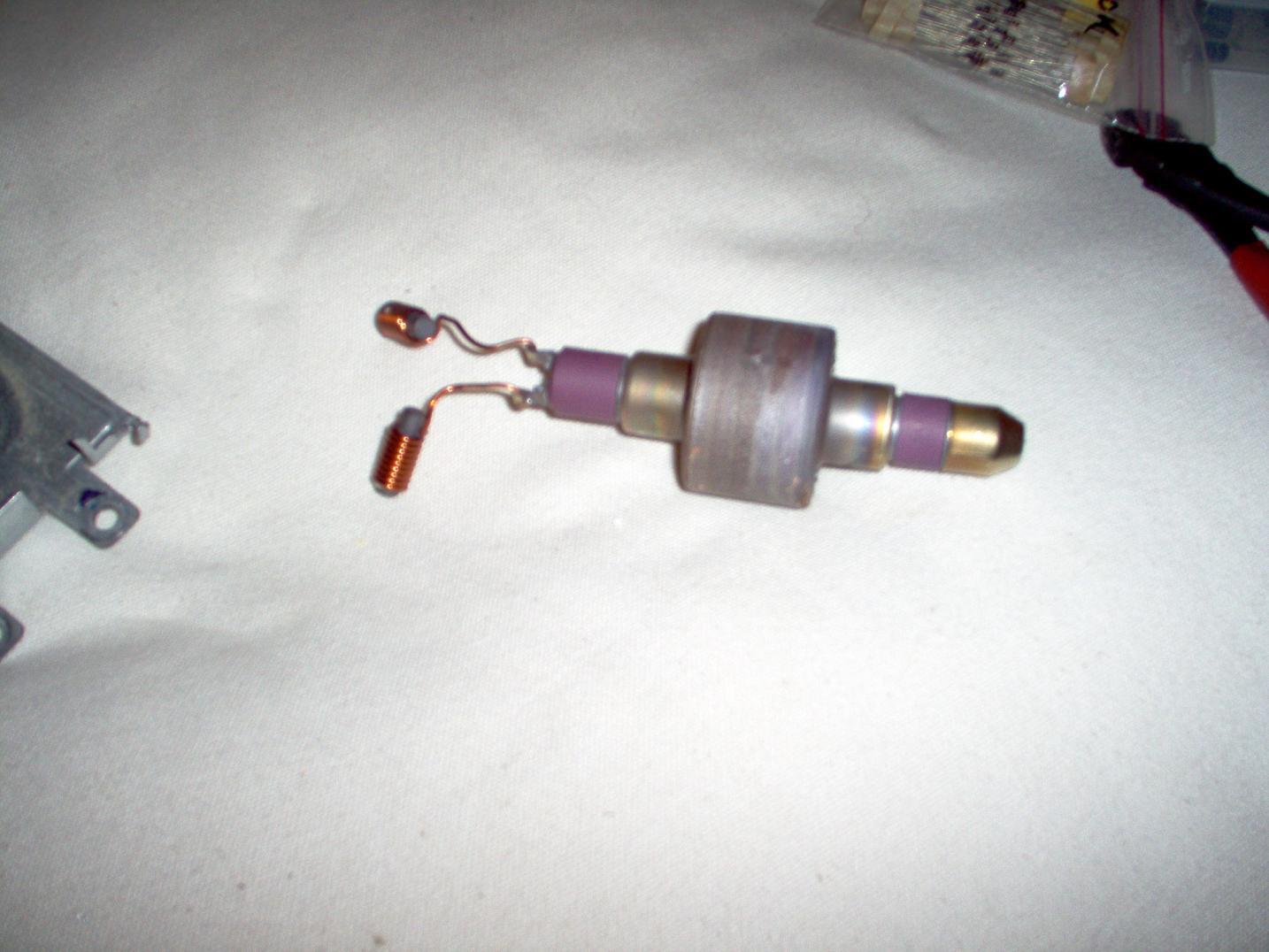

Koko hoito, ja "tiiviste" irroitettuna.

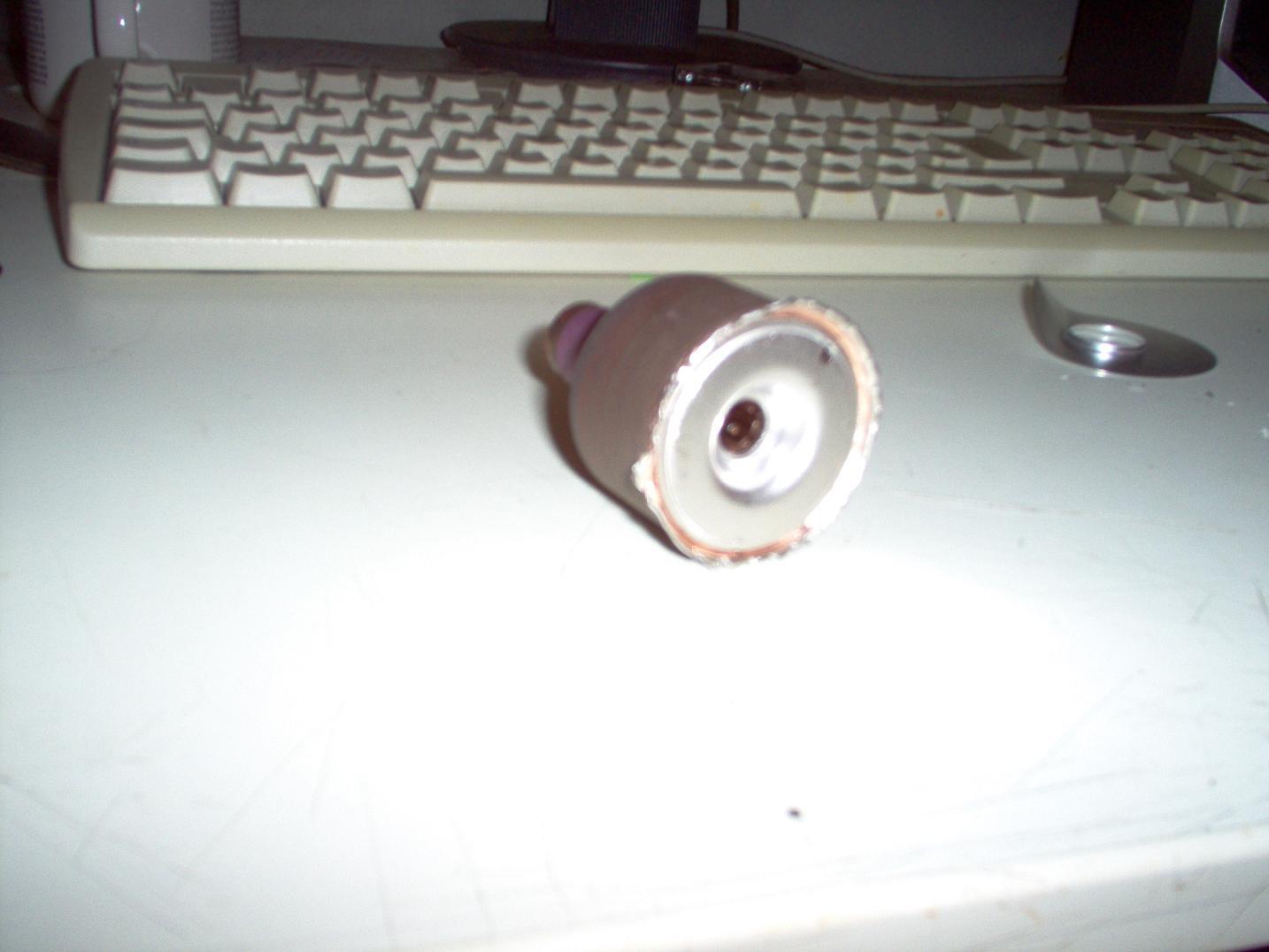

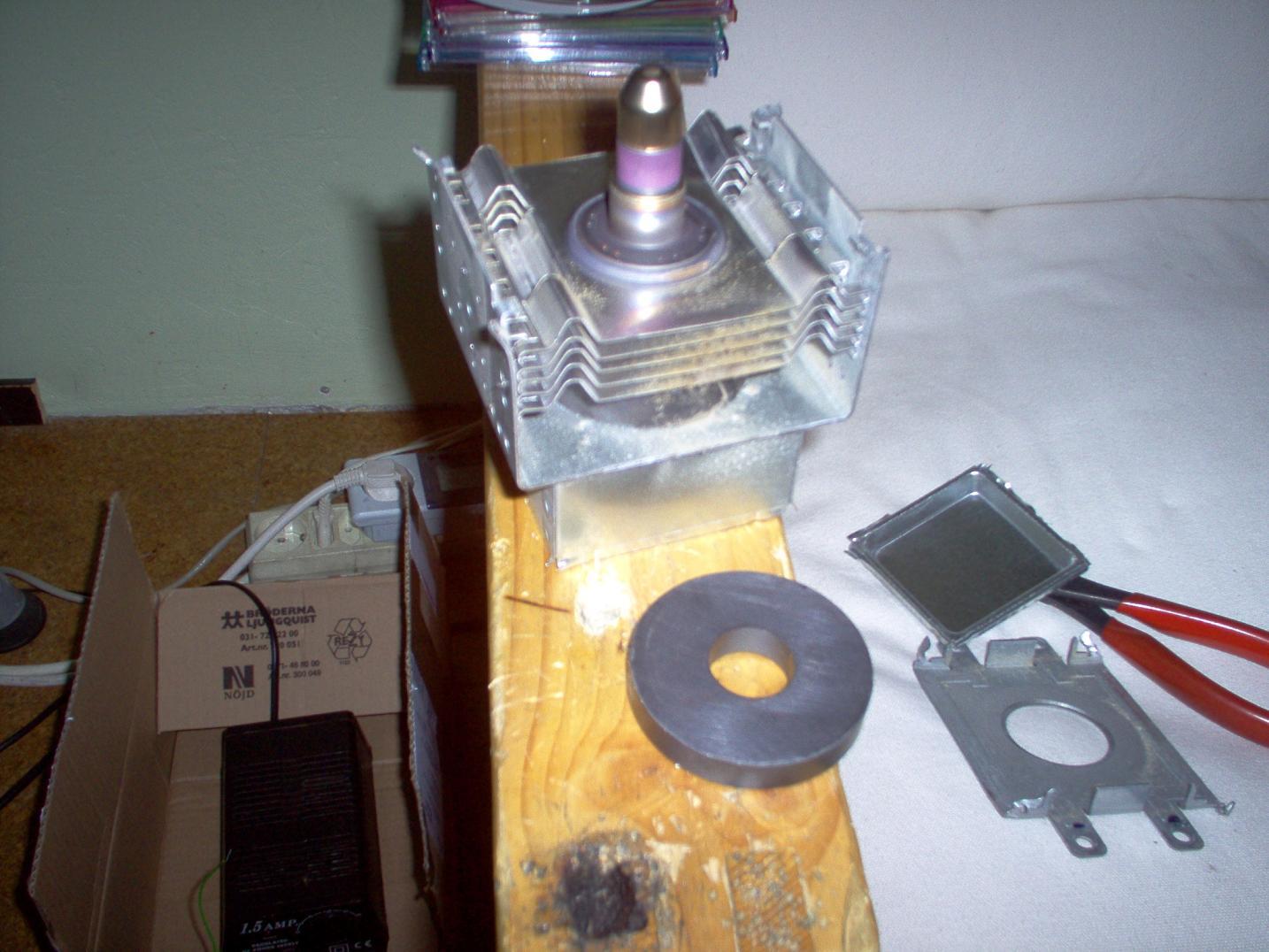

Ja tässä toinen kestomagneetti irrotettu

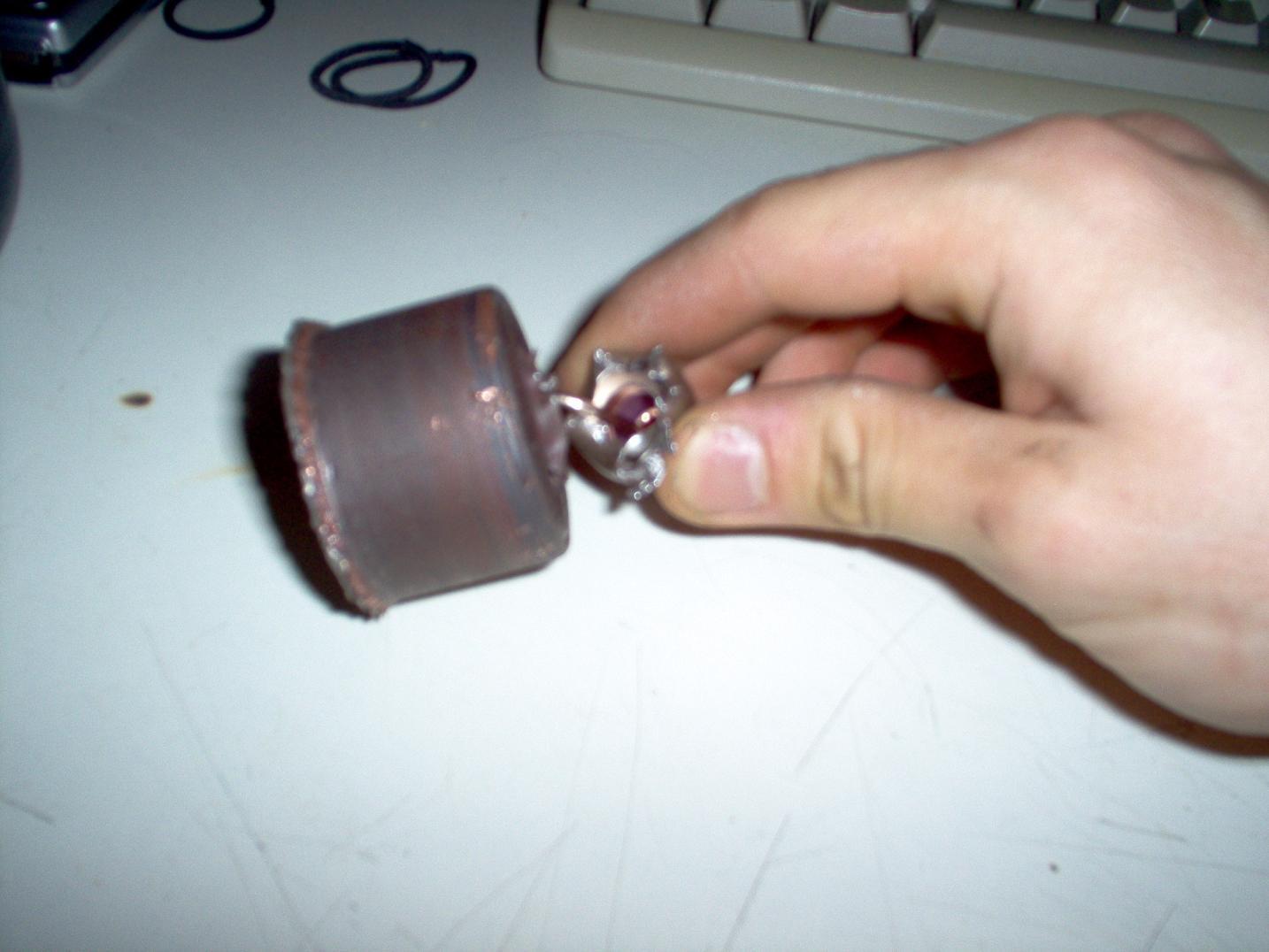

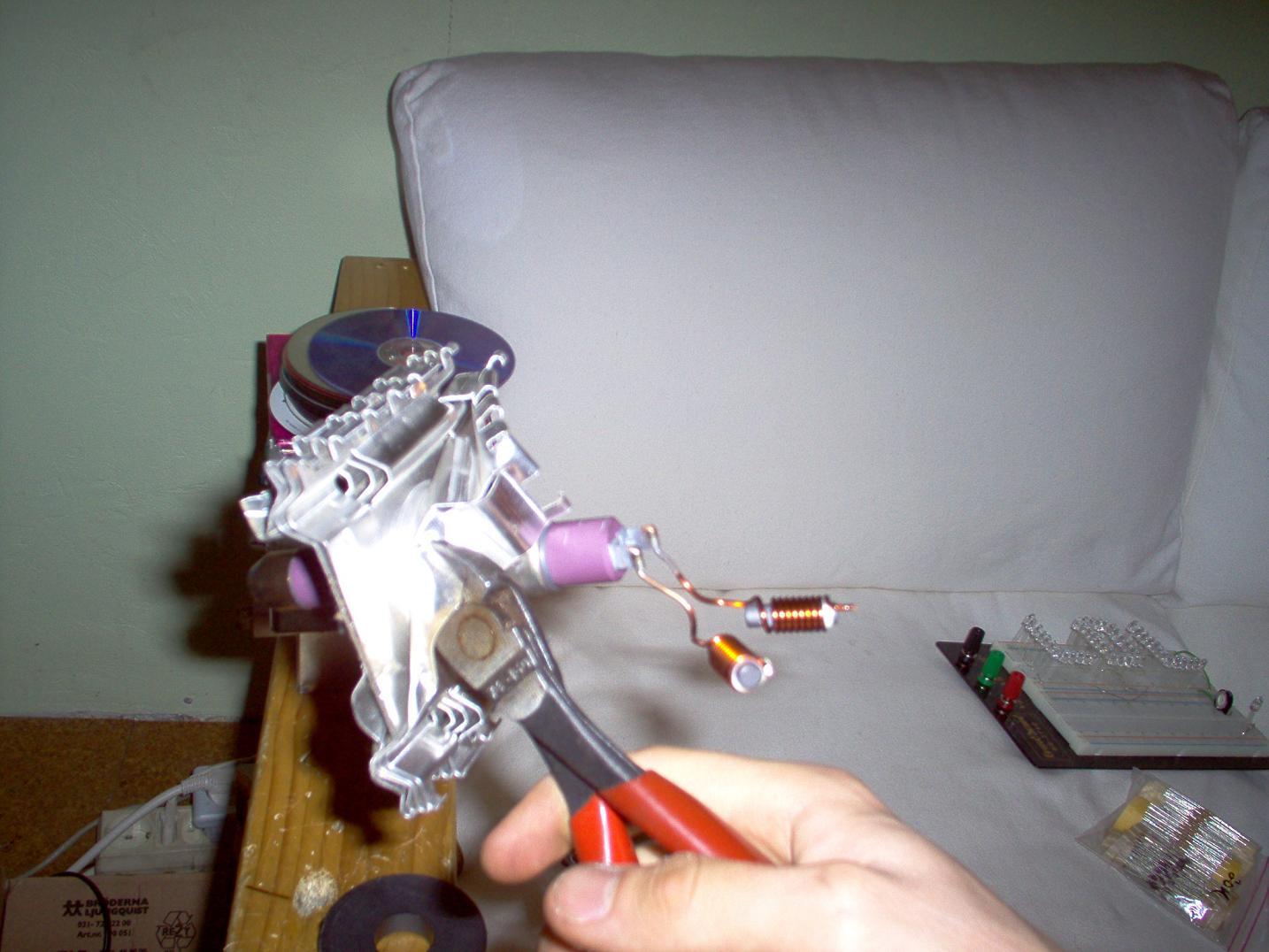

Aina yhtä vittumaista pihti pelleilyä

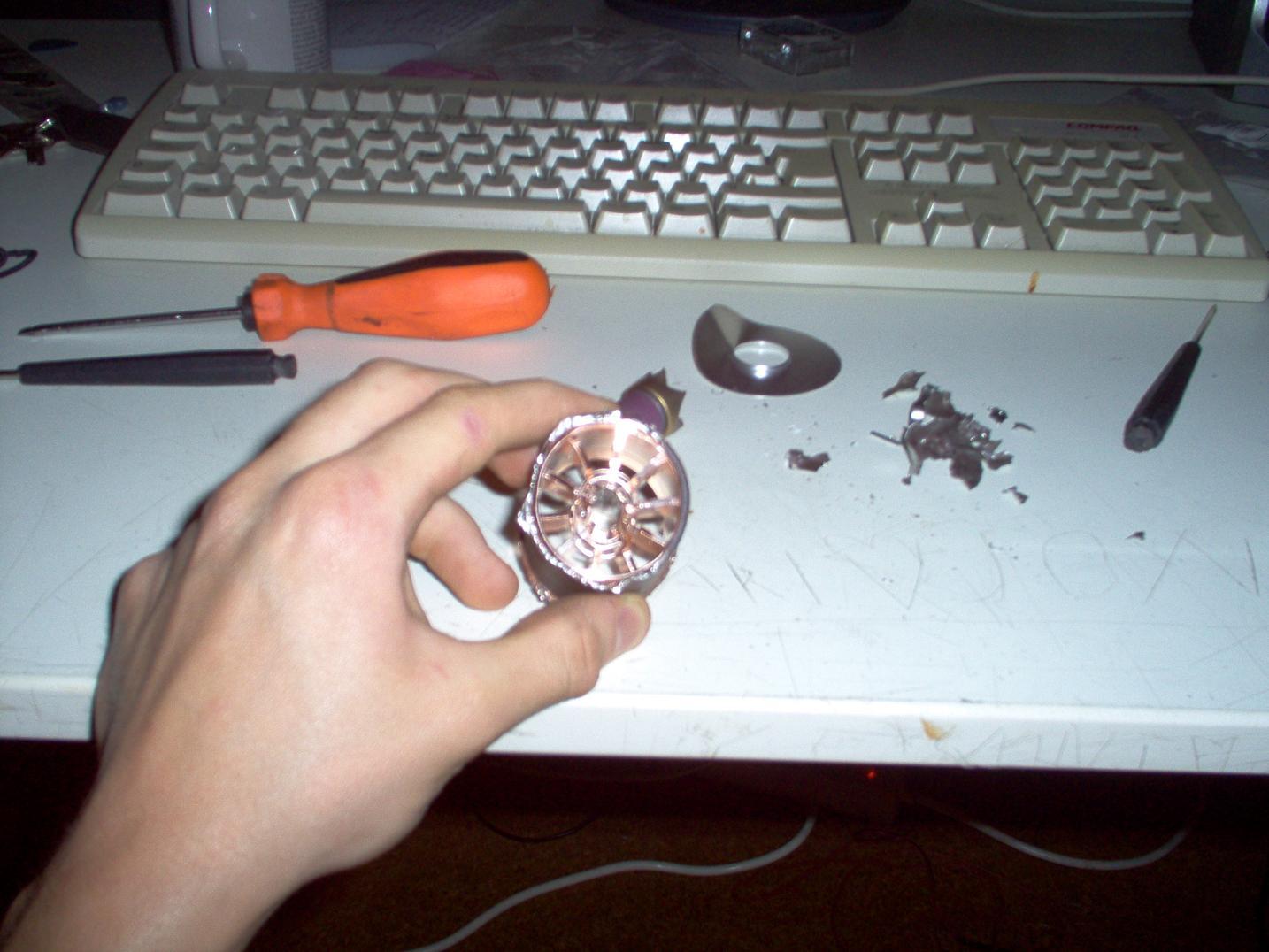

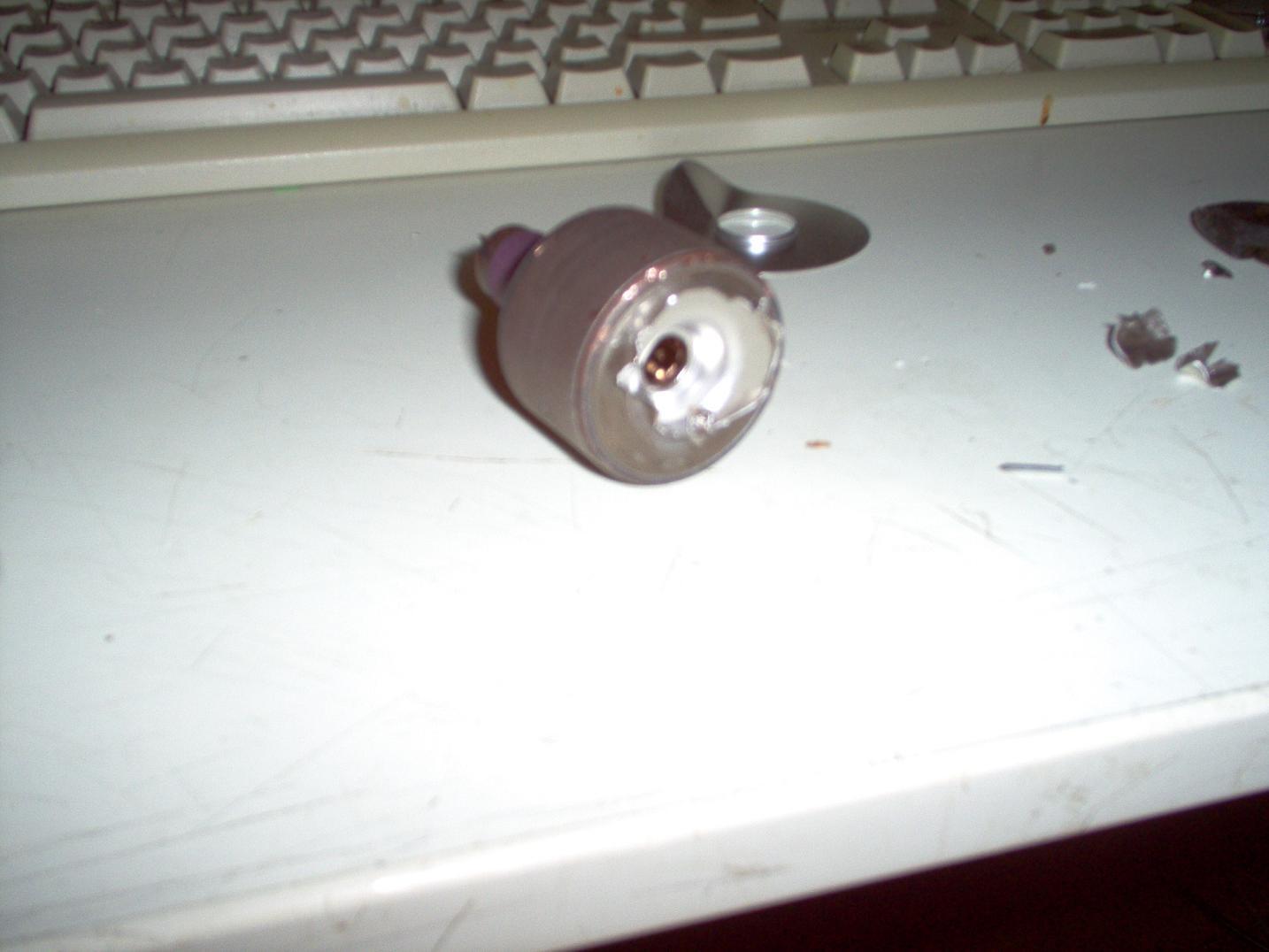

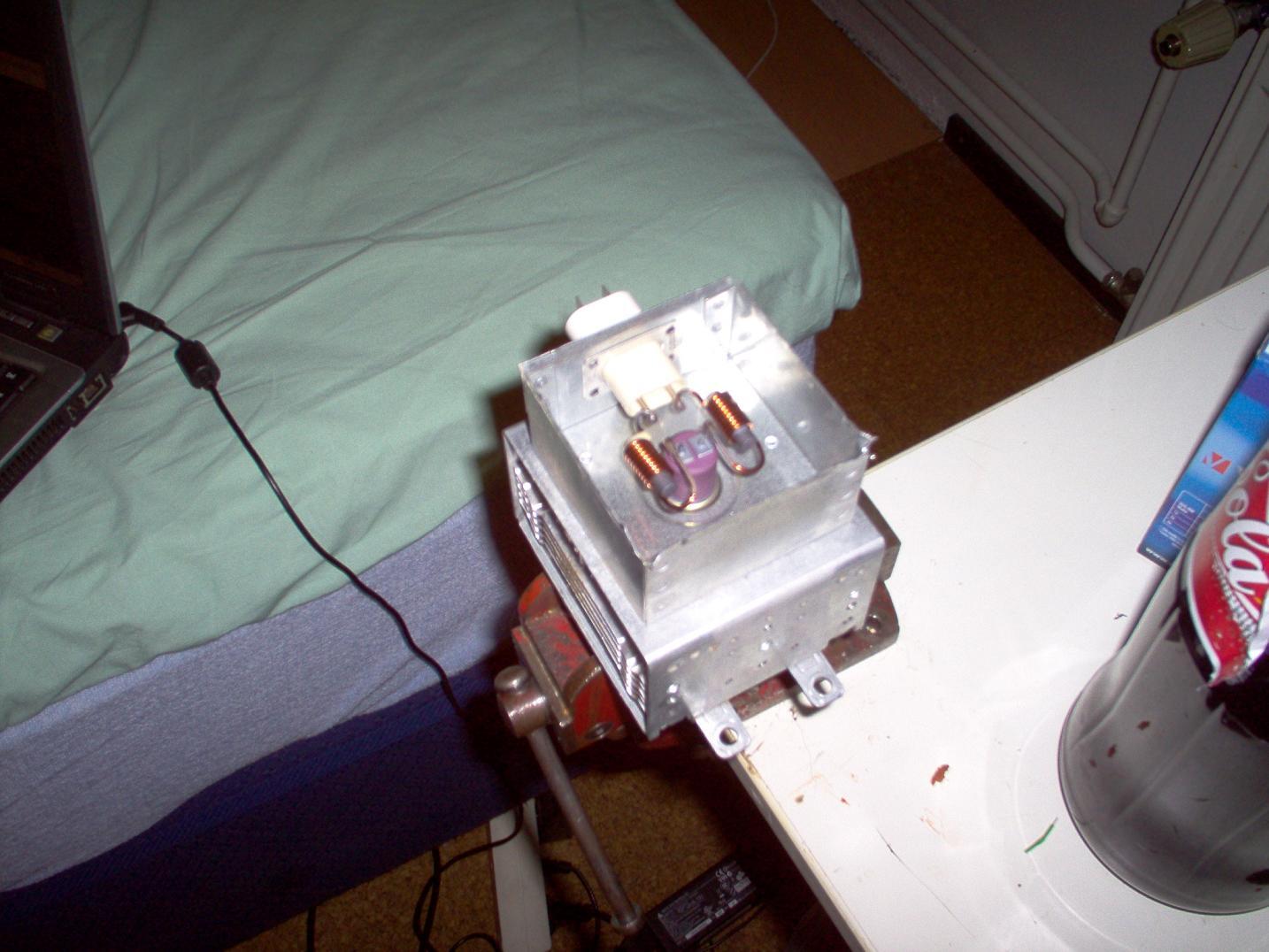

Perkele se lähtenykää, piti toinen puolikin vielä ruuvipenkin kanssa irroittaa.
Loppuasanat
Ääh oli se kyllä harvinaisen vittumainen homma purkaa magnetroni! Mutta kun sen on kerran tehnyt ja kuvannut, niin ei tarvi ihan heti tehdä uudelleen :) Kirjoitelman alkuperäinen tarkoitus kun ei vielä toteutunut, eli todenäköisesti vielä tulossa jatkoa tälle, siis testailua mitä eri materiaalit tykkäävät mikrossa olemisesta. Ehkä motin upottamista rypsiöljyyn ja valokaarien tekemistäkin vielä kirjoittelen jotain.. katsoo nyt
Artikkeli on kirjoitettu joskus vuoden 2006 tienoilla.
Päivitys 1.7.2023
Nuo magneetit näyttää olevan aivan kuin ne, jotka vein kouluun fysiikan tunnille 7 tai 8 luokalla.
Opettaja suorastaan innostui leikkimään magneeteilla sekä demostroimaan niiden vuorovaikutusta toisiinsa, lopulta hänen kysyessään mistä olen magneetit saannut ja tietysti kerrottuani sen, sävy muuttui tyystin erilaiseksi!
Alkoi jos jonkinmoinen saarna siitä kuinka näin ei saa tehdä ja kuinka vaarallista touhua tämä koko homma on. Voi pyhä sylvi sentään! Tämä lieneekin yksi niistä useista syistä, jotka minut lopulta siirsi tarkkisluokalle koulun loppuajaksi. Kuinkahan se olisi järkyttynyt jos olisi käynnyt esim. PenaSäätiöiden (silloin PenaNetworks) sivuilla katsomassa kipinäpönttöjä ynnä muita ohmimakkaroita! :D
Tämän homman akuuttina seurauksena jouduin seuraavana tai sitä seuraavana päivänä talonmiehen puhutteluun. Kyseistä tilaisuutta mainostettiin minulle "hänkin purkaa mikroja ja hänellä on niitä purettuna siellä" .. No "aha", ja paskan marjat! Siitä saatanan varastossa, jossa se tenttasi kuinka mitataan yleismittarilla pistorasiassa olevan toimilaitteen ottamaa virtaa, ei ollut muuta kuin pesuämpäreitä! Koska opettaja ei tiennyt kuinka tämmöiseen tulisi reagoida, laittoi hän talonmiehen asialle! Kyllä on noloa, niin noloa.
