Salora Boston 2E2A musta-valkea televisio

Olimme 21.04.2011 Peanutin kanssa roskismatkalla Länsi-Suomessa ja pistäydyimme myös Loimaalla. Loimaan Gigantti löi meidät ällikällä, VARTIOIMATON KONTTI, ETUPIHALLA >:O. Nyt perun kaikki pahat puheeni Gigantista, ellei tämä sitten ole säännön vahvistava poikkeus.

Onhan siellä toki kielto, ettei mitään pureta tai viedä, mutta rajoitukset tai varsinkaan kiellot eivät ole minua ennenkään estänyt tekemästä toimiani.

Kontin perältä löytyi SALORA!!! Luulin sitä aluksi Salora Finlandiaksi, harmikseni huomasin sen olevan musta-valkea Boston :O Innostus palasi heti huomatessani takakannen taskussa olevan käyttö-ohjeen ja kytkentäkaavion! Päätin ottaa Hänet mukaan ja on erittäin siistikuntoinen. En ole tiennyt Bostoneita tehtävän näinkin myöhään ja vielä tähän koppaan :O Koppa on samanlainen kuin katselutelevisiossani.

Kannattaa lähiseudun asukkaiden käydä noutamassa talteen siellä on kaksi muutakin Saloraa, ehkä 80-lukua, olikohan 2H-sarjaa. Oli myös tosi erikoinen Blanpunkti, katsokaa sen poikkeutuskelaa >:O.

Värikkyyssäätimen tarpeettomuus on korvattu äänenvärinsäädöllä. Ompa myös luukku ehjä ja viritysmeisseli tallessa!

Käyttöohje, kytkentäkaavio ja vieläpä katselulupa! Kyllä olisi maailma parempi paikka, jos kaikki Sari Sikiön tapaan säästäisivät kaaviot vastaanottimen takataskussa!

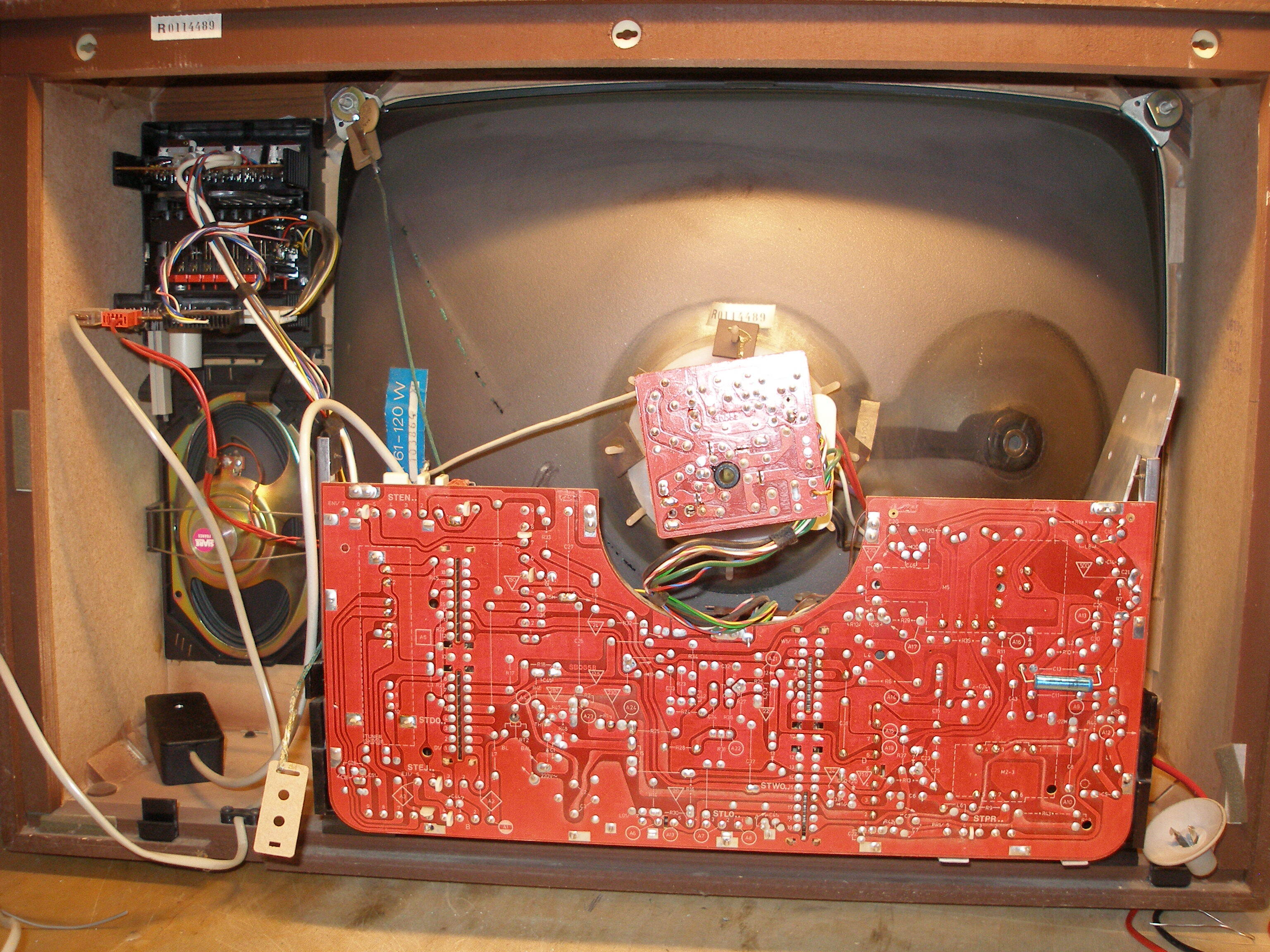

Nyt kun on alkujaarittelut käyty läpi päästään siihen mielenkiintoisimpaan osuuteen, eli koneistoon. Tämän koneisto on kovasti saman lainen kun ensimmäisissä vanhoissa väri-finlandioissa.

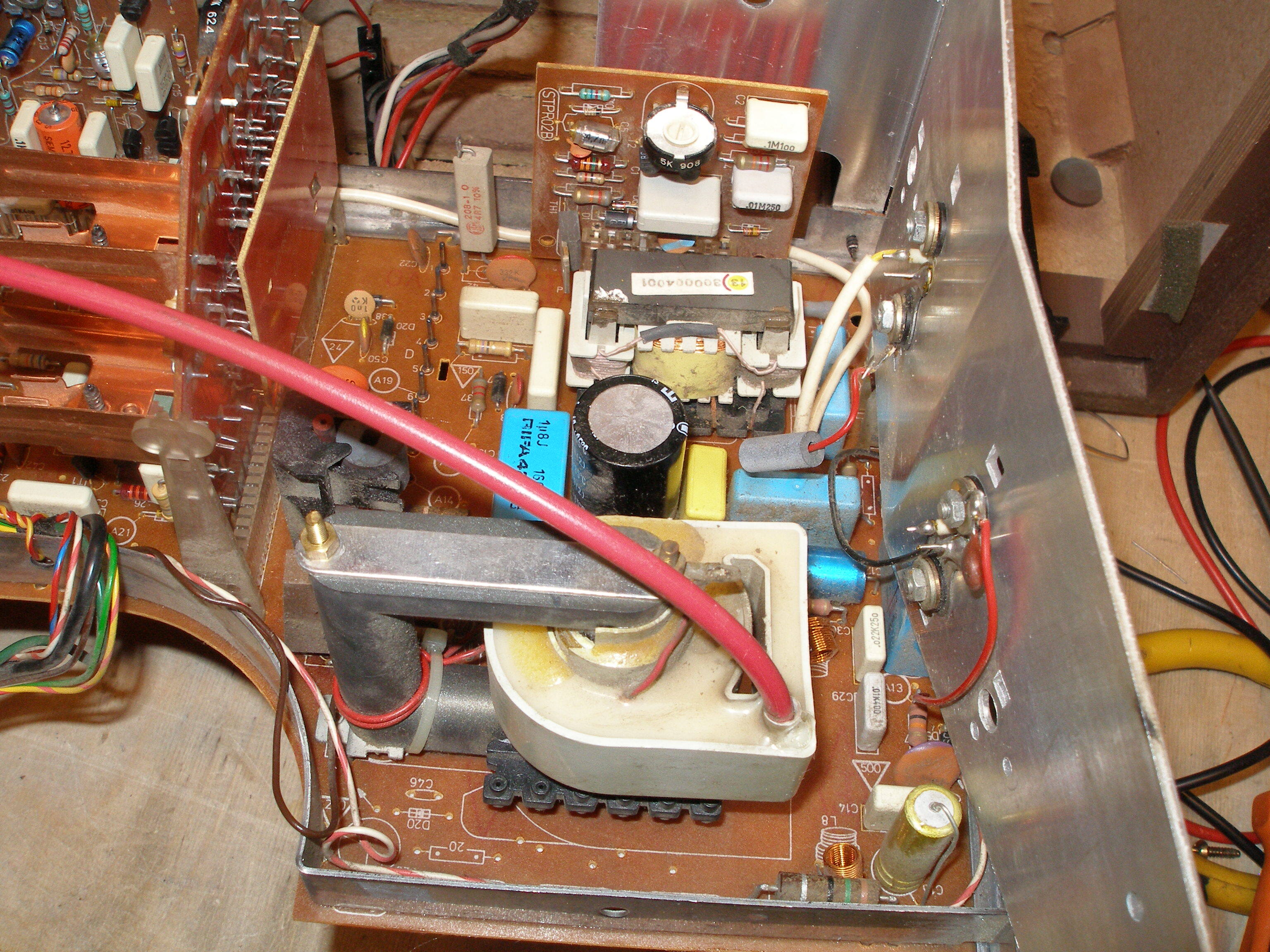

Eipä ole ennen tullut vastaan musta-valkeaa televisiota, jossa on kommutointimuuntaja ja kaksi tyristoria. Yleensä se on joko transistori tai yksi tyristori.

Vaikka kone muuten on hyvässä kunnossa ja siisti lukuunottamatta sitä isoa pölykerrostumaa, jonka jo imuroin, on kuvaputken maadoitus hapettunut.

Tein tilalle oman virityksen. Kyllä tuli tarpeeseen neljä kättä kuparin kuorimisessa johdosta onneksi mahdollinen Jumala on huomioinnut asian ja tehnyt ihmiselle neljä kättä, josta kahdella voi kävellä.

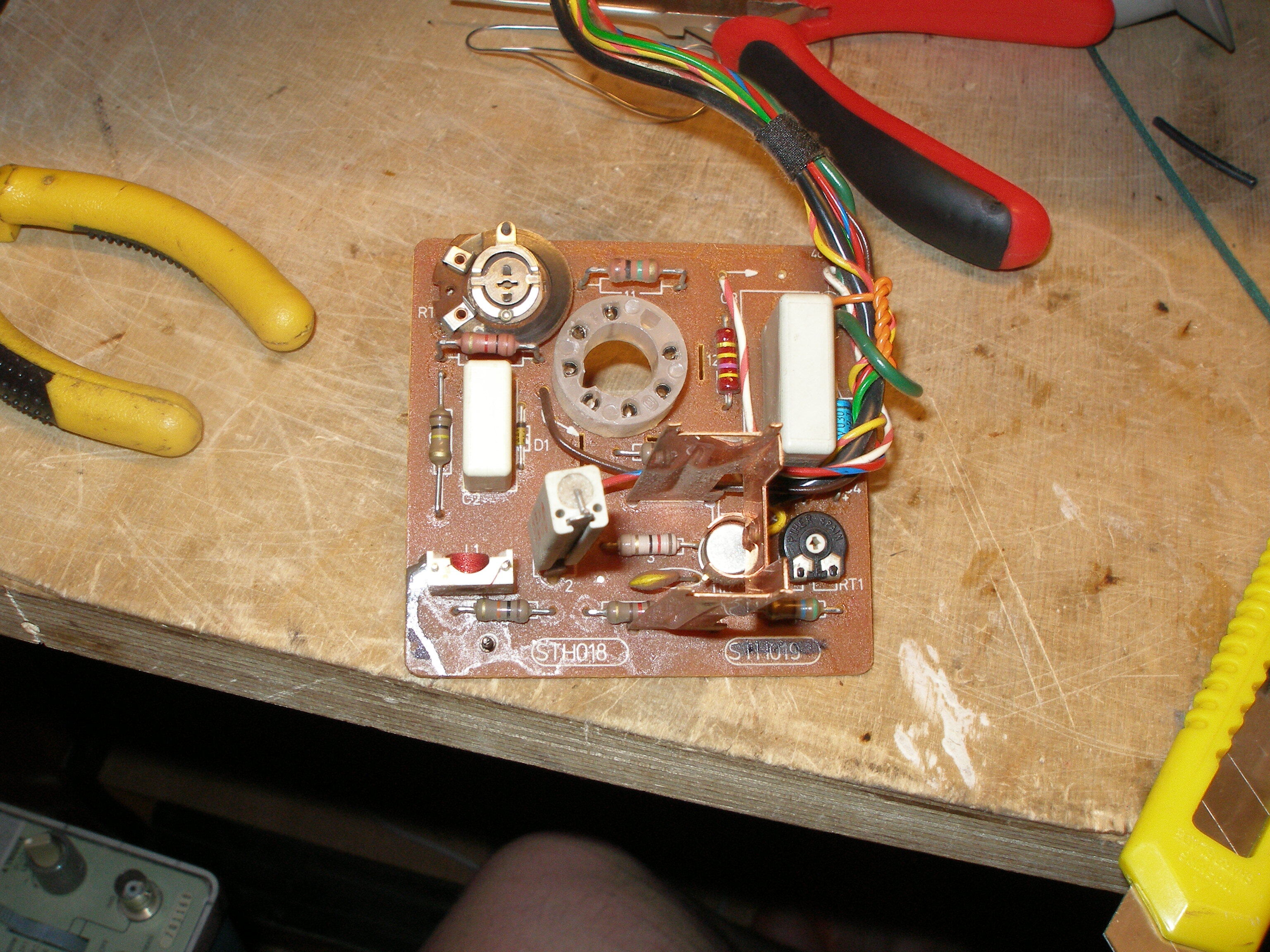

Videopääte on sijoitettu kuvaputken kantalevylle >:O

Elkoista ei akuutisti vaihtoa vaativaa löytynyt. Kävin juotoksetkin läpi, vaikka nekin olivat hyvässä kunnossa ei edes alkavia katkoksia näkynyt, mutta onhan se hyvä varmistaa ei niiden läpikäymisellä menetä mitään. Virtanappula takkuaa niin paljon, ettei sitä voi luotettavasti käyttää, joten se ohitetaan. Takkuileva virtanappula on aika suuri paloturvallisuusriski. Alustavat testit antoivat lumisadetta ja nyt menen antamaan kuvaa!

Kuvaa!

Niin kuin arvelinkin, vastaanotin toimii täydellisesti!

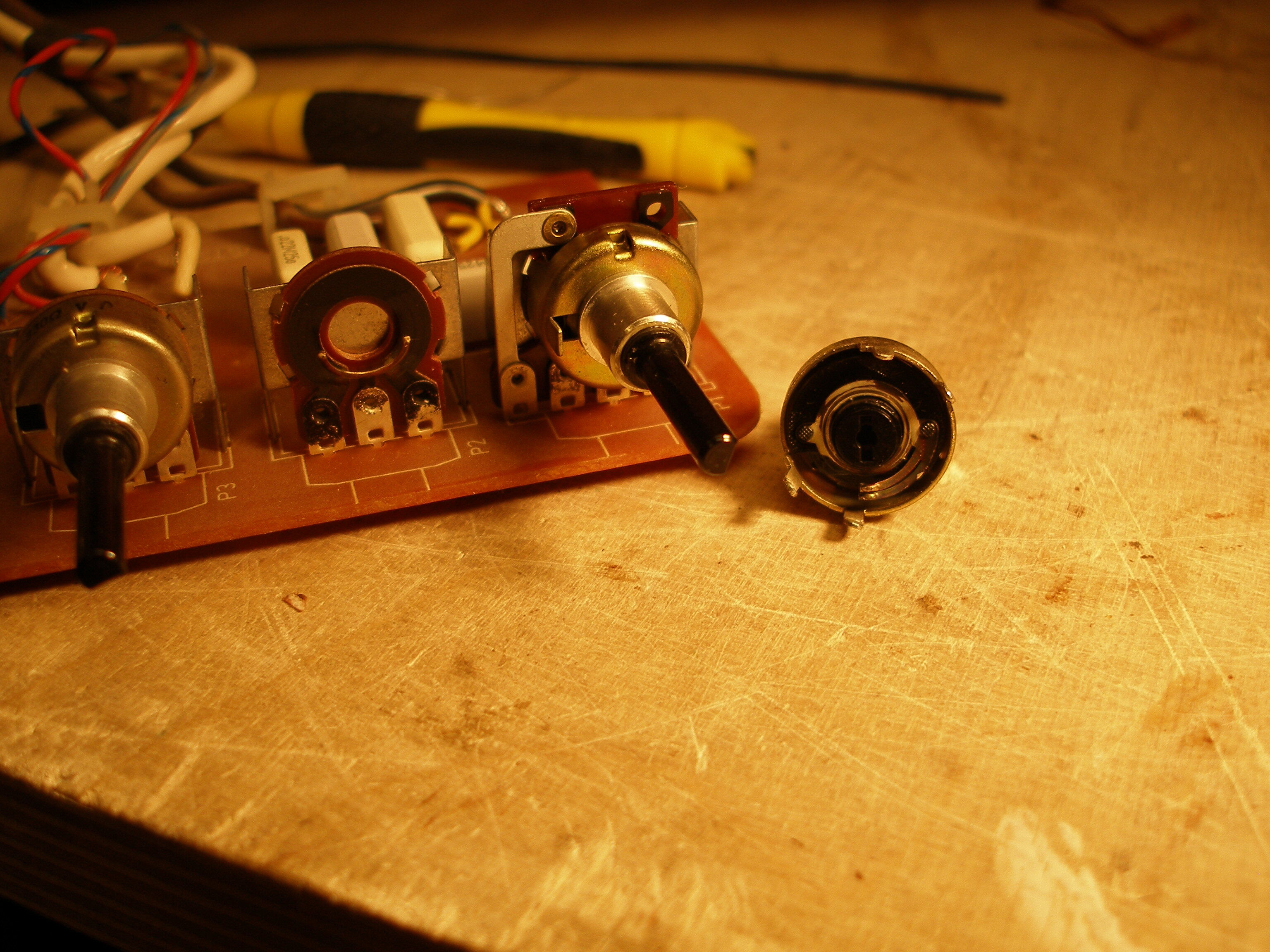

Paitsi potikat oli huonossa kunnossa, räpsyi äänet niitä säädellessä. Avasin äänenväripotikan ja puhdistin, äänensäätöä en avannut, vaan tyydyin ruiskuttamaan CRC:tä sisään.

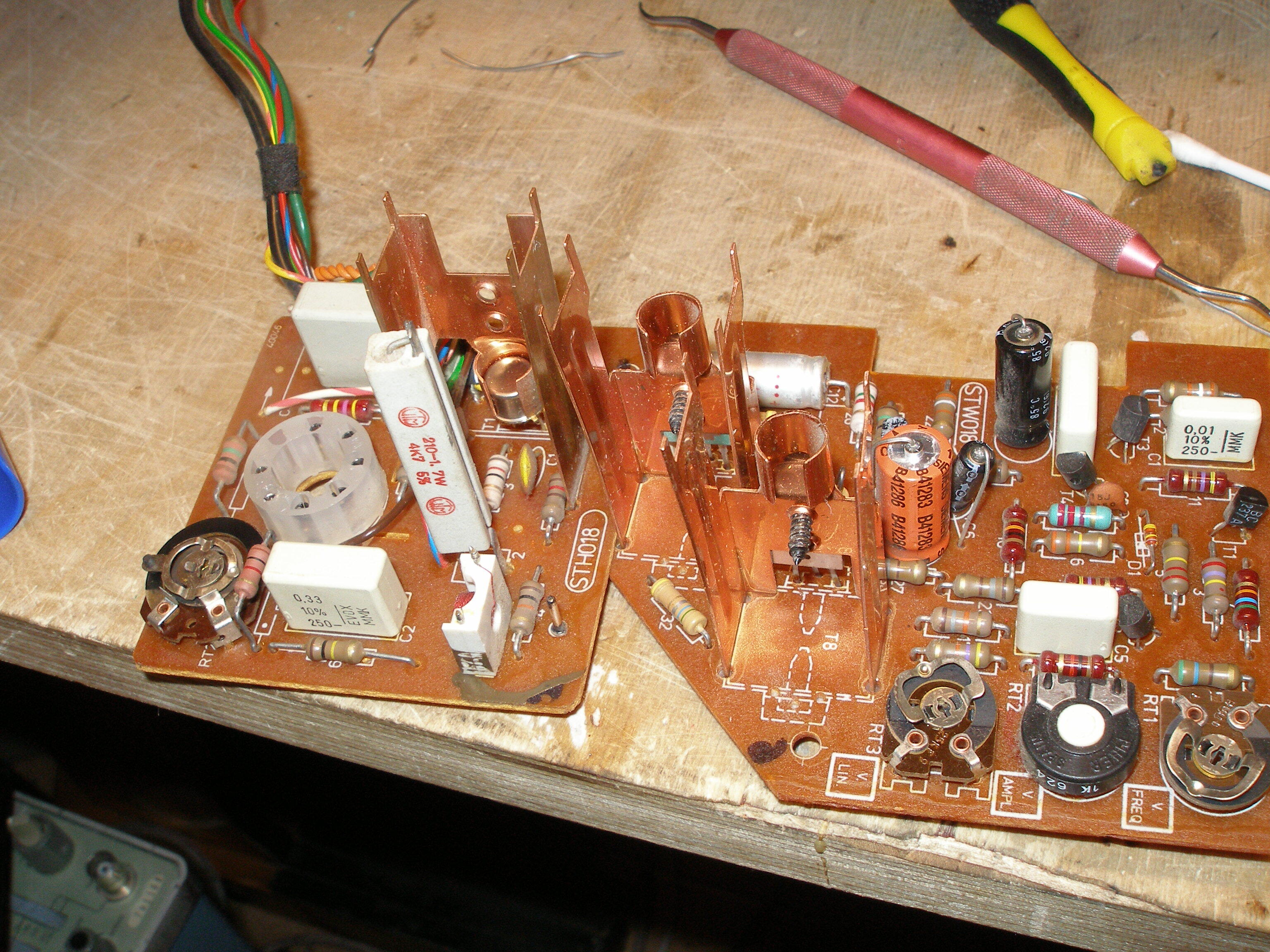

Joku on keksinyt käyttää pyöreille ja "normaaleille" ransistoreille saman moista siiliä! Säästöä sekin on.

Vastaanotin on kaikin puolin säädöissään, otan sen pian katselutelevision virkaan, jotta sen toimivuus voidaan 100 % todentaa. Tässä muuten on samanlainen elektroninen virtakytkentä kuin Finlandiassa, eli tyristori liipaistaan johtavaksi virtojen kytkeytyessä, juovapääte herää ja jää pitämään tyristoria johtavana. Järjestely toimii niin ikään elektronisena sulakkeena, jos juovapääte tai jokin muu menee paskaksi ja sammuttaa juovapäätteen, ei sinne työnnetä virtaa väkisin, vaan virrat katkeaa koko laitteesta.

Asiakirjat

Tekniset tiedot

Ohjeet ja kaaviot

• Salora_Boston_2E2A_schematic.pdf Kaaviot
• Salora_Boston_2E2_user_manual.pdf Käyttöohjeet
